LASER-NIVELLIERSTAB STABILA LAR 160G + EMPFÄNGER + STATIV + MESSLEIST

SA19240 + SH-ATS5 + MSR-255240

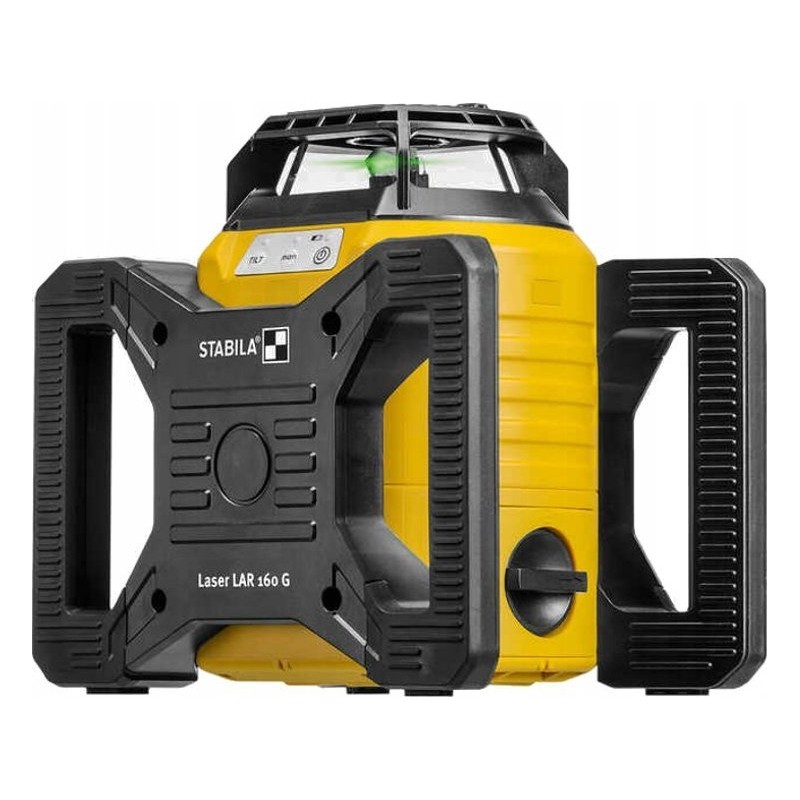

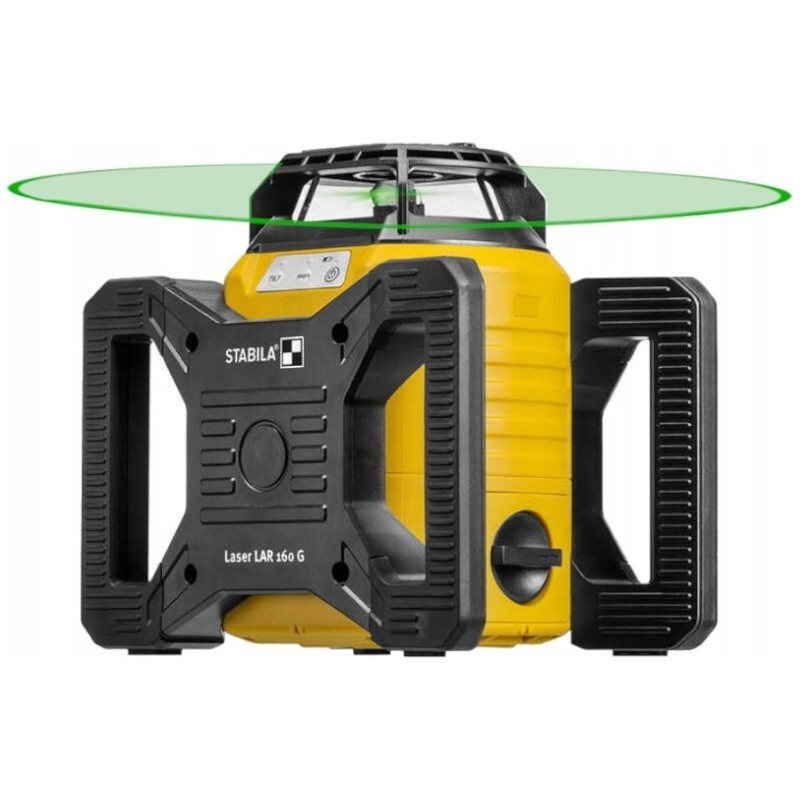

Beschreibung des Rotationslasers LAR 160

• Ist es Ihre Aufgabe, bei der Umsetzung großer Projekte im Außenbereich präzise horizontal und vertikal zu nivellieren?
• Sie müssen präzise arbeiten und Messfehler sowie Nachbesserungen vermeiden, die kostspielig sein können
• Dafür benötigen Sie einen geeigneten Rotationslaser, und der LAR 160G von STABILA mit grünen Laserstrahlen ist dafür ideal geeignet
• Im Handumdrehen einsatzbereit, einfach zu bedienen und in Kombination mit einem Empfänger auch über große Entfernungen einsetzbar
• Ein hochwertiger Laser, der allen Wetterbedingungen standhält und präzise Messungen gewährleistet – genau das, was du brauchst

Produktvorteile

• Vollautomatischer, motorgetriebener Rotationslaser – hohe Nivelliergenauigkeit: ±0,1 mm/m, schnelle Selbstnivellierung in 20 Sekunden
• Die STABILA GREENBEAM-Technologie sorgt für eine bessere Sichtbarkeit des rotierenden Laserstrahls – grüne Strahlen sind für das menschliche Auge viermal besser sichtbar als rote

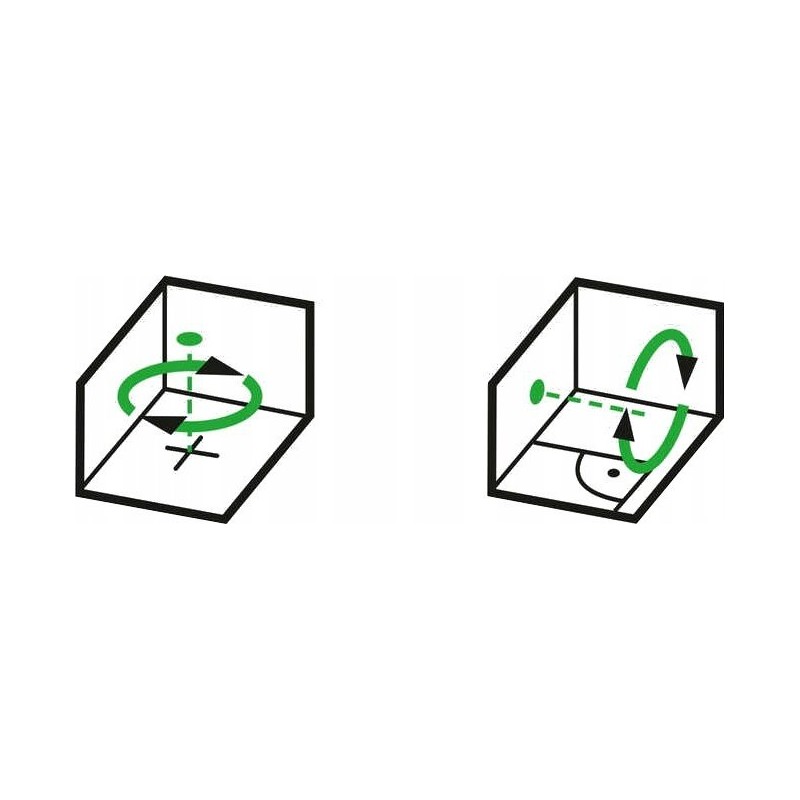

• Vier Laserfunktionen für vielseitigen Einsatz – horizontale und vertikale Drehung, Lot- und Rechtwinkelfunktion (90°) im Vertikalmodus

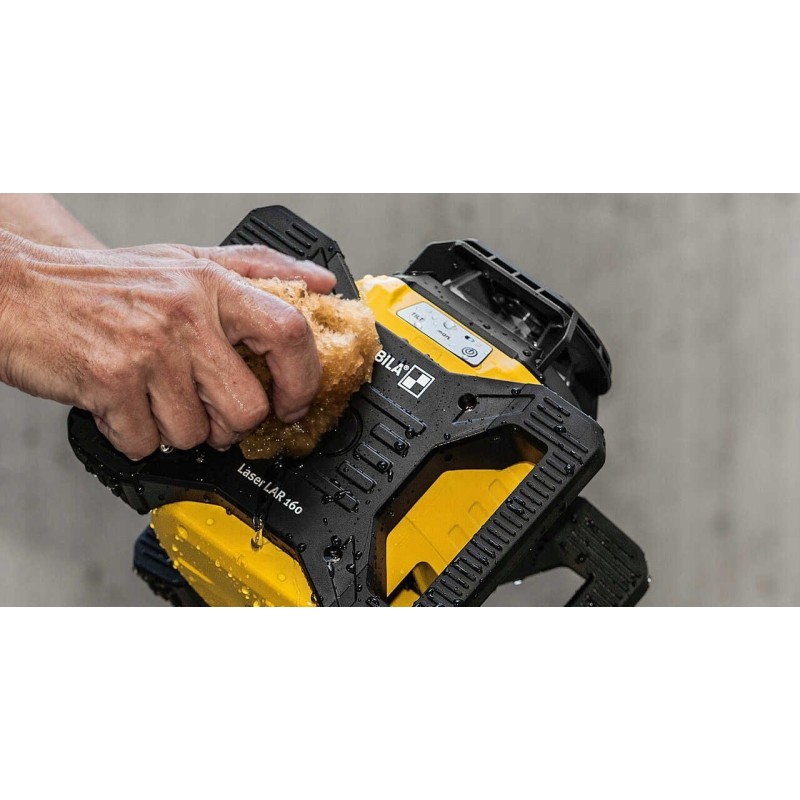

• Schutzart IP 65, wasser- und staubgeschützt
• Gehäuse mit STABILA Softgrip-Beschichtung, die vor Stößen schützt – die Optik wird zusätzlich durch einen stabilen Kopf geschützt
• Einfache Bedienung über drei Bedientasten – Ein/Aus, Tilt-Modus, Handbetrieb
• Batteriefach – einfacher Austausch, auch direkt am Stativ
• Großer Arbeitsbereich mit dem Empfänger aus dem REC 160 RG-Set – Durchmesser bis zu 600 m

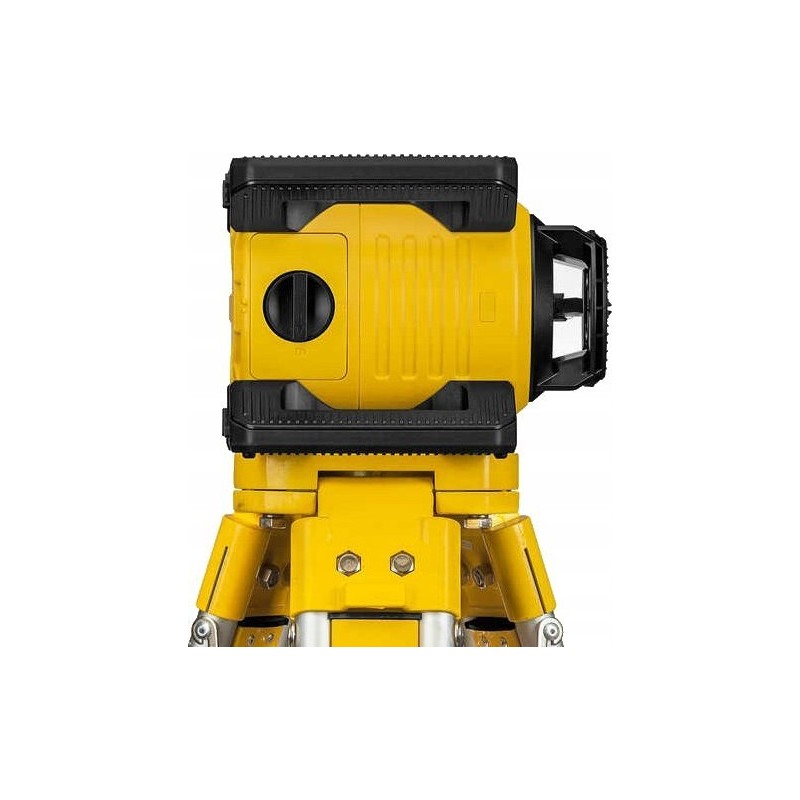

• Integrierte 5/8″-Gewinde für horizontale und vertikale Verwendung auf dem Stativ
• Visierplatte mit Magnethalterung und Fadenkreuz
• Stabiler Koffer für Aufbewahrung und Transport

Anwendungsbeispiel

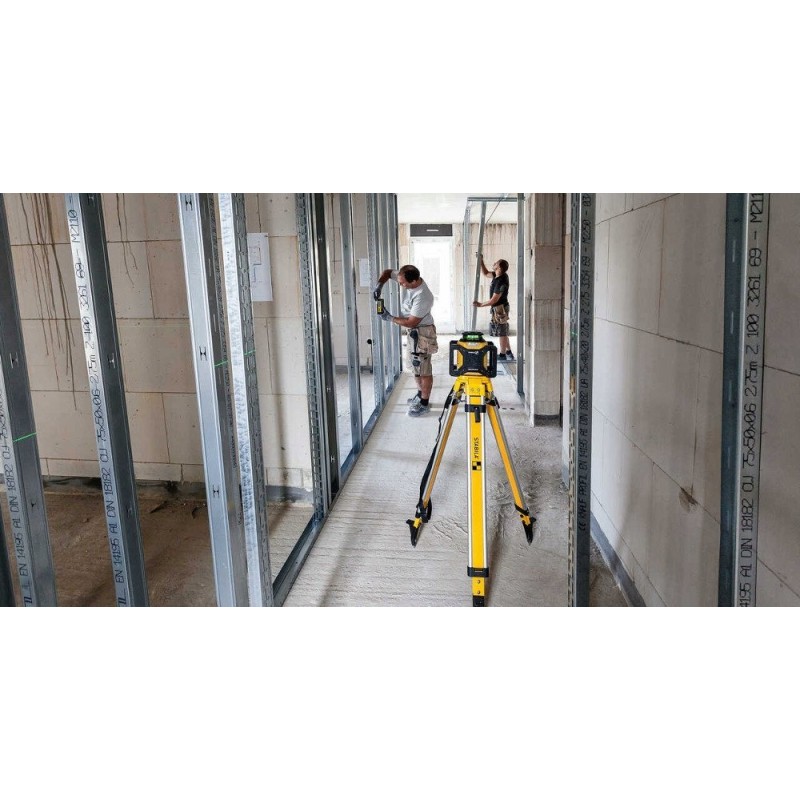

• Nützlich bei Trockenbauarbeiten – zum Ausmessen, Aufstellen von Trennwänden und Einhängen von Decken
• Schnelle und einfache Höhenübertragung bei Elektroinstallationen – horizontale und vertikale Ausrichtung von Steckdosen, Schaltern und Kabelkanälen

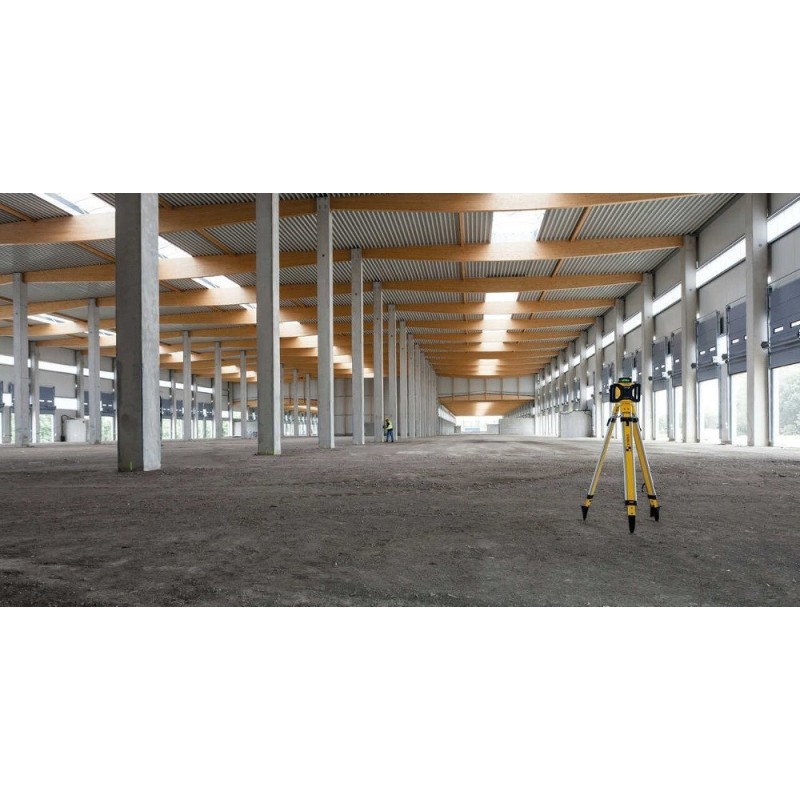

• Bei Installationen im Industriebau – Ausmessen von Flächen und Festlegen von Positionen für Leitungen und Rohre
• Bei der industriellen Montage – Ausrichten und Nivellieren von Regalsystemen in der Logistikbranche

Technische Daten

• Laserklasse: 2
• Leistung:
• Laserwellenlänge: 635 nm
• Selbstnivellierungsbereich: +/- 5°
• Nivelliergenauigkeit: +/- 0,10 mm/m
• Reichweite mit dem im Lieferumfang enthaltenen Empfänger: 600 m
• Betriebsdauer: 20 h
• Batterietyp: D
• Schutzart: IP 65
• Befestigung: 5/8"

Zubehör im Lieferumfang enthalten

• Empfänger REC 160 RG
• Zieltafel
• Koffer
• 2 x D-Batterie 1,5 V
• 2 x AA-Batterie 1,5 V

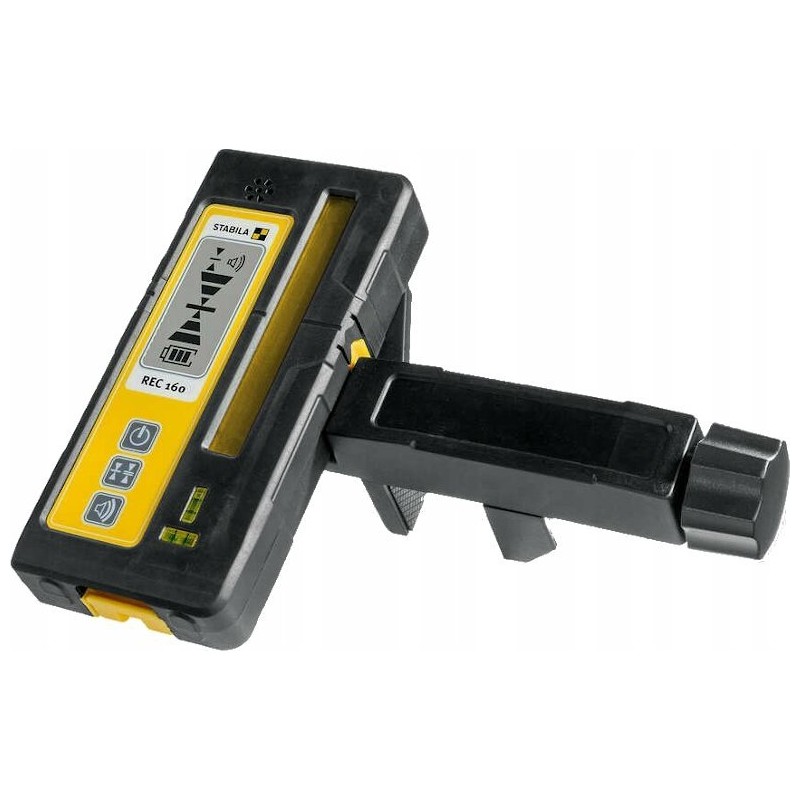

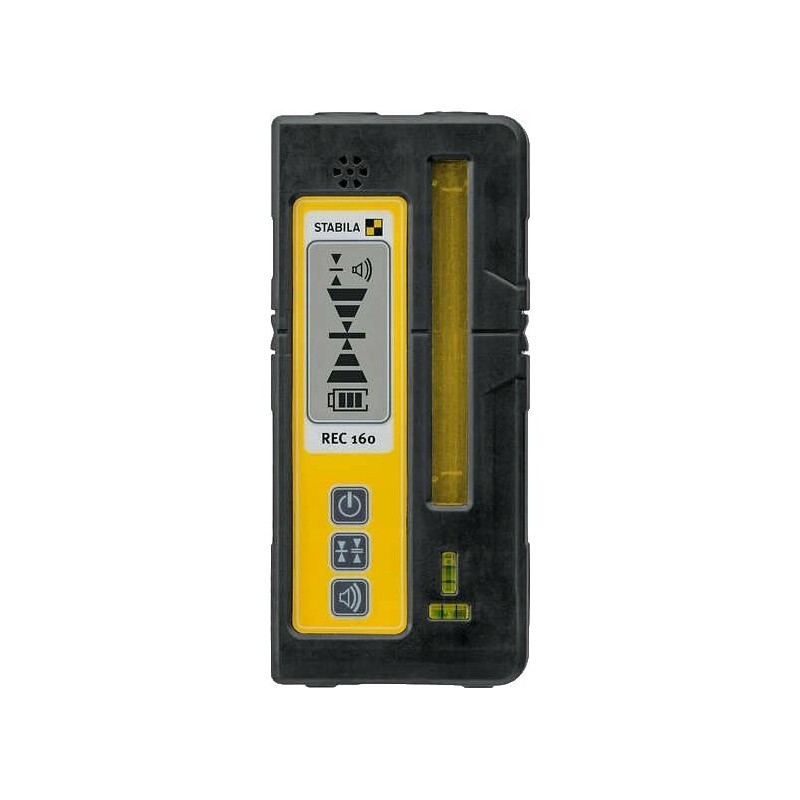

Beschreibung des Empfängers REC 160 RG

• Laserempfänger zur präzisen Positionsbestimmung des Laserstrahls von Rotationslasern mit roter oder grüner Laserdiode – kann auch über große Entfernungen eingesetzt werden
• Doppelseitiges Digitaldisplay für schnelles Arbeiten – wird auf Knopfdruck beleuchtet
• Visuelle Informationen: Pfeile auf dem Display zeigen die Position des Empfängers relativ zur Referenzebene des Lasers an
• Möglichkeit, ein akustisches Signal mit einstellbarer Lautstärke zu aktivieren
• Zwei Empfindlichkeitsstufen für an die Anforderungen angepasste Arbeit – „präzise“ mit einer Genauigkeit von ±1 mm oder „grob“ mit einer Genauigkeit von ±3 mm
• Wasser- und staubgeschützt, entspricht der Schutzklasse IP 66
• Befestigung auf Nivellierlatten
• Anzeige des Ladezustands der Batterie
• Höhe des Empfangsfensters: 80 mm
• Betriebsdauer: 24 Stunden

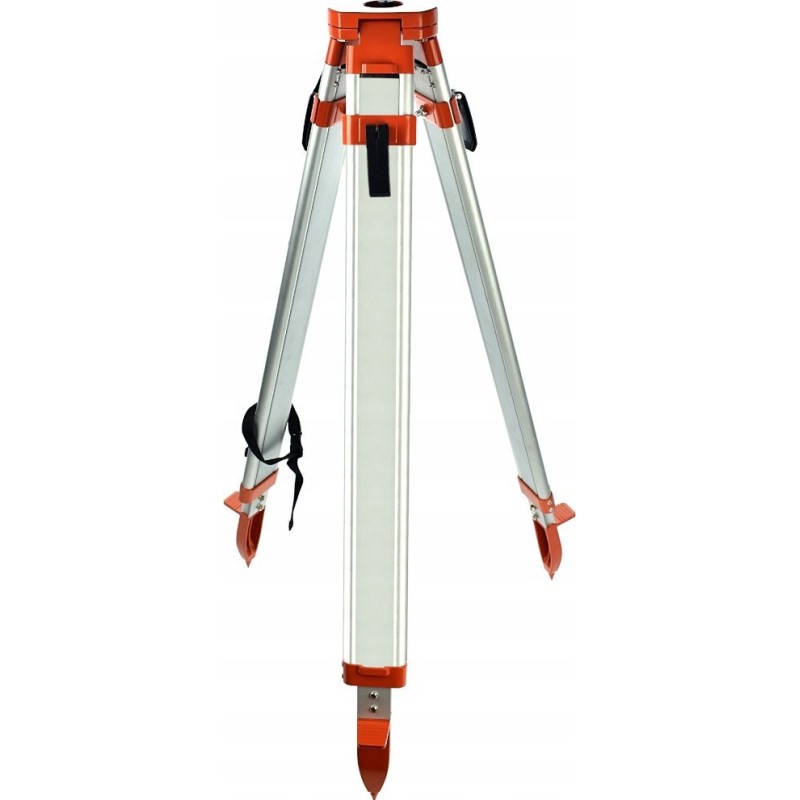

Beschreibung des Aluminiumstativs

• Stabiles und leichtes Klemmenstativ, ideal für optische und Laser-Nivelliergeräte
• Professionelles Aluminiumstativ – stabiles Stativ aus Aluminium
• Gute Schwingungsdämpfung garantiert präzise Messungen
• Exzentrische Beinklemmen – schnelle und einfache Arretierung
• Tragegurt
• 5/8"-Befestigung
• Spitzen aus robustem Stahl

Technische Daten

• Mindesthöhe: 0,97 m
• Maximale Höhe: 1,60 m
• Stativkopftyp: flach
• Gewicht: 3 kg
• Material: Aluminium
• Befestigungsgewinde für das Instrument: 5/8"

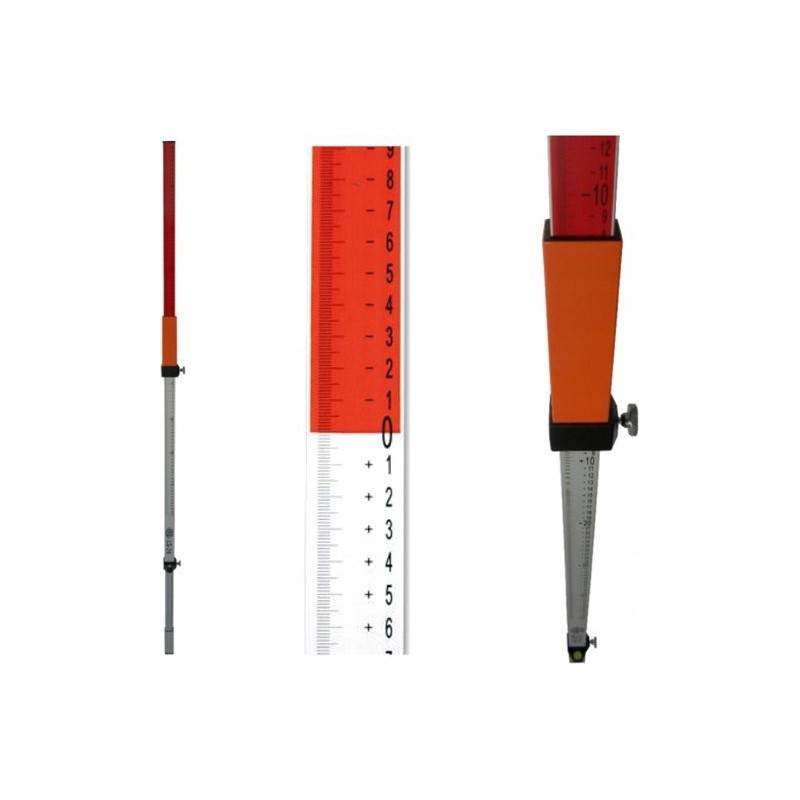

Beschreibung der Nivellierlatte

• Die Libelle dient zur präzisen Nivellierung
• Langlebig und robust dank der Ausführung aus Aluminium
• Die Höhe der Nivellierlatte ist einstellbar
• Verfügt über zwei Skalen: eine absolute von 80 cm bis 190 cm und eine relative im Bereich von ±50 cm
• Die Messlatte ist mit einer Libelle ausgestattet, die dabei hilft, während der Messungen die vertikale Position beizubehalten
• Skala in Millimetern und Zentimetern
• Farbskala zur Positionsanzeige – Rot bedeutet „zu hoch“, Silber bedeutet „zu tief“
• Zusätzlicher Schutz vor mechanischen Beschädigungen dank verstärkter Fußplatte
• Verfügt über einen Schieber zur Befestigung eines Laserdetektors

Technische Daten

• Länge der Messlatte: 240 cm
• Länge im zusammengeklappten Zustand: 130 cm
• Anzahl der Segmente: 2
• Maßeinheiten: mm / cm
• Material: Aluminium
• Gewicht: 1 kg

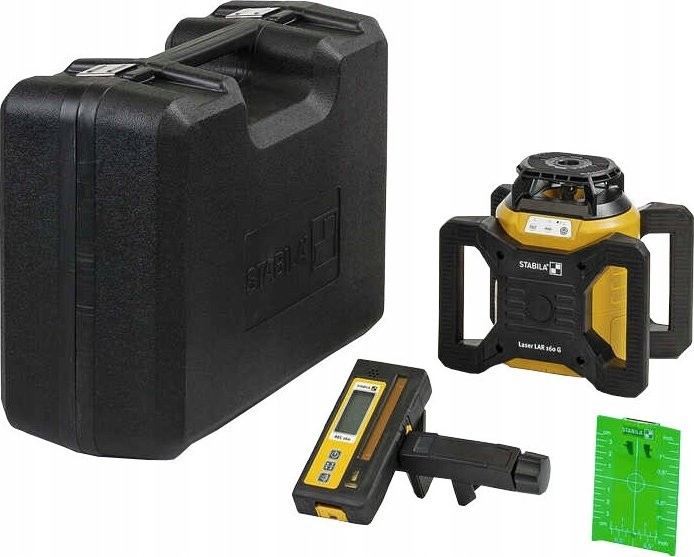

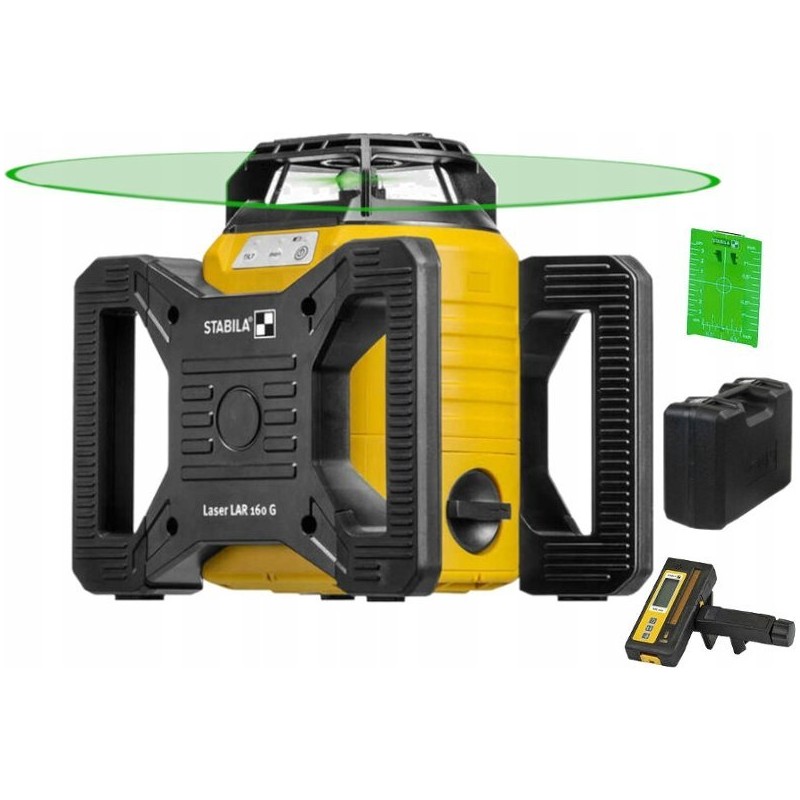

Im Lieferumfang enthalten

• Rotationslaser LAR 160G
• Aluminiumstativ
• Laserlatte + Schutzhülle
• Empfänger REC 160 RG
• Zielplatte
• Koffer
• 2 x D-Batterie 1,5 V
• 2 x AA-Batterie 1,5 V
• Bedienungsanleitung
