Lasernivelliergerät FL 220HV GEO-FENNEL STATIV MESSLEISTEN Detektor SET R52-OPTI

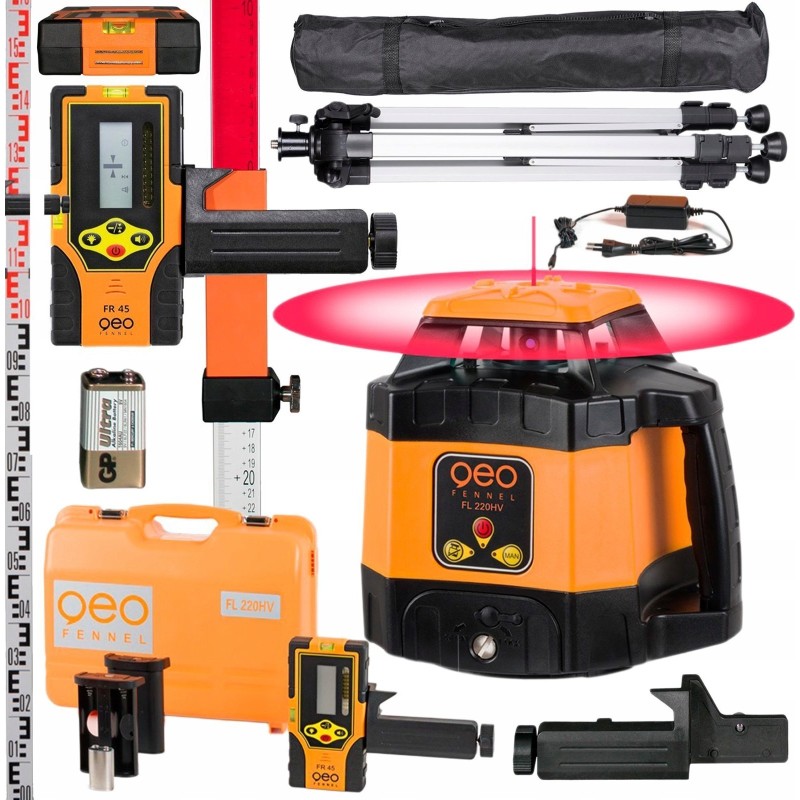

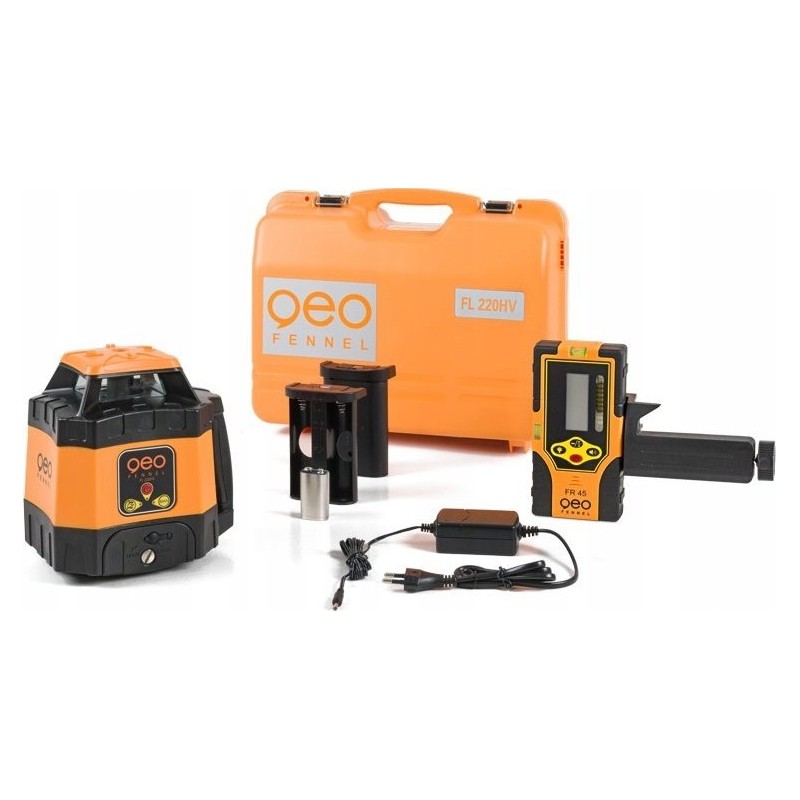

↪ Set R52-opti der Marke GEO-FENNEL, bestehend aus dem Laser-Nivelliergerät FL 220HV, dem Detektor FR 45, einer Halterung für den Detektor an der Nivellierlatte, einer Fernbedienung, Batterien für die Fernbedienung und den Detektor, Akkus (im Nivelliergerät), ein Ladegerät für die Hauptbatterien, einen Behälter für Alkalibatterien zur Notstromversorgung, eine Einstellbasisplatte, einen Transportbehälter, ein Bau-Stativ mit Kurbelsäule FS 10 sowie eine Teleskop-Nivellierlatte für Laserdetektoren TN 20.

↪ Produktcode: 132572

✅ Laser-Nivelliergerät FL 220HV

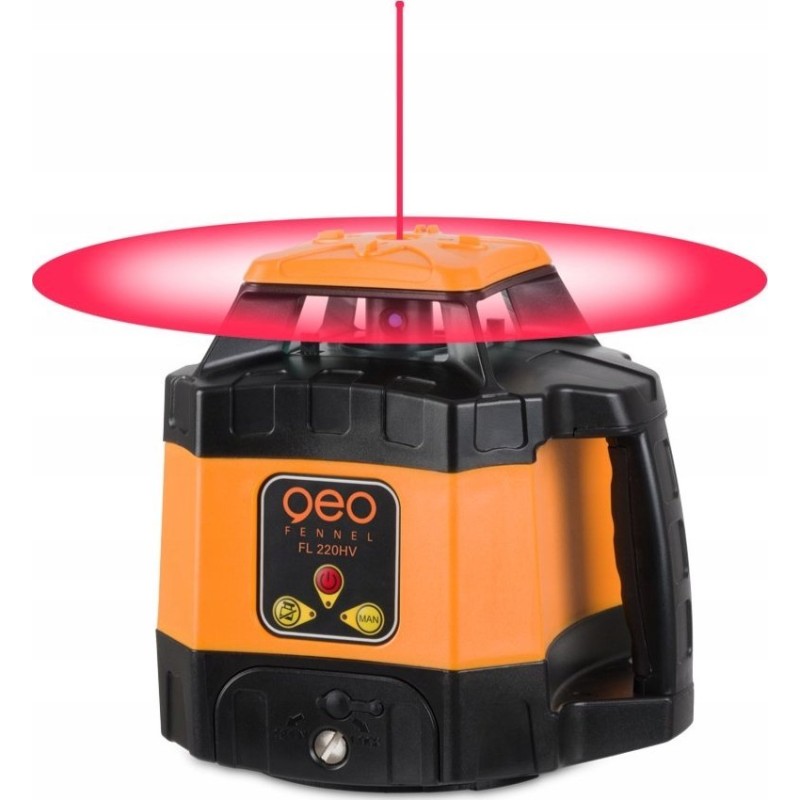

↪ Der Laser-Nivelliergerät FL 220HV ist ein professioneller Rotationslaser der neuesten Generation der deutschen Marke geo-FENNEL für horizontale und vertikale Arbeiten mit einer Reichweite von bis zu 400 m. Er ist vielseitig, einfach in der Vorbereitung und unkompliziert im täglichen Gebrauch.

↪ Besondere Merkmale:

• Ausgestattet mit einer leistungsstarken Laserdiode und einem stabilen elektronischen Kompensator.

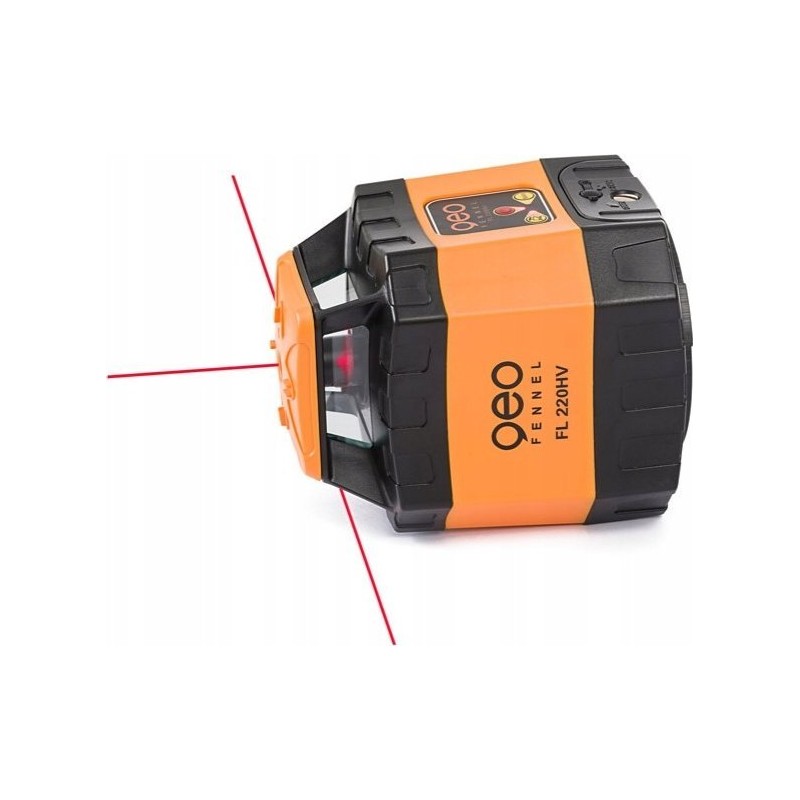

• Er arbeitet horizontal und vertikal vollautomatisch. Er sendet zwei Laserstrahlen aus, die horizontale und vertikale Linien und Ebenen sowie rechte Winkel markieren.
• Die PowerSwitch-Technologie bietet eine Laserleistung der Klasse 3R in der sicheren Laserklasse 2. Dies bedeutet eine sehr große Reichweite von 400 Metern, wie sie bisher nur bei deutlich teureren Geräten zu finden war, sowie eine erhöhte Genauigkeit von 1,00 mm/10 m in der Horizontalen.
• Der Laser-Nivelliergerät FL 220HV verfügt über den neuesten Hochgeschwindigkeitsantrieb mit einem verbesserten Selbstnivelliermodul.

• Er ist temperaturbeständig, thermisch stabil und äußerst leise.
• Der Laser zeichnet sich durch eine hohe Genauigkeit unter Baustellenbedingungen aus, und die automatische Nivellierung funktioniert noch reibungsloser als bisher. Die „Plug-and-Play“-Philosophie bedeutet eine auf ein Minimum reduzierte Bedienung des Lasers über die Tastatur. Jeder neue Benutzer benötigt nur einen Moment, um das Gerät vorzubereiten und den Betrieb zu starten.

• Die TILT-Stabilisierungsfunktion informiert den Benutzer über alle unerwünschten Umstände, die den Betrieb des Geräts beeinträchtigen könnten. Bei starken Bodenvibrationen, starken Windböen oder einer Bewegung des Stativs stoppt der Laser den Betrieb und weist den Benutzer so darauf hin, die Nivellierung zu überprüfen. Dadurch sind die Laseranzeigen stets korrekt.
• Die abschaltbare Automatik ermöglicht die Bestimmung von Ebenen mit großer Neigung unter Verwendung des optionalen Kopfes NA 1.
• Das verstärkte Gehäuse des Lasers ist gemäß der Norm IP 54 gegen das Eindringen von Staub und Feuchtigkeit geschützt.

↪ Technische Daten:

• Genauigkeit bei horizontaler Ausrichtung: ±1 mm auf 10 m
• Genauigkeit bei vertikaler Ausrichtung: ±1,5 mm auf 10 m
• Automatischer Nivellierbereich: ± 5°
• Integrierter Kompensator: elektronisch
• Batteriebetrieb: 4xLR14
• Akku-Stromversorgung: NiMH
• Betriebsdauer – Batteriesatz: 30 h
• Betriebsdauer – eine Ladung: 20 h
• Lasersicherheitsklasse/Wellenlänge: 2/635 nm
• Anzahl der Laserdioden/Wellenlänge: 1/635 nm
• Durchmesser des Laser-Sichtbereichs (mit bloßem Auge/mit Verstärkungsbrille): 40/76 m
• Durchmesser des Laser-Erfassungsbereichs: 400 m
• Drehzahl des Kopfes: 600 U/min

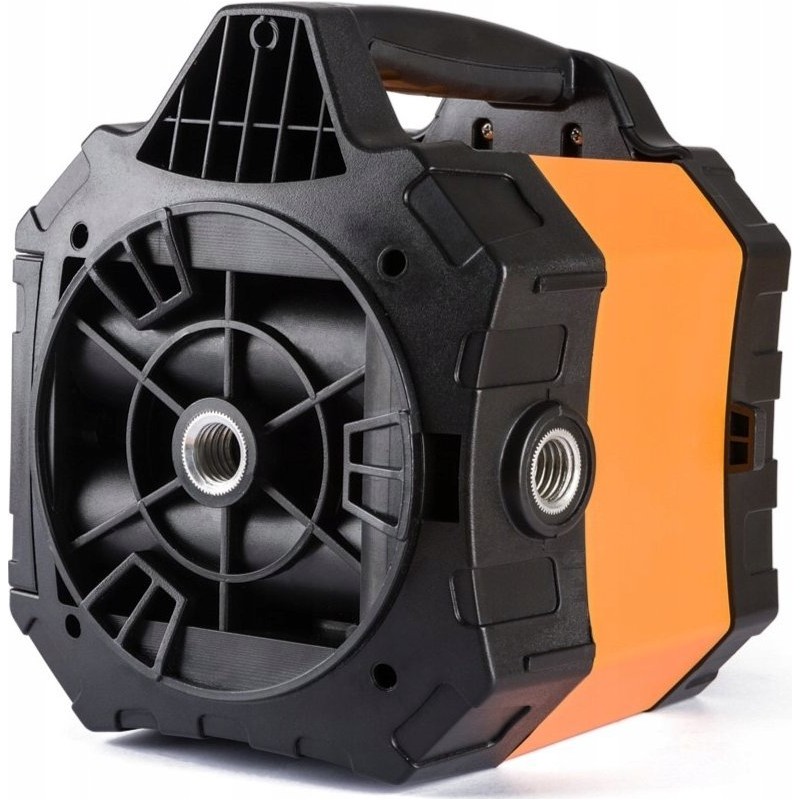

• Befestigungsart: 5/8''-Gewinde, freistehend
• Betriebstemperaturbereich: -20 °C – +50 °C
• Schutzart des Gehäuses: IP 54

Detektor FR 45

Detektor FR 45 mit Halterung für die Messlatte – ersetzt das menschliche Auge bei der Suche nach dem Laserstrahl. Bestimmt für den Einsatz mit rotlichtem Laser-Rotationsnivelliergerät.

Merkmale:

✅ Das verstärkte, gummierte Gehäuse des Geräts bietet guten Schutz vor den Bedingungen auf der Baustelle.

✅ Der Detektor FR 45 ermöglicht den Betrieb in zwei Erfassungsmodi: grob und präzise. Das Gehäuse mit Gummielementen an den Ecken schützt das Gerät besser vor äußeren Einflüssen und dämpft Stöße bei Stürzen. Das Display auf beiden Seiten des Detektors ermöglicht einen freien Zugriff auf Informationen zur Position der Laserlinie. Ein akustisches Signal ermöglicht die präzise Ausrichtung des Detektors auf den Laserstrahl, ohne auf das LCD-Display schauen zu müssen. Zwei in die Kanten des Detektors integrierte Libellen ermöglichen die präzise Nivellierung oder Ausrichtung des Geräts.

✅ Dank der Magnete an der Oberseite und an der Seite des Empfängers lässt sich dieser leicht an einem Stahlbauteil, z. B. einer abgehängten Decke, befestigen.

✅ Das benutzerfreundliche Befestigungssystem des Detektors ermöglicht eine schnelle Montage in der Halterung. Der große Einstellbereich ermöglicht die Verwendung vieler verschiedener Nivellierlatten.

Technische Daten:

• DtSt-Bezeichnung: FR 45
• Art des erfassten Strahls: rot
• Einstellbereich für die Erfassungsgenauigkeit: ± 2 mm, ± 4 mm, ± 10 mm
• Länge des Erfassungsbereichs: 40 mm
• Anzeige der Füllhöhe durch den Sensor: 2 LCD-Displays, LEDs, akustisches Signal
• Batterieversorgung des Detektors: 1 x 6LR61
• Befestigungsart des Detektors: Klemmhalterung, Magnete
• Akustische Signaltöne: 3
• Im Detektor integrierte Libellen: 2
• Schutzart des Detektor-Gehäuses: IP 66

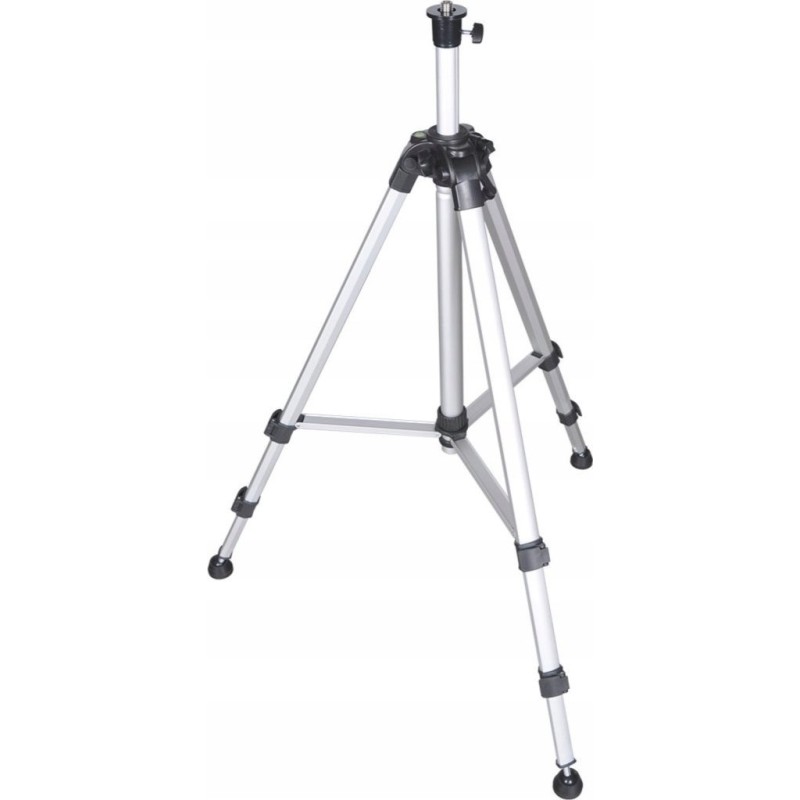

✅ Bau-Stativ mit Kurbelsäule FS 10

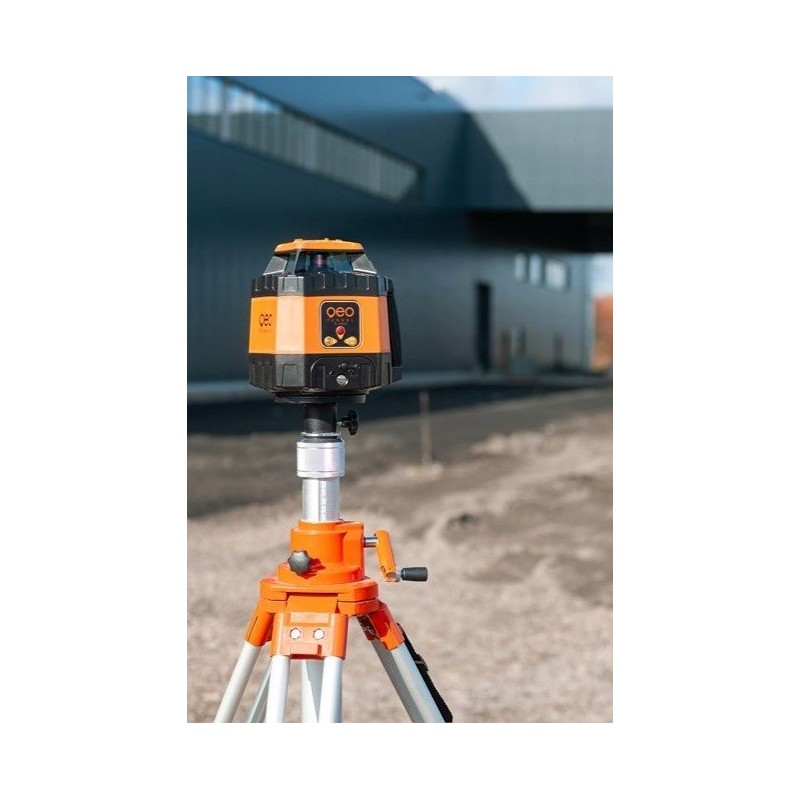

↪ Leichtes Aluminiumstativ FS 10 für den Einsatz mit kleineren Lasernivelliergeräten. Effektive Aufstellhöhe von 67 cm bis 188 cm.

↪ Merkmale:

• Freier Verstellbereich der Säule: 300 mm.
• Das Stativ besteht aus einer leichten Aluminiumlegierung, die mit Kunststoffelementen kombiniert wurde, um das Gesamtgewicht zu reduzieren.
• Präzise Höhenverstellung dank einer Säule mit Zahnstange, die mit einer Kurbel betätigt wird.
• Alle beweglichen Teile lassen sich in der Arbeitsposition arretieren, um maximale Stabilität zu gewährleisten.
• Die verwendete universelle 5/8"-Kupplungsschraube ermöglicht die stabile Befestigung gängiger Messgeräte namhafter Hersteller.

↪ Parameter:

• Kopfart: flach, rund, drehbar
• Kopfabmessungen (Durchmesser): 50 mm
• Typ der Kupplungsschraube: integriert 5/8” x 11
• Effektive Spreizhöhe: 67 bis 188 cm
• Freier Bewegungsbereich der Säule: 30,5 cm
• Anzahl der ausziehbaren Säulen des Stativs: 1
• Ausfahrmechanismus der Mittelsäule: mechanisch, mit Kurbel

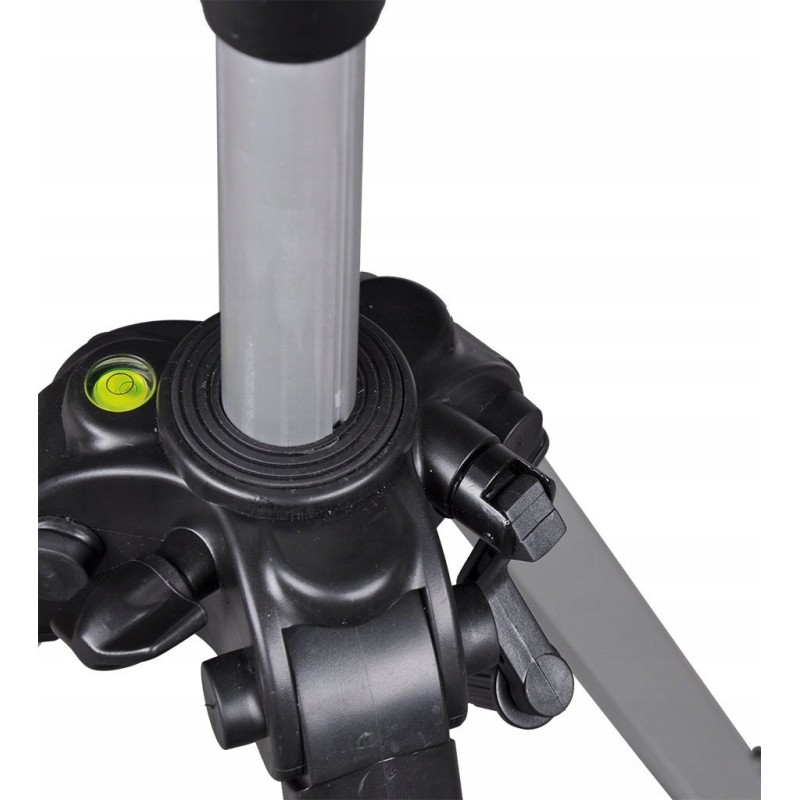

• In das Stativ integrierte Wasserwaage: ja
• Art der Befestigung der Stativbeine: Klemmbügel
• Sicherung gegen übermäßigen Abstand der Stativbeine: Beinstreben

Teleskopmesslatte TN 20

TN 20 ist eine teleskopische Aluminium-Messlatte für Lasernivelliergeräte mit Millimeterskala und mitgeliefertem Schutzhülle. Nutzen Sie alle Möglichkeiten Ihres Lasers im Gelände voll aus. Die Aluminium-Nivellierlatte mit Millimeterskala dient zur Messung, Bestimmung und Kontrolle von Höhen unter Verwendung von Rotations- und Linienlasern. Das von der Firma geo-FENNEL angebotene Marken-Zubehör wird nach höchsten Qualitätsstandards gefertigt. Die Verwendung hochwertiger Komponenten und Bauteile garantiert einen reibungslosen Betrieb und überdurchschnittliche Genauigkeit.

Besondere Merkmale:

✅ Ein robustes Aluminiumprofil verleiht der Messlatte Festigkeit und sorgt für eine lange Lebensdauer. Ein verstärkter Fuß verhindert Beschädigungen der Messlatte.

✅ Die präzise Millimeterskala gewährleistet zuverlässige Messergebnisse.

✅ Es verfügt über zwei Skalen: eine absolute Skala von 80 cm bis 190 cm und eine relative Skala im Bereich von ±50 cm. Der untere Teil der Messlatte ermöglicht die Einstellung der Nullhöhe.

✅ Die Messlatte verfügt über einen beweglichen Schieber zur Befestigung des Griffs mit dem Laserdetektor.

✅ Unterschiedliche Farben der absoluten und relativen Skalen verhindern Verwechslungen.

✅ Die Libelle im Gehäuse ermöglicht eine präzise Ausrichtung der Messlatte in vertikaler Position.

Parameter:

• Skalenlänge: 2,4 m
• Skala vorne/hinten: E zweiteilig (+/-) / mm zweiteilig (+/-)
• Anzahl der Segmente: 2
• Abmessungen des unteren Profils: 27 x 17 mm
• Querschnittsabmessungen des oberen Profils: 31 x 21 mm
• Ablesung der Millimeterskala: direkte Ablesung der negativen und positiven Abweichungen
• Bewegungsbereich des Schiebers: 101 cm
• Bereich der direkten Ablesung von Höhenunterschieden: ± 50 cm
