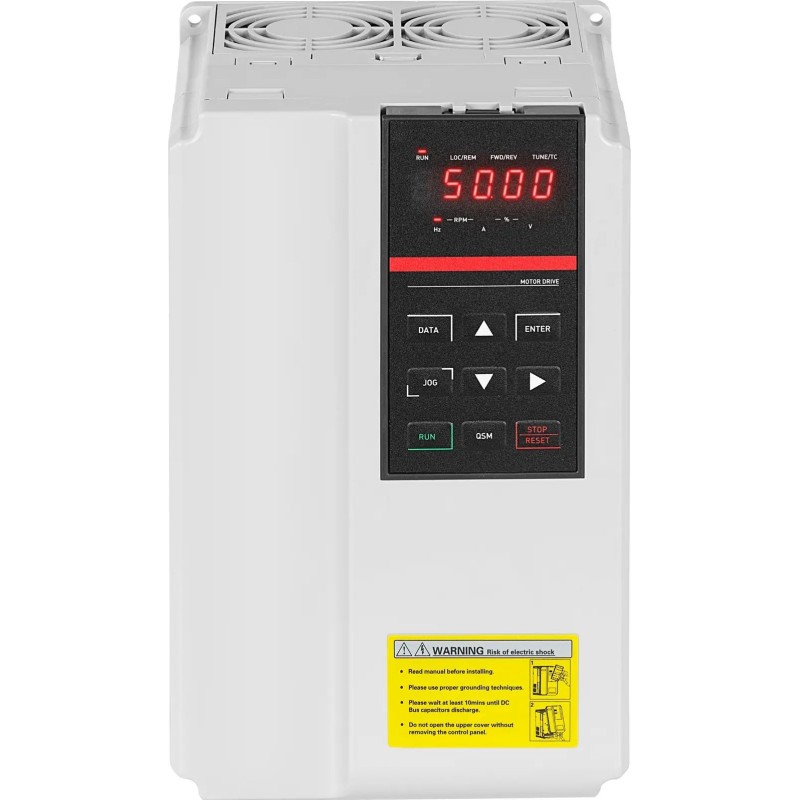

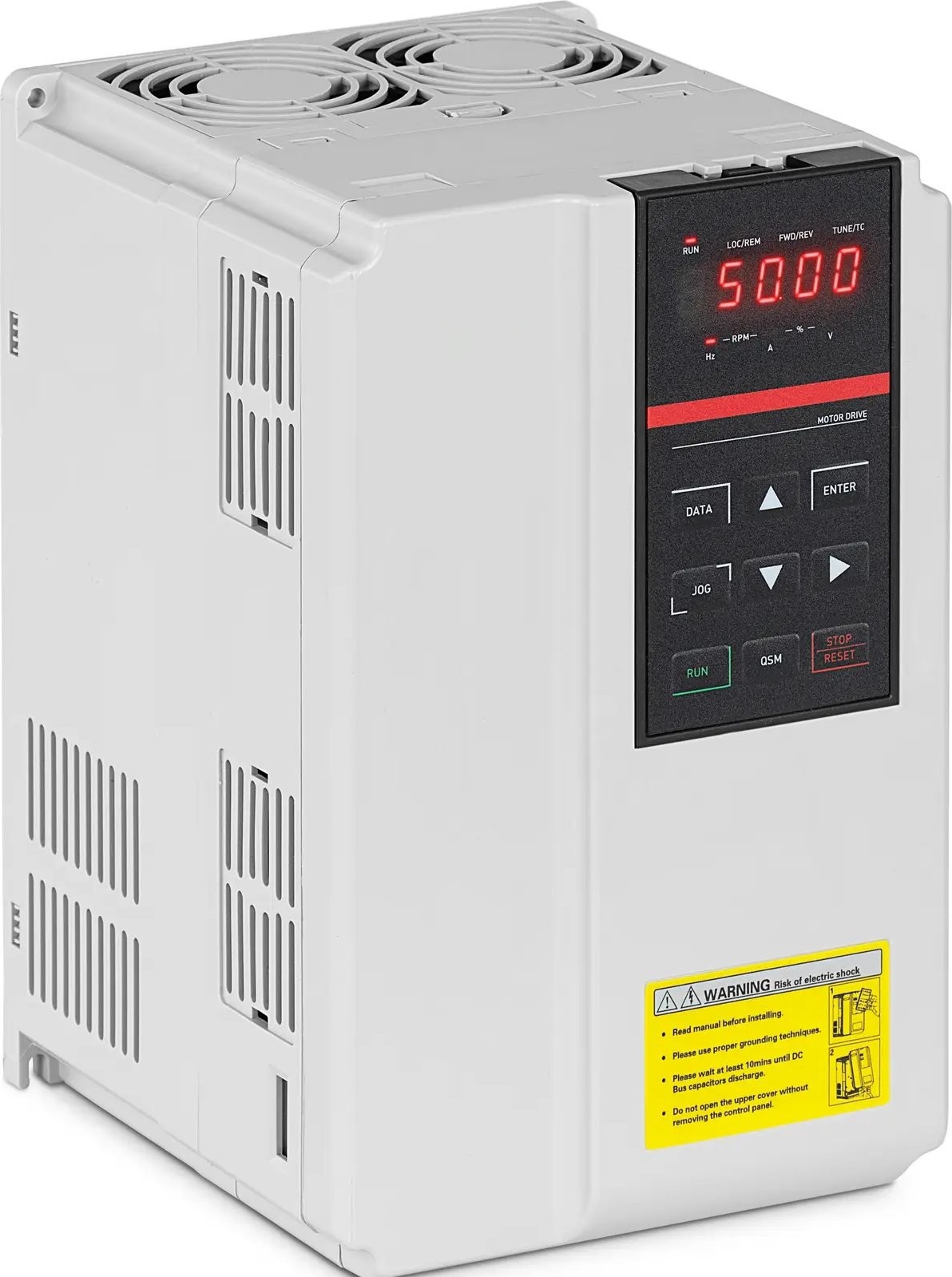

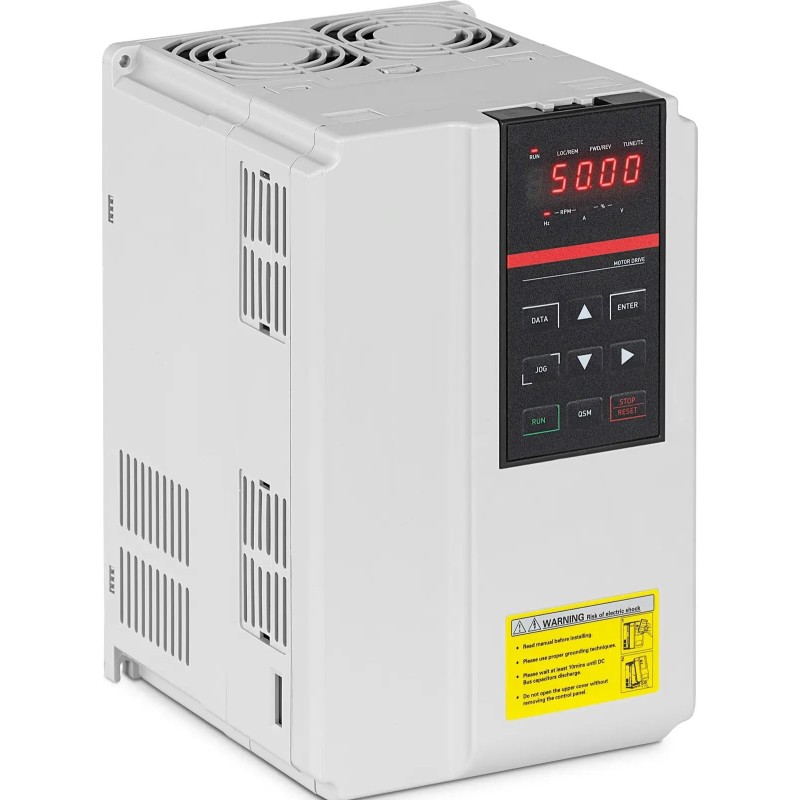

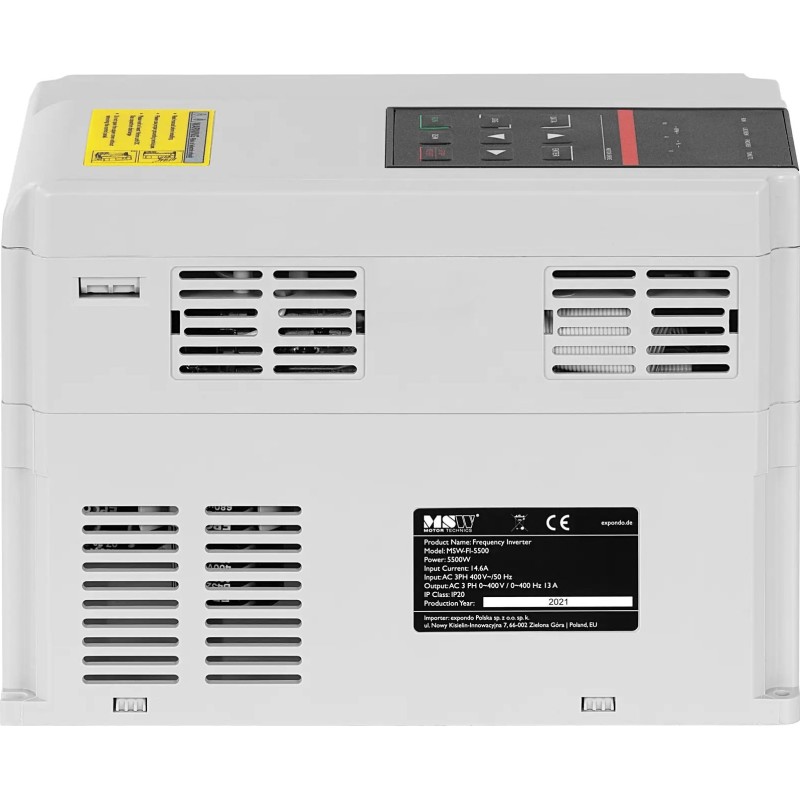

MSW LED-Frequenzumrichter 7,5 kW 10 PS 380 V 50–60 Hz LED-Frequenzumrichter 7,5 kW 10 PS 380 V 50–60 Hz

Herstellercode: 10061530

Der Frequenzumrichter der Marke MSW ist ein hocheffizienter Vektor-Wechselrichter für allgemeine Anwendungen mit niedriger Drehzahl und hohem Drehmoment. Er ist für den Einsatz in Innenräumen vorgesehen und muss vor direkter Sonneneinstrahlung, Staub, korrosiven und brennbaren Gasen, Ölnebel, Dampf, Wasser, Salz usw. geschützt werden. Der dreiphasige 380-V -Frequenzumrichter verfügt über eine sensorbasierte Vektorsteuerung, eine sensorlose Vektorsteuerung und eine V/F-Steuerung. Er unterstützt zudem die V/F-Trennungssteuerung. Das LED-Display ermöglicht eine einfache Kontrolle der Einstellungen. Das Gerät ist mit einer Bremse ausgestattet. Der 7,5-kW-Motor verfügt über eine Reihe von Schutzvorrichtungen, darunter einen Überhitzungsschutz – eine optionale Multifunktionskarte sowie einen analogen Eingang A l 3. Der Anschluss eines Motortemperatursensors ist zulässig. Die Trägerfrequenz kann automatisch entsprechend der Lastcharakteristik geregelt werden. Der Frequenzumrichter verfügt über lineares oder S-Kurven-Beschleunigen und -Bremsen sowie vier Arten von Beschleunigungs- und Bremszeiten (0,0–6500,0 s). Dank der integrierten SPS oder dem Steuerterminal lassen sich bis zu 16 Drehzahlstufen erreichen. Durch die automatische Spannungsregelung kann die Ausgangsspannung auch bei Schwankungen der Netzspannung auf einem konstanten Niveau (17 A) gehalten werden. Die automatische Strom- und Spannungsbegrenzung während des Betriebs verhindert Abschaltungen aufgrund von Überstrom oder Überspannung. Die automatische Drehmomentbegrenzung verhindert Überstromabschaltungen; die Drehmomentsteuerung kann im Vektor-Regelkreis erfolgen.

Produktmerkmale:

• - Leistungsbereich bis 7,5 kW, 10 PS und Unterstützung von 380-V-Dreiphasenspannung,
• - Vektorsteuerung (mit und ohne Sensor) sowie V/F-Steuerung für eine optimale Drehmomentkurve,

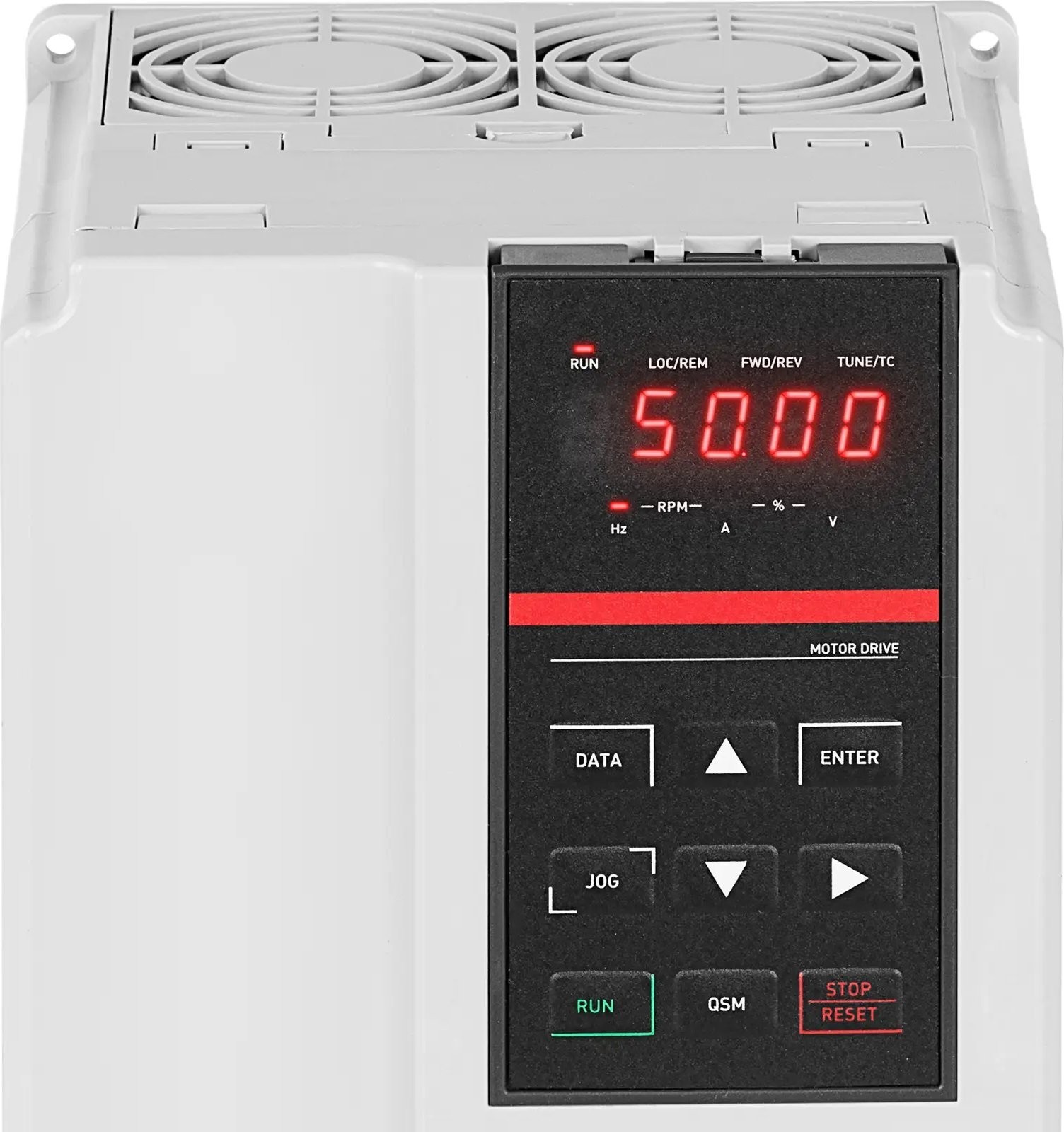

• - LED-Display für unkomplizierte Konfiguration und Überwachung,
• - Verschiedene Schnittstellen und umfangreiche Konfigurationsparameter für eine breite Palette von Anwendungen,
• - Schutz vor Überhitzung, Überspannung, Unterspannung, Überstrom, Überlast und Kurzschluss schützt die Motoren.

• - Artikelnummer – 10061530
• - Artikelzustand – Neu
• - Modell – MSW-FI-7500
• - Anzeige – LED
• - Spannung [V] – 380
• - V/F-Kurve – V/F-Dreiwege: linearer Typ; Mehrpunkt-Typ; V/F-Leistungskurve N
• - Bremszeit - Bremszeit 0,0 s ~ 36,0 s
• - Regelungsmodus - Vektorregelung im offenen Regelkreis (SVC) V/F, Vektorregelung im geschlossenen Regelkreis (FVC) V/F-Regelung
• - Stromwert [%] – 0,0–100
• - Drehmomenterhöhung – Automatische Drehmomenterhöhung; manuelle Drehmomenterhöhung 0,1 % ~ 30,0 %
• - Leistung [W] - 7.500
• - Anlaufdrehmoment - G-Maschine: 0,5 Hz/150 % (SVC); 0 Hz/180 % (FVC) P-Maschine: 0,5 Hz/100 %
• - V/F-Trennung – Vollständige Trennung, Halbtrennung
• - Trägerfrequenz – 0,5 kHz ~ 16 kHz
• - Maximale Frequenz – 0~300 Hz Vektorregelung, 0~3200 Hz V/F-Regelung
• - Überlastfähigkeit – Maschine vom Typ G: 150 % des Nennstroms für 60 s; 180 % des Nennstroms bei Maschinen vom Typ 3S P: 120 % des Nennstroms für 60 s; 150 % des Nennstroms bei 3S
• - DC-Bremsfrequenz – 0,00 Hz bis zur maximalen Frequenz
• - Simulationsregelung – Maximale Frequenz x 0,025 %
• - Ausgangsstrom [A] – 17
• - Punktfrequenzbereich [Hz] – 0,00–50,00
• - Drehzahlbereich – 1:100 (SVC) 1:1000 (FVC)
• - Genauigkeit der konstanten Drehzahl - +0,5 % (SVC) ± 0,02 % (FVC)
• - Zeitsteuerungsfunktion [min] – 0,0–6500,0
• - Drehmomentregelgenauigkeit – +0,5 % (FVC)
• - Motorschutz vor Überhitzung – Optionale Multifunktionskarte, Analogeingang A l 3, Eingang für Motortemperatursensor zulässig
• - Umgebungstemperatur [°C] - 10–40
• - Betriebsfeuchtigkeit [%] – Weniger als 95 %
• - Lagertemperatur [°C] - 20–60
• - SPS-Steuerung für den Betrieb mit mehreren Drehzahlen - Bis zu 16 Drehzahlstufen dank integrierter SPS oder Steuerterminal
• - Beschleunigungs- und Verzögerungskurve – Lineare Beschleunigung und Verzögerung oder gemäß S-Kurve, vier Arten von Beschleunigungs- und Verzögerungszeiten 0,0 ~ 6500,0 s, Bereich der Beschleunigungs- und Verzögerungszeiten 0,0 ~ 6500,0 s
• - Punktuelle Beschleunigungs- und Verzögerungszeit [s] – 0,0–6500,0
• - Schlüsselverriegelung – Ja
• - Überhitzungsschutz – Ja
• - Überlastschutz – Ja
• - Unterspannungsschutz – Ja
• - Kurzschlussschutz – Ja
• - Überspannungsschutz – Ja
• - Schutz vor Überschreitung des maximalen Stroms – Ja
• - Genauigkeit der digitalen Regelung [Hz] - 0,01 Hz
• - Eingangsstromstärke [A] - 20,5 A
• - Abmessungen (LxBxH) - 25 x 16 x 18 cm
• - Gewicht - 3,3 kg
• - Versandmaße (LxBxH) - 29 x 24 x 26 cm
• - Versandgewicht – 3,8 kg

• - Frequenzwandler
• - Stecker nicht im Lieferumfang enthalten
