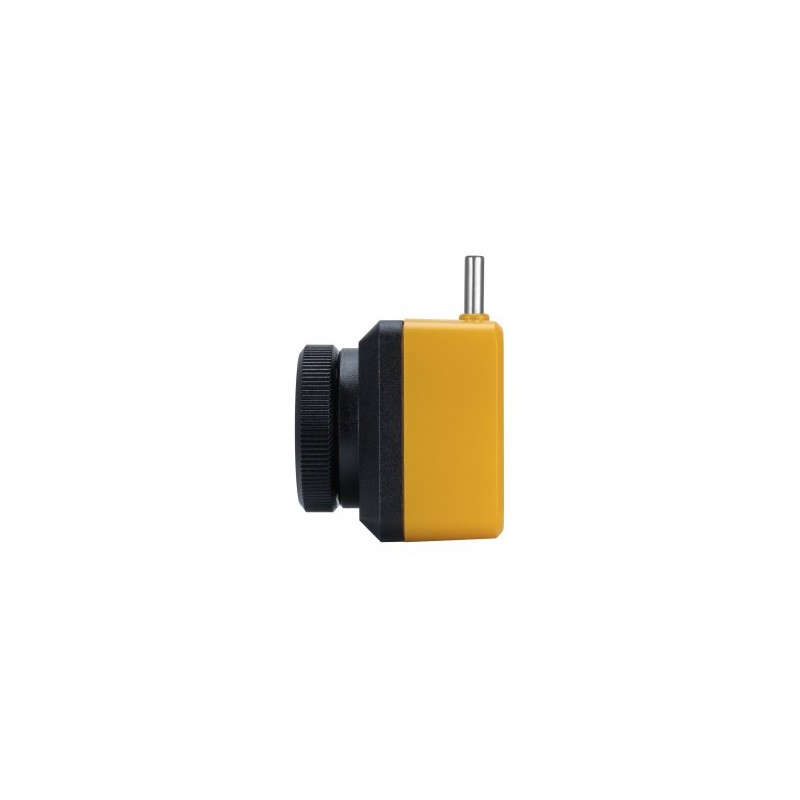

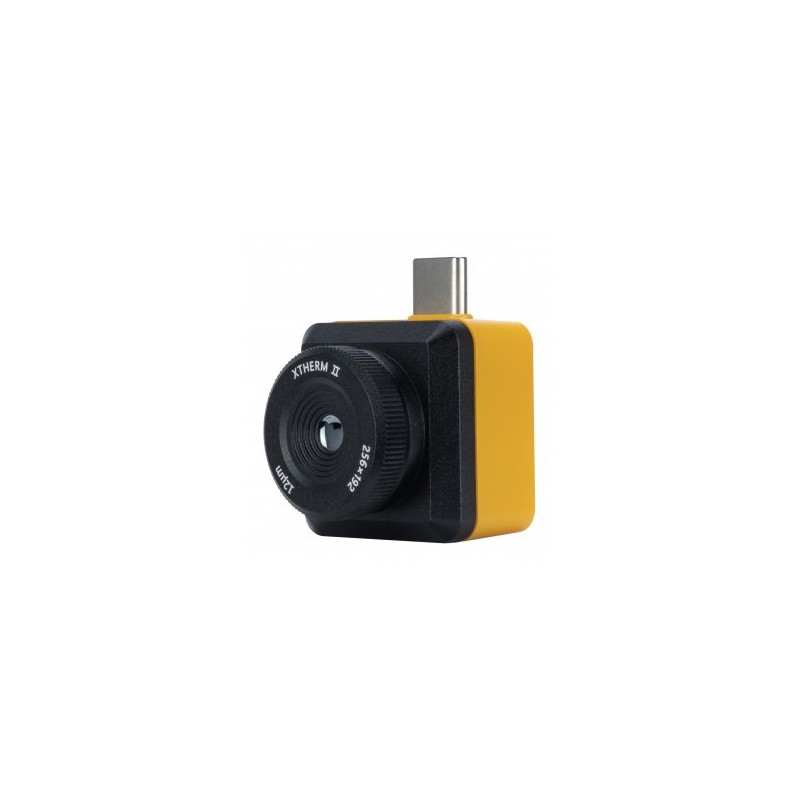

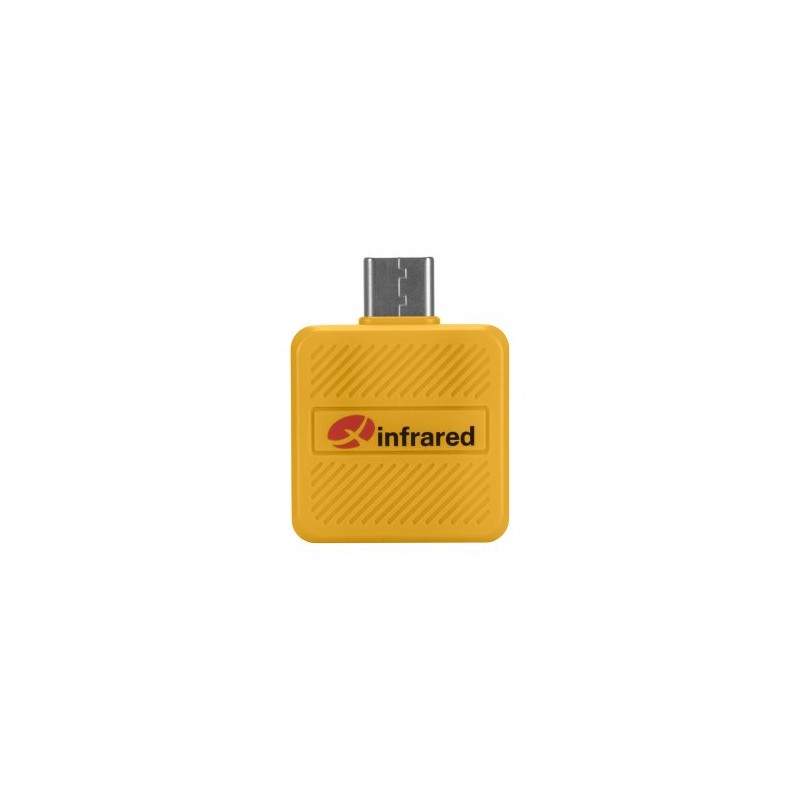

Xinfrared T2S+ – USB-C

Die Xinfrared T2S+ ist ein vielseitiges und professionelles Wärmebildgerät, das Sie direkt an ein Smartphone oder Tablet mit USB-C-Anschluss anschließen können. Es ist das ideale Werkzeug für die Prüfung von Leiterplatten, die Reparatur kleiner elektronischer Bauteile, die Inspektion von HLK-Anlagen, die Erkennung von Wärmeverlusten, die Lokalisierung von Undichtigkeiten sowie die Zustandsüberwachung von Maschinen. Die Kamera bietet eine hohe Präzision bei der Temperaturmessung (Empfindlichkeit 0,04 °C, Genauigkeit ±2 °C), ein verstellbares 8-mm-Objektiv sowie einen Bild-in-Bild-Modus (PIP). Die fortschrittliche TM Master-App ermöglicht das Aufnehmen von Fotos und Videos, was die spätere Analyse und Auswertung der Daten erleichtert. Im Lieferumfang enthalten sind ein Handgriff, ein USB-C-Verlängerungskabel und eine Schutzhülle.

Hauptmerkmale des Produkts

• vielseitige Wärmebildkamera, kompatibel mit Smartphones mit USB-C-Anschluss
• vielfältige Anwendungsmöglichkeiten: Prüfung von Leiterplatten, Reparatur kleiner elektronischer Bauteile, Inspektion von HLK-Anlagen, Erkennung von Wärmeverlusten, Ortung von Undichtigkeiten, Zustandsüberwachung von Maschinen, technische Diagnose, Wartung von Geräten
• direkter Anschluss an Tablet oder Smartphone über USB-C-Anschluss („Plug-and-Play“)
• kein Aufladen erforderlich (Stromversorgung direkt über das Smartphone)
• hohe Präzision bei Temperaturmessungen – Empfindlichkeit 0,04 °C, Genauigkeit ±2 °C
• verstellbares Objektiv mit einer Brennweite von 8 mm
• Möglichkeit zur Temperaturmessung kleiner Objekte (bis zu 0,25 mm)
• ideale Wahl für die Analyse von Widerständen der Größe 0201

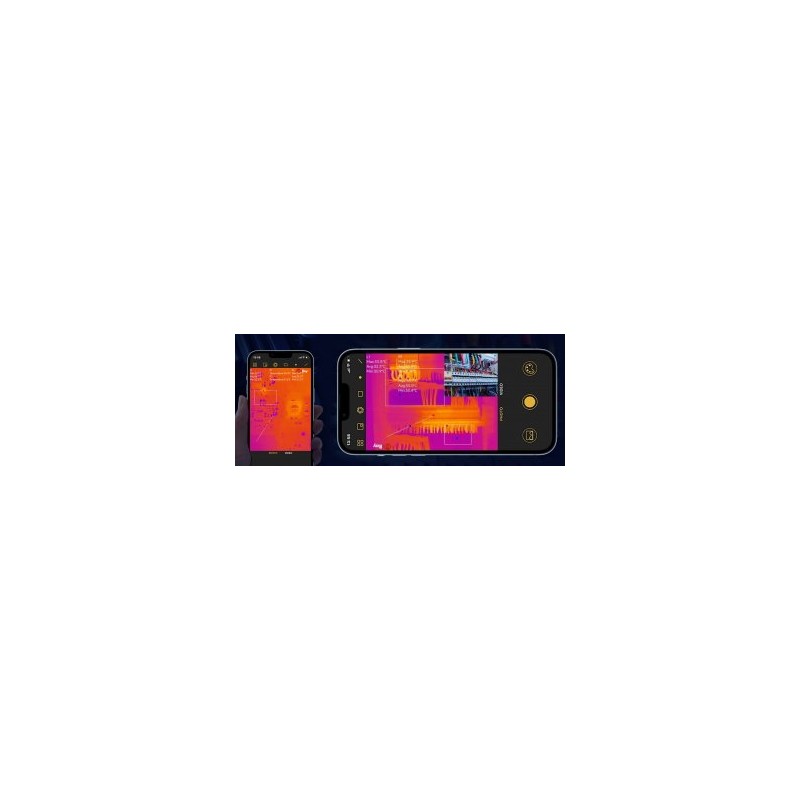

• „Picture-in-Picture“-Modus (PIP) – gleichzeitige Anzeige von Wärmebild und Standardbild
• Geringer Energieverbrauch – langer Betrieb ohne häufiges Aufladen des Smartphones
• die fortschrittliche mobile App TM Master ist bei Google Play verfügbar
• Analyse und Berichterstellung der Messdaten
• Anzeige der maximalen, minimalen und mittleren Temperatur der Messpunkte
• Temperaturanalyse entlang von Linien und in Bereichen
• Speichern von Fotos und Videos im Speicher des Smartphones
• Sechs Temperaturkorrekturparameter, die geändert werden können
• Präzise Anpassung der Einstellungen an die Messbedingungen

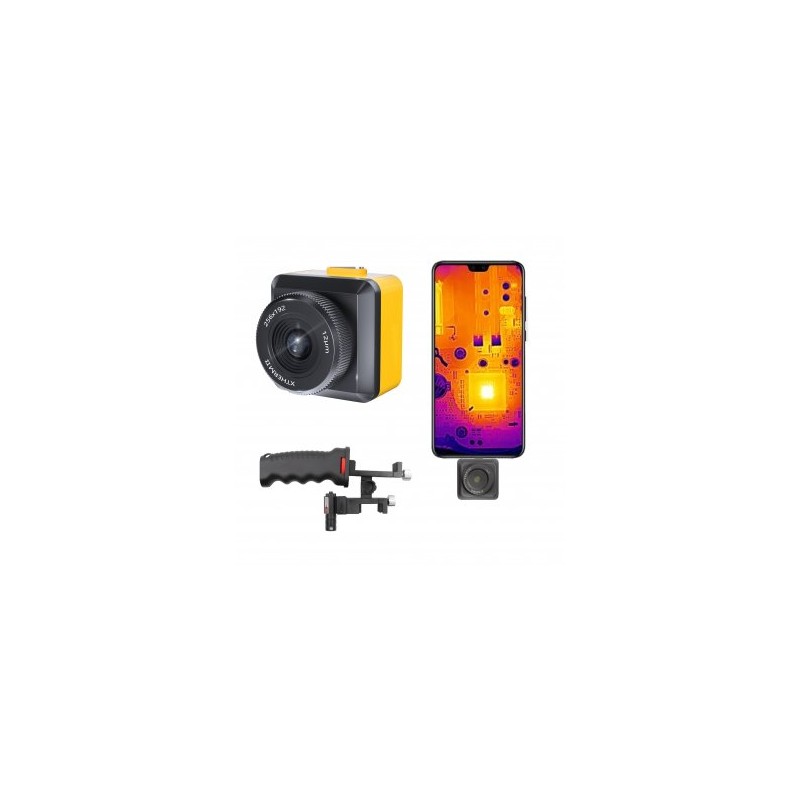

• zusätzliches Zubehör im Lieferumfang enthalten – Handhalterung mit Smartphone- und Kamerahalterung, USB-C-Verlängerungskabel, Schutzhülle

Dutzende von Anwendungsmöglichkeiten

Die Wärmebildkamera Xinfrared T2S+ ist ein vielseitiges Gerät, das in den unterschiedlichsten Branchen breite Anwendung findet. Sie ermöglicht die präzise Prüfung von Leiterplatten sowie die Reparatur sehr kleiner Bauteile, was bei der Arbeit mit feinen elektronischen Komponenten von entscheidender Bedeutung ist. Im Bauwesen und in der Gebäudewartung ermöglicht sie die genaue Inspektion von HLK-Anlagen, die Identifizierung von Wärmeverlusten und die Lokalisierung von Undichtigkeiten. In der Industrie wiederum ermöglicht das Gerät die Zustandsüberwachung von Maschinen und Anlagen, wodurch Ausfälle verhindert und Produktionsprozesse optimiert werden können. Die Vielseitigkeit der Kamera macht sie zu einer unschätzbaren Unterstützung für Fachleute in verschiedenen Branchen.

Präzise Messungen und fortschrittliche Funktionen

Die Xinfrared T2S+ zeichnet sich durch eine außergewöhnliche Präzision bei der Temperaturmessung aus, mit einer Empfindlichkeit von 0,04 °C und einer Genauigkeit von ±2 °C. Die Kamera ist mit einem einstellbaren Objektiv mit einer Brennweite von 8 mm ausgestattet. Das Gerät ermöglicht die genaue Beobachtung selbst sehr kleiner Objekte, wie beispielsweise Widerstände mit einer Größe von 0,25 mm. Darüber hinaus ermöglicht der „Picture-in-Picture“-Modus („PIP“) die gleichzeitige Anzeige des Wärmebildes und des Standardbildes, was die Lokalisierung und Identifizierung von Objekten erheblich erleichtert. All dies macht die Xinfrared T2S+ zu einem unverzichtbaren Werkzeug für die technische Diagnose und Wartung von Geräten.

Leicht und benutzerfreundlich

Die Smartphone-Wärmebildkamera Xinfrared T2S+ – USB-C ist ein äußerst kompaktes und leichtes Gerät, das nur 18 g wiegt. Dank der direkten Verbindung mit dem Smartphone über den USB-C-Anschluss bietet die Kamera „Plug-and-Play“-Funktionalität, was bedeutet, dass sie sofort nach dem Anschließen einsatzbereit ist. Da keine zusätzlichen Treiber installiert werden müssen, ist dies die ideale Lösung für alle, die Komfort und Schnelligkeit schätzen. Sie benötigen lediglich die mobile App, die bei Google Play erhältlich ist. Dank des geringen Energieverbrauchs kann das Gerät lange betrieben werden, ohne dass das Smartphone häufig aufgeladen werden muss, was besonders bei der Arbeit im Außendienst wichtig ist.

Erweiterte mobile App

Die kostenlose mobile App TM Master, die für Android und iOS verfügbar ist, ermöglicht eine erweiterte Analyse und Auswertung der Messdaten. Mit ihr können Sie auf einfache Weise die maximalen, minimalen und mittleren Temperaturen der Messpunkte anzeigen sowie die Temperaturen innerhalb einer Linie oder bestimmter Bereiche analysieren. Die genannten Funktionen sind eine unschätzbare Hilfe bei komplexen technischen Diagnosen. Sie ermöglichen es, eventuelle Probleme sofort zu erkennen und zu beheben. Das Speichern von Fotos und Videos auf dem Smartphone ermöglicht eine weitere Analyse nach der Aufnahme, wodurch die Daten genau untersucht und detaillierte Berichte erstellt werden können.

Erweiterte Temperaturanalyse

Die Wärmebildkamera Xinfrared T2S+ bietet sechs verschiedene Temperaturkorrekturparameter, wodurch die Einstellungen präzise an die jeweiligen Messbedingungen angepasst werden können. Dadurch kann der Benutzer in verschiedenen Umgebungen noch genauere Ergebnisse erzielen. Die Parameter, die mithilfe von Schiebereglern direkt in der Xtherm-Infrarot-App angepasst werden können, sind besonders nützlich, wenn verschiedene Faktoren berücksichtigt werden müssen, die die Messung beeinflussen, wie beispielsweise Wetterbedingungen oder die Entfernung zu den beobachteten Objekten.

Messungen im Mikrobereich

Die Wärmebildkamera Xinfrared T2S+ ist das ideale Werkzeug, wenn Sie die Temperatur wirklich kleiner Objekte messen möchten. Dank der Möglichkeit, Widerstände der Größe 0201 zu beobachten, können Sie selbst kleinste elektronische Bauteile hinsichtlich der abgegebenen Wärme genau analysieren. Dies ist besonders wichtig überall dort, wo Präzision entscheidend ist. Die Smartphone-Wärmebildkamera Xinfrared T2S+ ermöglicht die schnelle Erkennung von Schäden und überhitzten Bauteilen, wodurch umgehend Reparaturmaßnahmen ergriffen werden können und schwerwiegendere Ausfälle verhindert werden. Diese Genauigkeit ist in Labors, Computerwerkstätten sowie bei Forschungs- und Entwicklungsarbeiten von unschätzbarem Wert.

Zusätzliches Zubehör

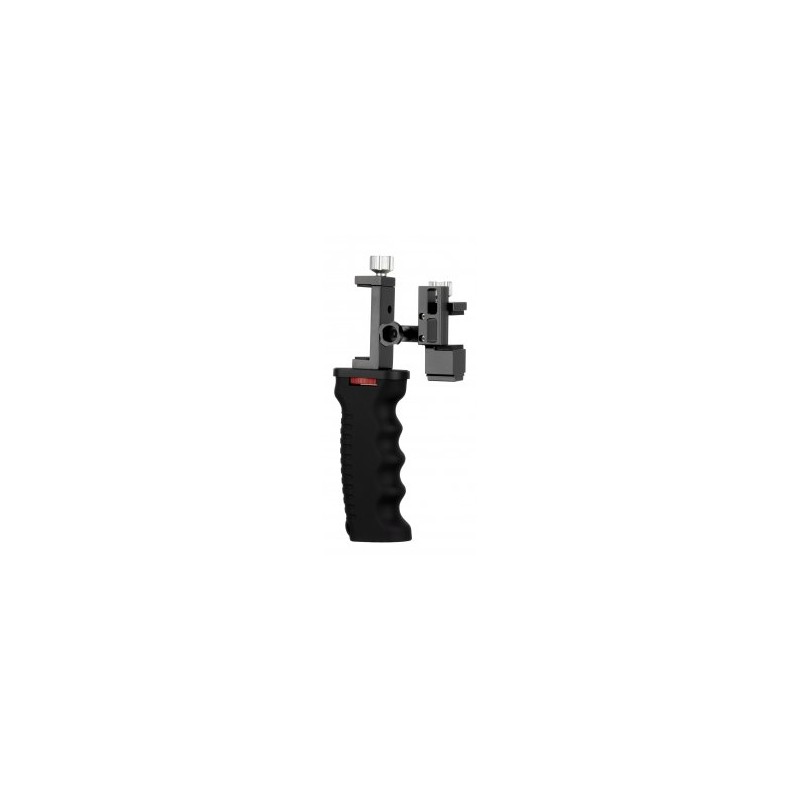

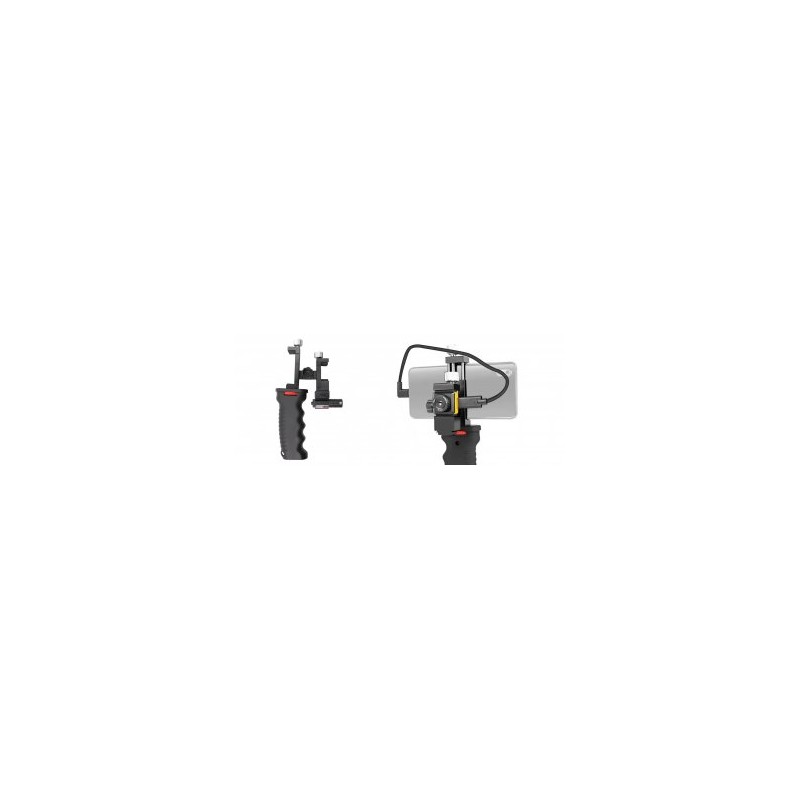

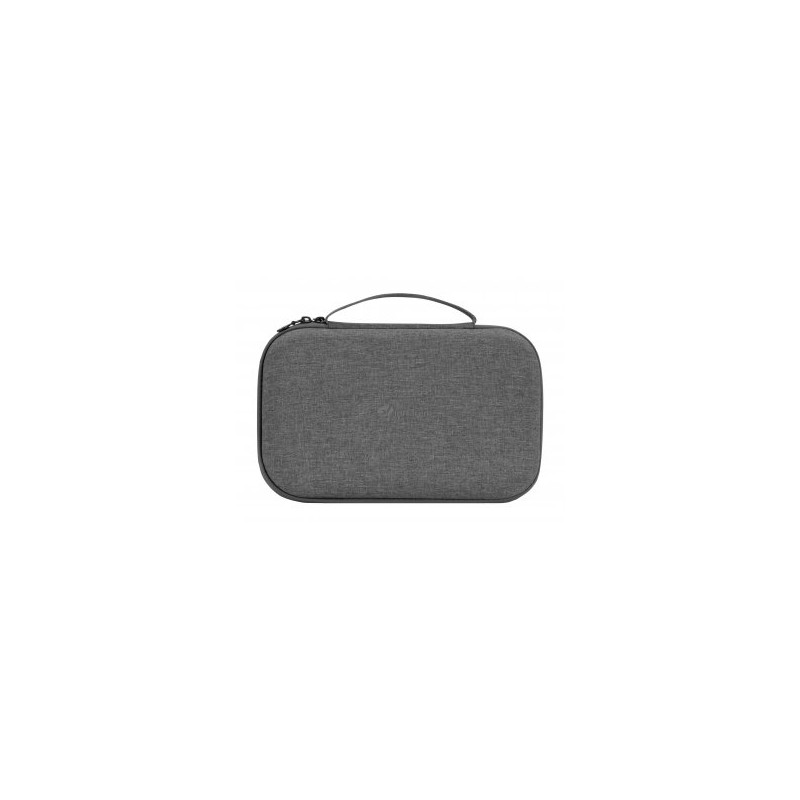

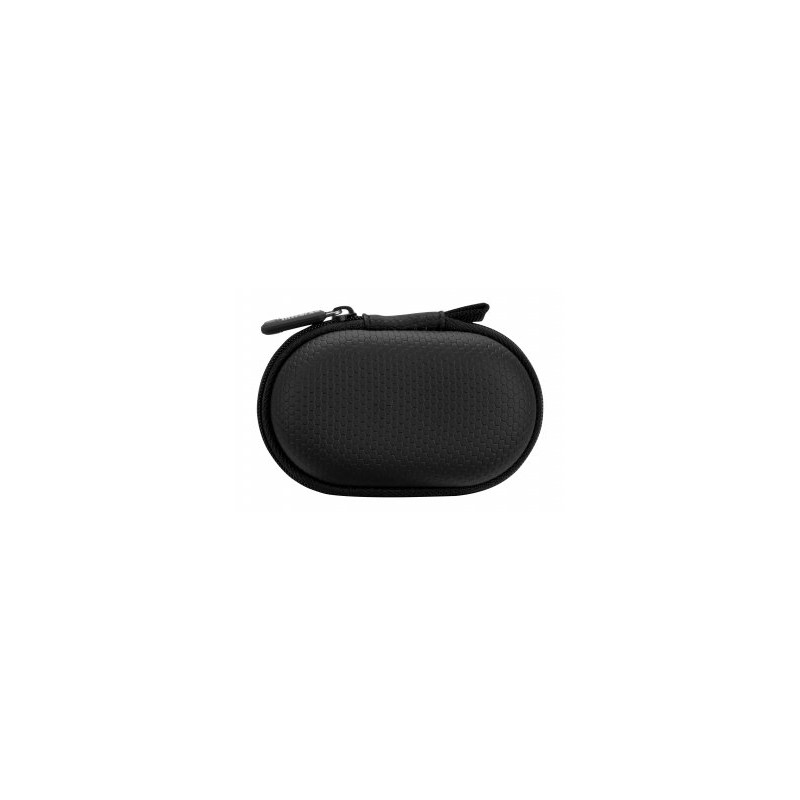

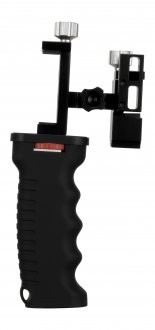

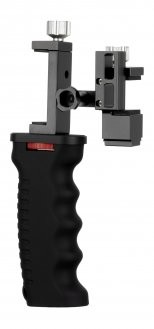

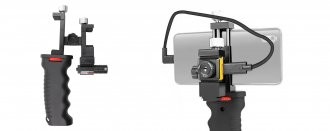

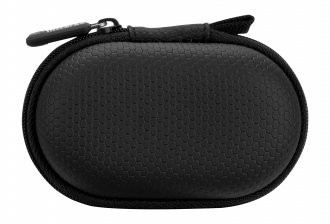

Im Lieferumfang der Wärmebildkamera Xinfrared T2S+ ist ein Handgriff mit Smartphone-Halterung enthalten. Dieses Zubehör ermöglicht eine stabile und noch komfortablere Durchführung von Messungen. Mit dem mitgelieferten USB-C-Verlängerungskabel lässt sich die Kamera bequem mit dem Smartphone verbinden, wenn Sie den Handgriff verwenden. Der Hersteller hat auch an den richtigen Schutz der Ausrüstung gedacht. Eine gepolsterte Tasche mit Reißverschluss sorgt für sichere Aufbewahrung und Transport.

Erweiterte Messfunktionen

Die Xinfrared T2S+ bietet erweiterte Messfunktionen, die über die Standardfunktionen konkurrierender, an Smartphones anschließbarer Wärmebildkameras hinausgehen. Dank der Anzeigefunktion für maximale, minimale und mittlere Punkt-Temperaturen sowie Temperaturstatistiken für Punkte, Linien und Bereiche können Sie die erforderlichen Parameter genau überwachen und dokumentieren. Dies ist besonders nützlich in Situationen, die eine genaue thermische Analyse erfordern, wie beispielsweise bei der Gebäudeinspektion, der Prüfung elektrischer Geräte oder bei industriellen Untersuchungen.

Kompatibel mit USB-C-Anschluss

Die vorgestellte Version des Geräts wurde für die vollständige Kompatibilität mit Smartphones und Tablets mit USB-C-Anschluss entwickelt. So können Sie die Kamera einfach und schnell anschließen, ohne zusätzliche Adapter zu benötigen. Die intuitive TM Master-App, die für Android- und iOS-Plattformen verfügbar ist, ermöglicht eine einfache Steuerung und Datenanalyse, was die Xinfrared T2S+ zur idealen Lösung für Profis und Hobbyanwender macht, die Geräte mit USB-C-Anschluss nutzen.

Die Smartphone-Wärmebildkamera Xinfrared T2S+ ist auch in einer mit dem Lightning-Anschluss kompatiblen Variante erhältlich.

iPhone mit USB-C-Anschluss – Welches Kameramodell soll man wählen?

Im Jahr 2023 wurde der Lightning-Anschluss bei der neuen iPhone-Generation durch einen USB-C-Anschluss ersetzt. Wenn Sie eines der neuesten Modelle besitzen, können Sie weiterhin die fortschrittlichen Funktionen der Wärmebildkamera Xinfrared T2S+ nutzen. Unabhängig davon, welches iPhone Sie besitzen, wählen Sie die Variante mit Lightning-Anschluss. Wenn es sich um ein Modell ab dem iPhone 15 handelt, benötigen Sie zusätzlich einen speziellen Adapter, der separat erhältlich ist. Xinfrared-Kameras mit integriertem USB-C-Stecker sind nur mit Android-Geräten kompatibel.

Innovative Technologie und Zuverlässigkeit

Die Xinfrared T2S+ hebt sich durch innovative technologische Lösungen von der Konkurrenz ab. Die Marke ist führend im Bereich der Wärmebildtechnologie und besitzt die vollständigen geistigen Eigentumsrechte an ihren Produkten. Dadurch können Nutzer sicher sein, dass sie ein Gerät von höchster Qualität erhalten, das strenge Branchenstandards erfüllt. Die Zuverlässigkeit der Wärmebildkamera Xinfrared T2S+ wird durch zahlreiche Tests und Zertifikate bestätigt, was sie zum idealen Werkzeug für professionelle Anwendungen macht, bei denen Präzision und Betriebsstabilität entscheidend sind.

Technische Daten

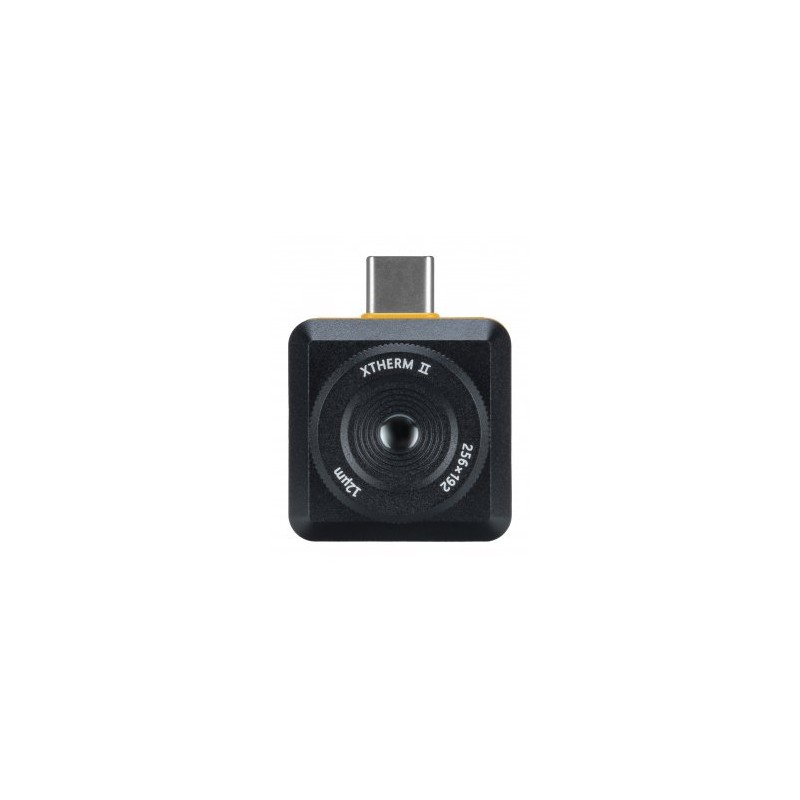

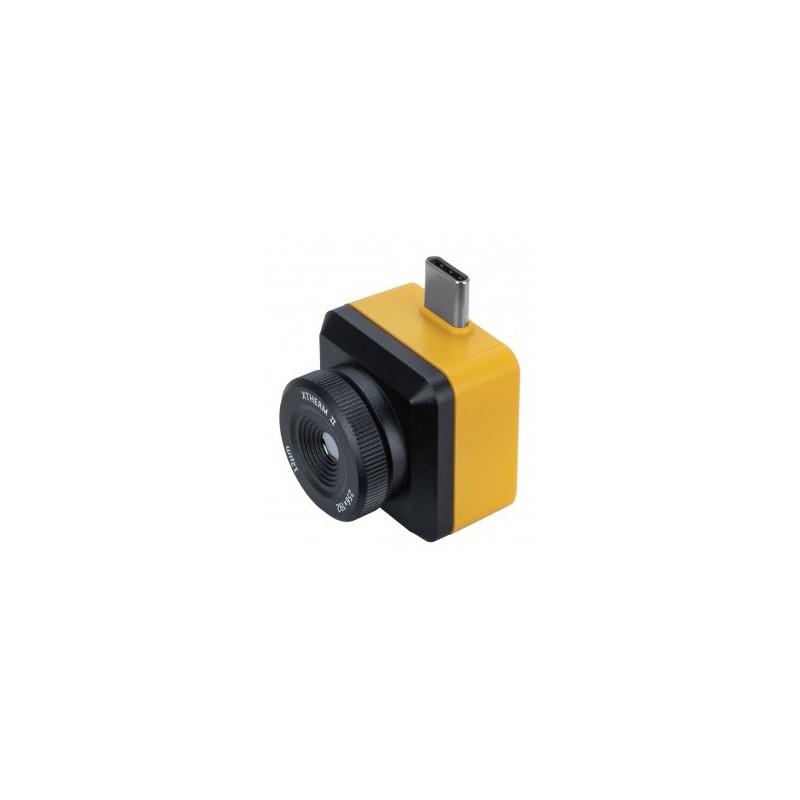

• Modell: Xinfrared T2S+ – USB-C

• Kompatibler Anschluss: USB-C

• Unterstützte Betriebssysteme: iOS / Android / Harmony OS

• Brennweite: 8 mm

• Auflösung: 256 x 192 px

• Pixelabstand: 12 µm

• Sichtfeld (FOV): 44,9° x 33,4°

• Bildwiederholfrequenz: 25 Hz

• Thermische Empfindlichkeit NETD: ≤40 mK bei 25 °C, F#1,0

• Minimale Temperaturdifferenz (MRTD): ≤500 mK bei 25 °C, F#1,0

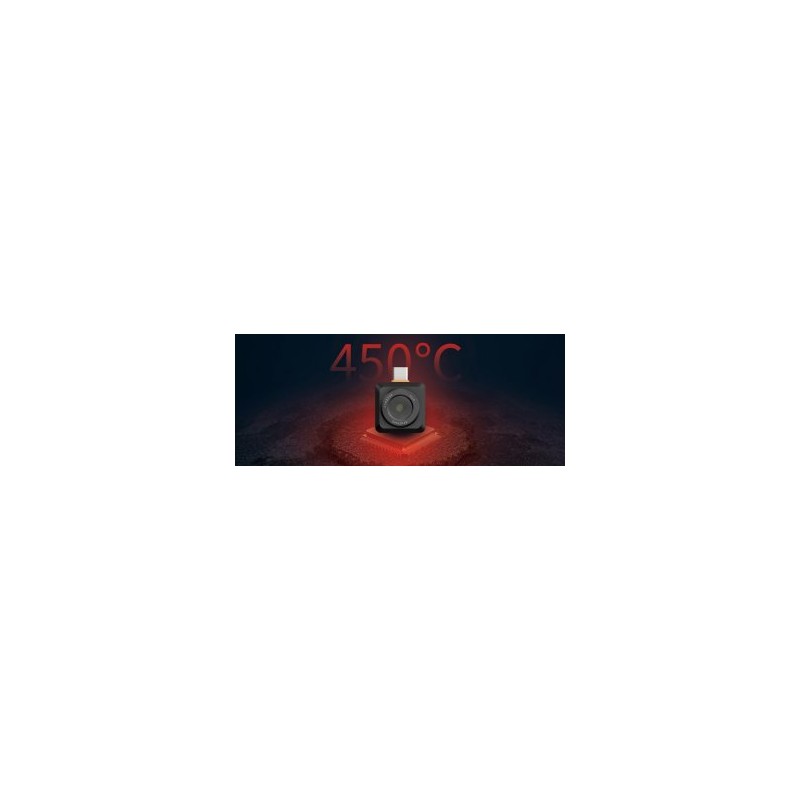

• Messbereich: -20 °C bis +450 °C

• Messgenauigkeit: ±2 °C

• Temperaturkorrektur: manuell / automatisch

• Leistungsaufnahme: <350 mW

• Messdaten:

  • Anzeige der maximalen / minimalen / mittleren Temperatur eines Punktes
  • Statistiken und Analyse der an Punkten / Linien / Flächen gemessenen Temperaturen

• Bildverbesserung: digital

• Bildkorrektur: manuell

• Farbpaletten: White-Hot, Black-Hot, Multiple

• Archivierung der Inhalte: Video-/Fotoaufzeichnung

• Mobile App: TM Master (Android/iOS)

• Software-Update: über das Internet

• Entwicklertools: SDK-Paket

• Betriebstemperatur: -20 °C bis +50 °C

• Abmessungen: 26 x 26 x 24,2 mm

• Gewicht: 18 g

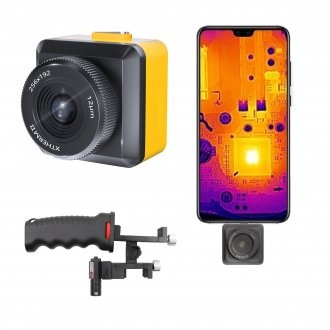

Lieferumfang

• Wärmebildkamera für Smartphones Xinfrared T2S+ – USB-C
• Handhalterung mit Befestigung für Smartphone und Kamera
• USB-C-Verlängerungskabel
• Schutzhülle
