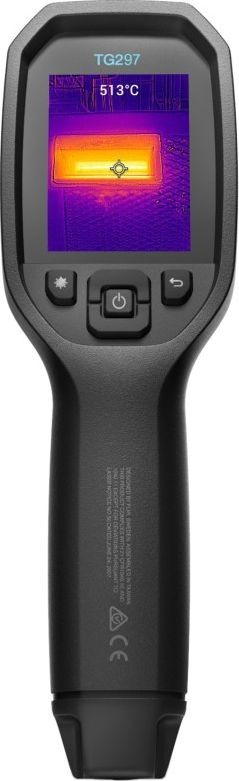

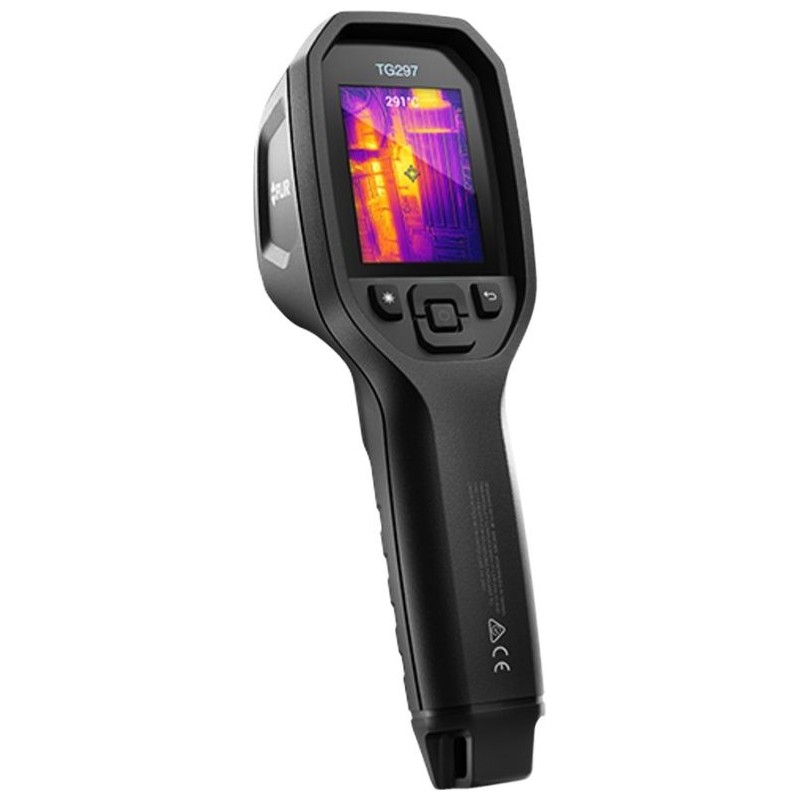

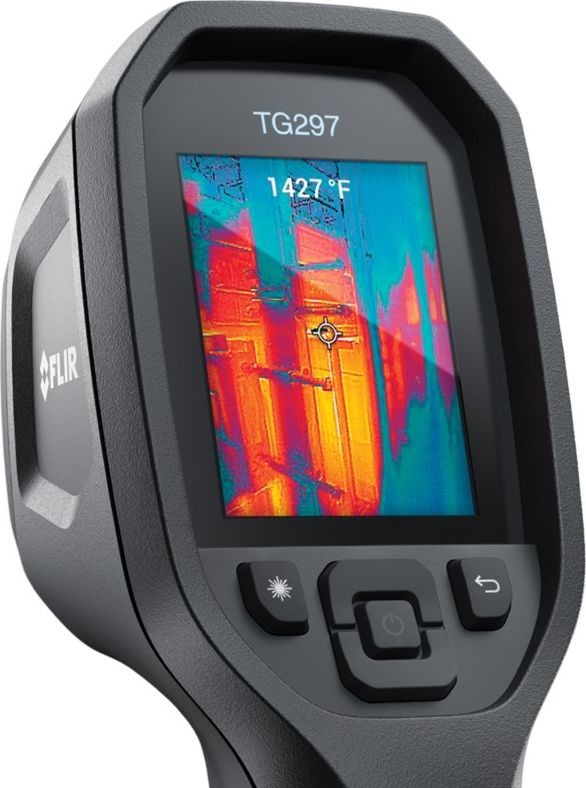

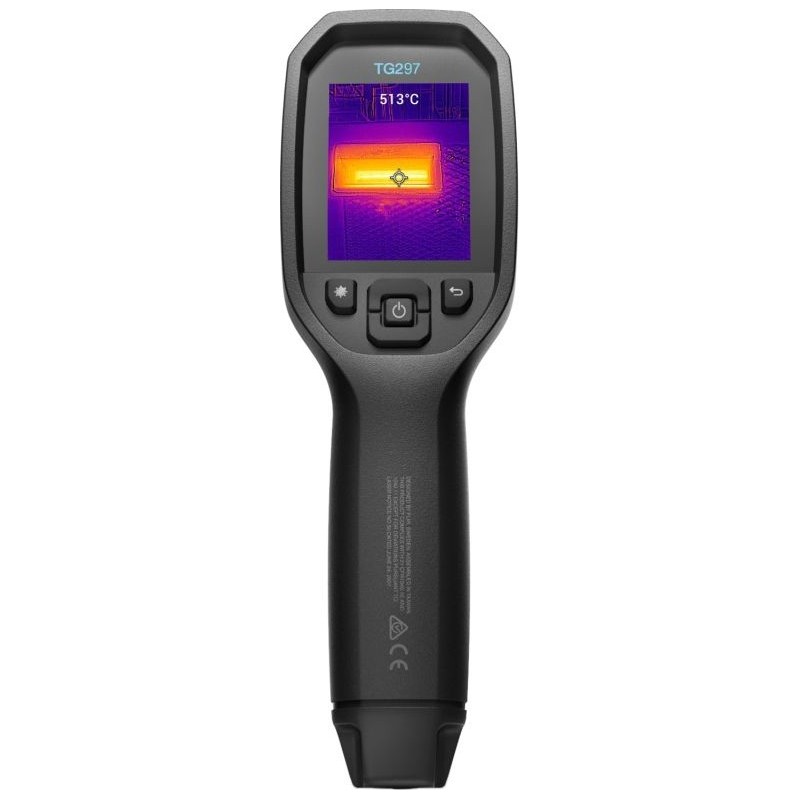

FLIR Systems FLIR-Wärmebildkamera

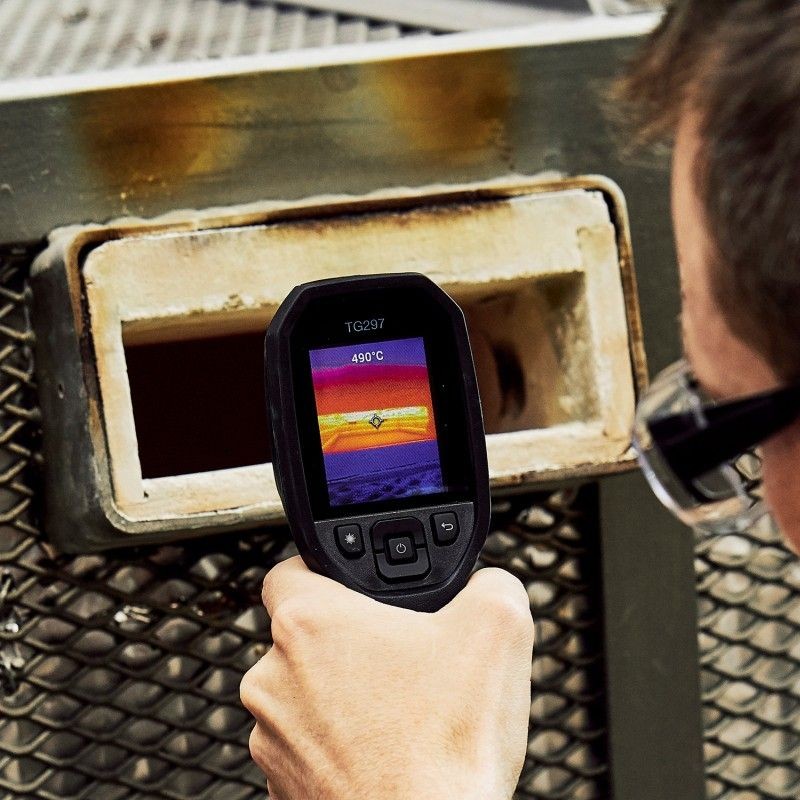

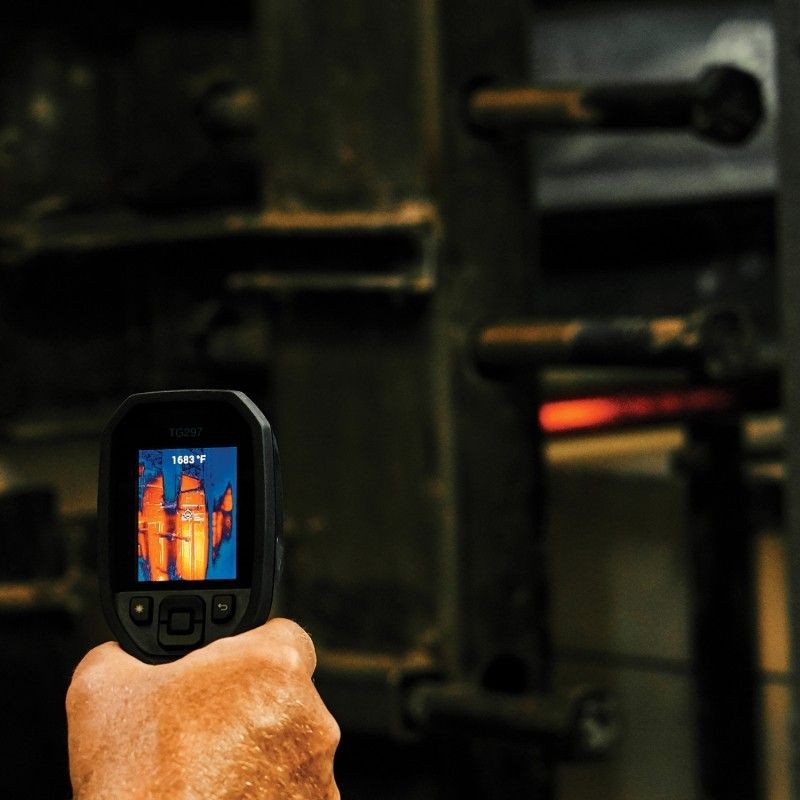

Die FLIR TG297 vereint in einem einzigen, einzigartigen Diagnosegerät Messpräzision mit der Fähigkeit, Temperaturen bis zu 1030 °C (1886 °F) darzustellen. Das Gerät ermöglicht es, die Ursachen typischer Probleme im Zusammenhang mit elektrischen und mechanischen Systemen zu erkennen und zu messen, Störungen zu diagnostizieren und Produktionsprozesse zu überprüfen, auch an Orten wie Öfen oder Schmieden. Die FLIR MSX®-Technologie (Multi-Spectral Dynamic Imaging) verbessert die Bildschärfe, indem Bilddetails der Sichtlichtkamera in die Wärmebilder eingeblendet werden, was die präzise Lokalisierung potenzieller Fehler und deren Behebung zusätzlich unterstützt. Dies bietet Ihnen die Perspektive und den Kontext, die Sie benötigen, um potenzielle Fehler präzise zu lokalisieren, die Reparaturleistung zu steigern und Prozesse zu überwachen. Die Möglichkeit, Bilder zu speichern, ermöglicht die Nachverfolgung des Wartungsverlaufs, um den Teammitgliedern zu versichern, dass Maschinen und Systeme sicher funktionieren und maximale Leistung erbringen. Dank der einfachen Benutzeroberfläche, der Bluetooth®-Konnektivität, einem Speicher für bis zu 50.000 Bilder und einem Lithium-Ionen-Akku ist die FLIR TG297 sofort nach dem Auspacken einsatzbereit.

Schnelle und sichere Fehlererkennung: Kombination aus berührungsloser Temperaturmessung und Wärmebildkamera.

• Genaue Fehlerlokalisierung dank eines Wärmebildmoduls mit einer Auflösung von 160 x 120 px
• Der Hochtemperaturfilter ermöglicht es der Kamera, Temperaturen bis zu 1030 °C (1886 °F) zu messen
• Das Verhältnis von Entfernung zu Messfleckdurchmesser von 30:1 ermöglicht eine sichere Messung aus der Entfernung beim Scannen von Objekten mit hohen Temperaturen
• Identifizierung des genauen Messbereichs mithilfe eines präzisen Laserpointers

Ein präziseres Bild, das für die Diagnose und Behebung von Störungen unerlässlich ist.

• Schnellere Fehlerdiagnose dank der von FLIR patentierten MSX®-Bildverbesserungstechnologie

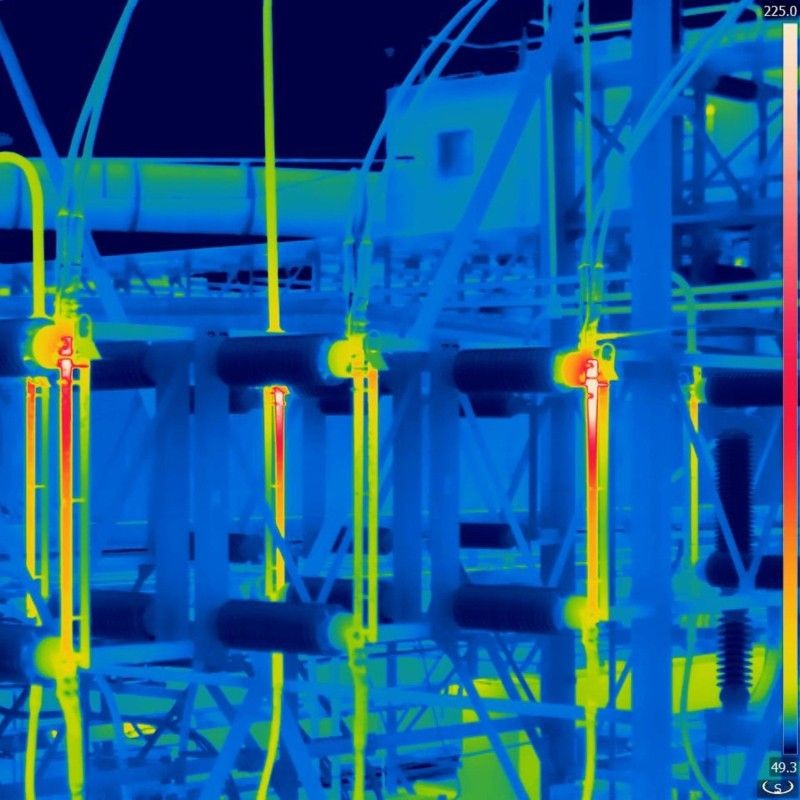

• Anzeige und Aufzeichnung von Wärmebildern oder visuellen Bildern mit Temperaturangaben
• Möglichkeit, gespeicherte Vorher-Nachher-Bilder mit der FLIR Tools®-Software zu vergleichen, um dem Kunden den festgestellten Fehler zu demonstrieren und das Ergebnis der Reparatur zu zeigen

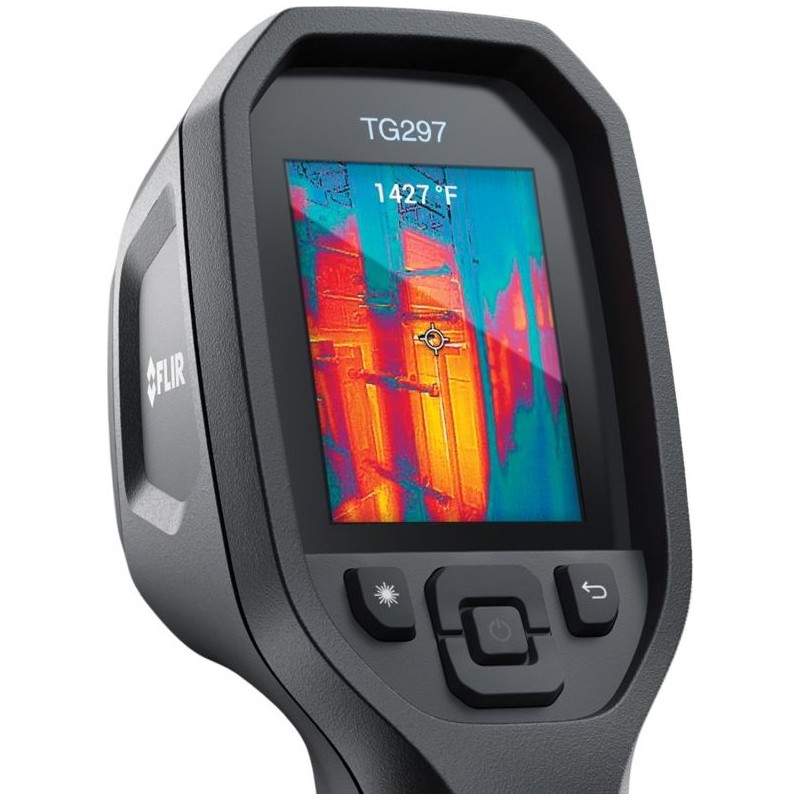

• Anzeige von Wärmebildern in der bevorzugten Farbpalette auf einem hellen 2,4-Zoll-Farbdisplay

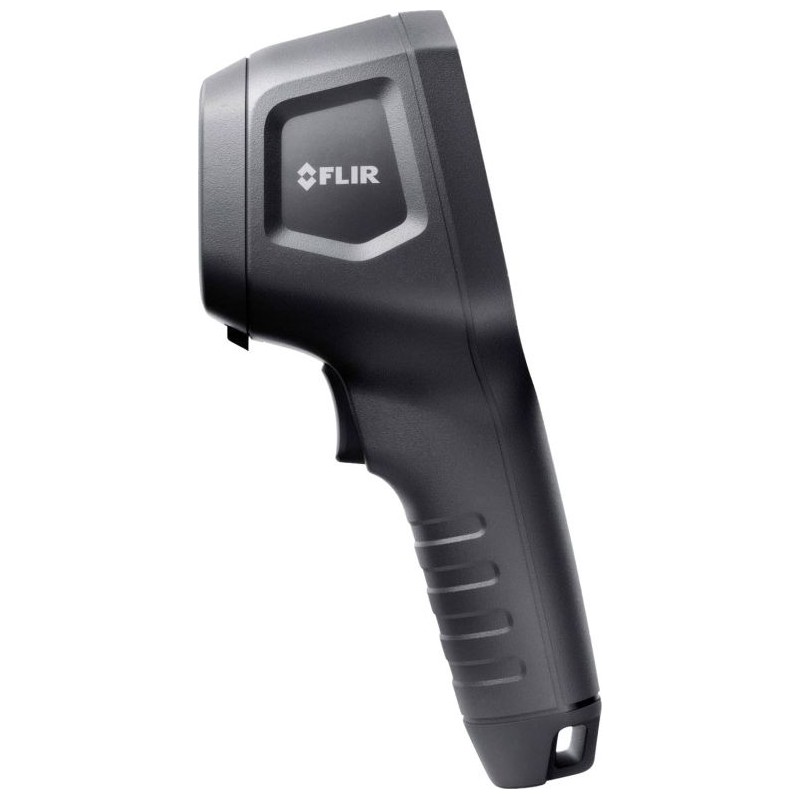

Tragbares Design, Sicherheit und Leistung unter rauen Bedingungen

• Sturzfest bis zu einer Höhe von 2 m
• Das IP54-Gehäuse bietet einen hohen Schutz vor Staub und Wasser
• Integrierte LED-Arbeitsbeleuchtung für mehr Komfort
• Das ergonomische Design des Griffs erleichtert das Auffinden der Kamera in einer Tasche voller Werkzeuge
• 2 Jahre Garantie auf die Kamera und 10 Jahre auf den Sensor (nach Registrierung auf der Website des Herstellers)

Technische Daten Bild- und Objektivparameter

• Infrarotauflösung: 160x120px
• Bildqualitätsverbesserung
• Thermische Empfindlichkeit/NETD:
• Sichtfeld (FoV): 57°x44°
• Minimale Schärfeentfernung: 0,3 m (0,98 ft)
• Verhältnis von Entfernung zu Messfleckdurchmesser: 30:1
• Bildfrequenz: 8,7 Hz
• Bildschärfe: feste Brennweite
• Emissionsgrad: 4 voreingestellte Werte, einstellbar
• Auflösung/Sichtfeld der Digitalkamera: 2 MP (1600 x 1200 px)/71° x 56°

Detektordaten

• Detektortyp: Detektormatrix (FPA), Mikrobolometer ohne Kühlsystem
• Spektralbereich: 7,5–14 µm

Anzeige und Bildmodi

• Display: 2,4-Zoll-Farb-LCD-Bildschirm, 320x240px
• Bildanpassung: automatisch
• Bildmodi: MSX-Wärmebild, Sichtbild mit Temperaturanzeige
• Farbpaletten: Eisen, Regenbogen, Heißweiß, Heißschwarz, Arktis, Lava

Messwertanalyse

• Messbereich: von -25 °C bis 1030 °C (von -13 °F bis 1886 °F)
• Genauigkeit: ±3 °C (±7 °F) oder ±3 % des Messwerts bei Temperaturen von -25 °C bis 50 °C (von -13 °F bis 122 °F), ±1,5 °C (±3 °F) oder ±1,5 % des Messwerts bei Temperaturen von 50 °C bis 100 °C (von 122 °F bis 212 °F), ±2,5 °C (±6 °F) oder ±2,5 % des Messwerts bei Temperaturen von 100 °C bis 500 °C (von 212 °F bis 932 °F), ±3 °C (±7 °F) oder ±3 % des Messwerts bei Temperaturen von 500 °C bis 1030 °C (932 °F bis 1886 °F)
• Ansprechzeit: 150 ms
• Messung mit IR-Thermometer: kontinuierliches Scannen
• Minimale Messentfernung: 0,26 m (0,85 ft)
• Messpunkt: Punkt in der Bildmitte ein/aus

Beleuchtung und Laser

• Taschenlampe: LED 100 lm, ein-/ausschaltbar
• Laser der Klasse 1: strahlt von der Mitte aus und definiert einen kreisförmigen Messbereich, um die Größe anzuzeigen

Datenübertragung und Schnittstellen

• Anschlüsse: USB-C – Datenübertragung/Stromversorgung
• Drahtlose Übertragung: Bluetooth®
• Dateiformat: Standard-JPEG
• Speicherkapazität: 4 GB interner Speicher (für ca. 50.000 Bilder)

Allgemeine Informationen

• Betriebstemperaturbereich: -10 °C bis 45 °C (14 °F bis 113 °F)
• Akku: Lithium-Ionen-Akku mit 3,7 V
• Akkulaufzeit: ca. 5 Stunden bei kontinuierlichem Scannen, ca. 4,5 Stunden bei Verwendung der Laser
• Ladezeit des Akkus: 4 Stunden bis 90 % Kapazität, 6 Stunden bis 100 % in der Kamera
• Verstärktes Gehäuse IP54
• Sturzfestigkeit: 2 m (6,6 ft)
• Integrierte Stativgewindeanschluss mit 1"-Gewinde
• Zertifizierungen: CE/CB/EN61010/UL
• Herstellergarantie: 2 Jahre auf das Produkt und 10 Jahre auf den Detektor (nach Registrierung auf der Website des Herstellers)
• Produktabmessungen: 210 x 81 x 64 mm
• Produktgewicht: 0,394 kg
• Verpackungsmaße: 285 x 150 x 105 mm
• Verpackungsgewicht: 0,88 kg

Lieferumfang

• Wärmebildkamera
• Handschlaufe
• USB-Kabel
• Tasche
• kurze mehrsprachige Bedienungsanleitung in gedruckter Form (u. a. in polnischer Sprache)
