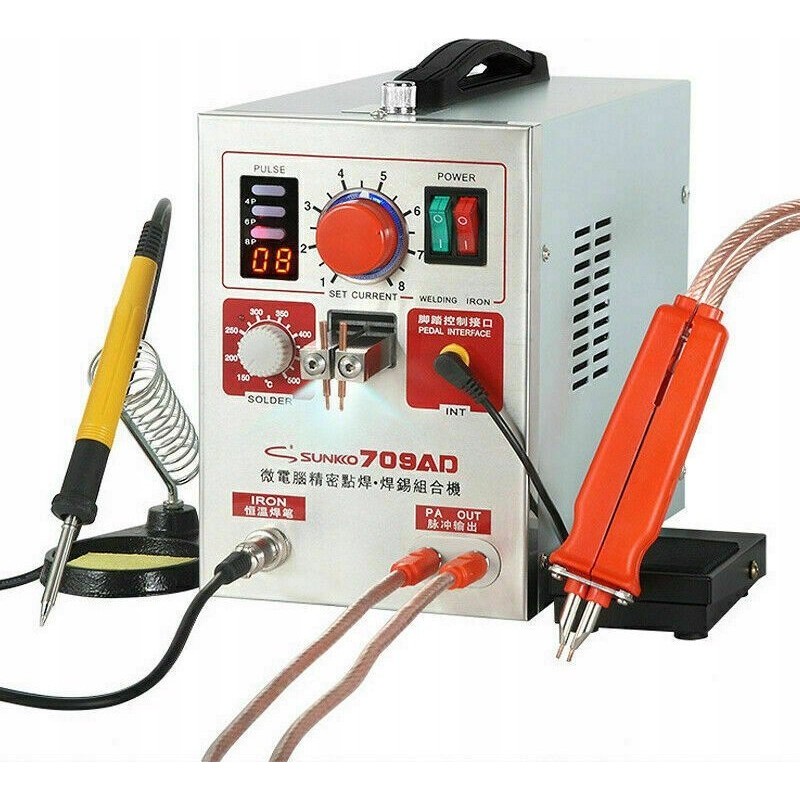

Sunkko 709AD Zellschweißgerät

✅ Schnelles Verschweißen großer Batterien: Effizientes Verbinden großer Batterien für eine schnelle und effektive Montage.

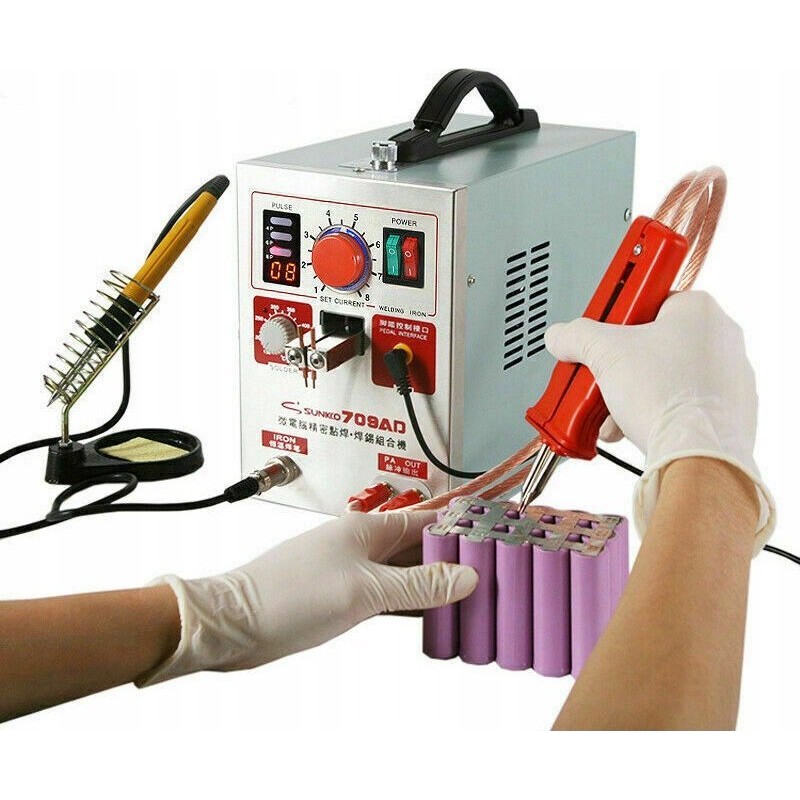

✅ Hochleistungs-Schweißstift HB-70B: Leistungsstarker Schweißstift mit hoher Leistung für präzises und effizientes Schweißen.

✅ Mikrochip-gesteuertes Kühlsystem: Ein fortschrittliches Kühlsystem, das präzise durch einen Mikrochip gesteuert wird, sorgt für optimale Betriebsbedingungen des Geräts, selbst bei intensiven Schweißarbeiten.

✅ Vielseitigkeit: Ideal zum Schweißen verschiedener Arten von Akkus und Metallteilen, was einen vielseitigen Einsatz in der Elektronik-, Automobilindustrie und darüber hinaus gewährleistet.

✅ Hohe Leistung: Dank seiner beeindruckenden Leistung meistert der Punktschweißer auch schwierige Aufgaben und sorgt für effektive und dauerhafte Verbindungen zwischen den Bauteilen.

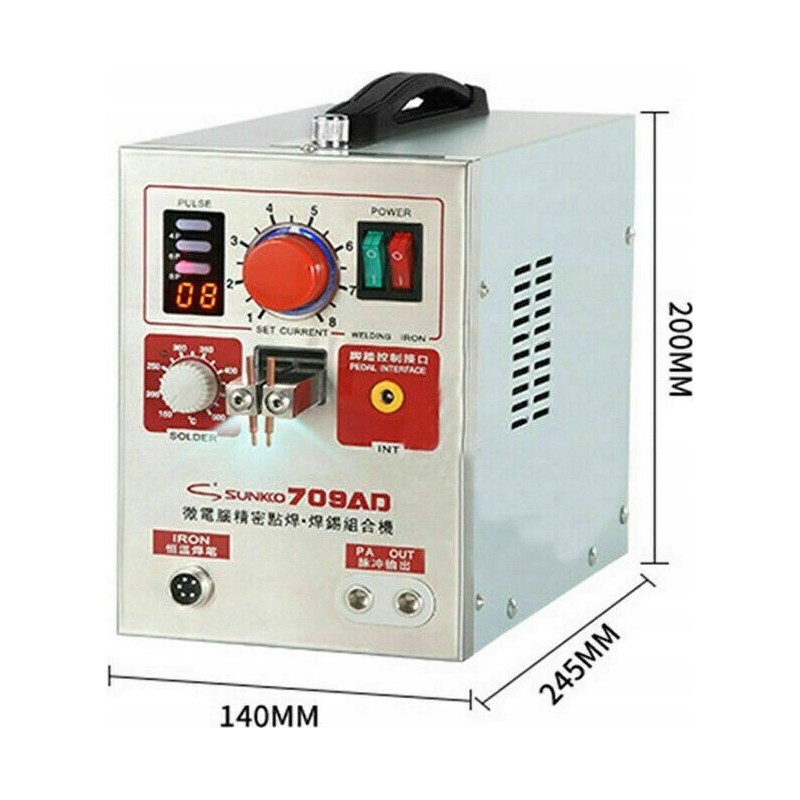

✅ Tragbarkeit und kompakte Bauweise: Der mobile Griff des Schweißgeräts ermöglicht eine freie Handhabung in verschiedenen Bereichen. Das einheitliche Design sowie die kompakte und durchdachte Konstruktion machen das Werkzeug einfach in der Handhabung und Lagerung.

✅ Integrierter Mikrochip zur Vermeidung von Schäden durch Überhitzung: Der eingebaute Mikrochip überwacht und reguliert die Temperatur effektiv und schützt das Gerät vor möglichen Schäden durch Überhitzung.

✅ Schnelles Impulsschweißen mit Induktionsfunktion: Schnelles Schweißen mit Induktionsfunktion für blitzschnelles und präzises Schweißen.

✅ Hand- und Oberdruck-Schweißmodi: Flexible Nutzung dank der Wahlmöglichkeit zwischen Hand- und Oberdruck-Schweißmodus.

✅ Automatischer Unterbrechungsschutz: Eine automatische Abschaltfunktion, die das Gerät vor möglichen Schäden durch Fehlfunktionen schützt.

✅ Überhitzungsschutz beim Schweißen: Dient dazu, eine übermäßige Erwärmung während des Schweißvorgangs zu verhindern.

✅ Drehzahl 4100/min: Hohe Drehzahl des Lüfters, was zu Effizienz und Schnelligkeit bei der Arbeit beiträgt.

⚙️ Lötkolben mit konstanter Temperatur:

• Lötkolben mit präziser Temperaturregelung, ausgestattet mit einer T12-Spitze.
• Dank der Antistatik-Funktion eignet er sich ideal zum Löten von SMD-Bauteilen und Leiterplatten unter kontrollierten antistatischen Bedingungen.
• Die Temperatur kann im Bereich von 150 bis 480 °C mit einer Genauigkeit von 5 °C eingestellt werden, was eine Anpassung an verschiedene Anwendungen ermöglicht.

⚙️ Löten von Schutzschaltungen für Batterien:

• Dient zum Löten von Schutzschaltungen an Akkupacks.
• Der statische Ableitwiderstand wird unter 5 mV gehalten, was dieses Gerät zu einem speziellen Werkzeug für das Löten von Batterieschutzschaltungen macht.

⚙️ Leistung des 50-W-Heizelements:

• Das 50-W-Heizelement garantiert ein schnelles Erreichen der erforderlichen Temperatur, was zu einem effizienten und effektiven Löten führt.

⚙️ Einfacher Austausch der T12-Spitze:

• Der einfache Austausch der Lötspitzen gegen verschiedene Spitzenformen ermöglicht die Anpassung des Lötgeräts an unterschiedliche Lötanwendungen.

✅ Komfortable Fußsteuerung: Das Schweißgerät ist mit einer Fußsteuerung ausgestattet, die die Bedienung der Maschine per Fußpedal ermöglicht und so Bewegungsfreiheit, Präzision beim Schweißen sowie Sicherheit gewährleistet.

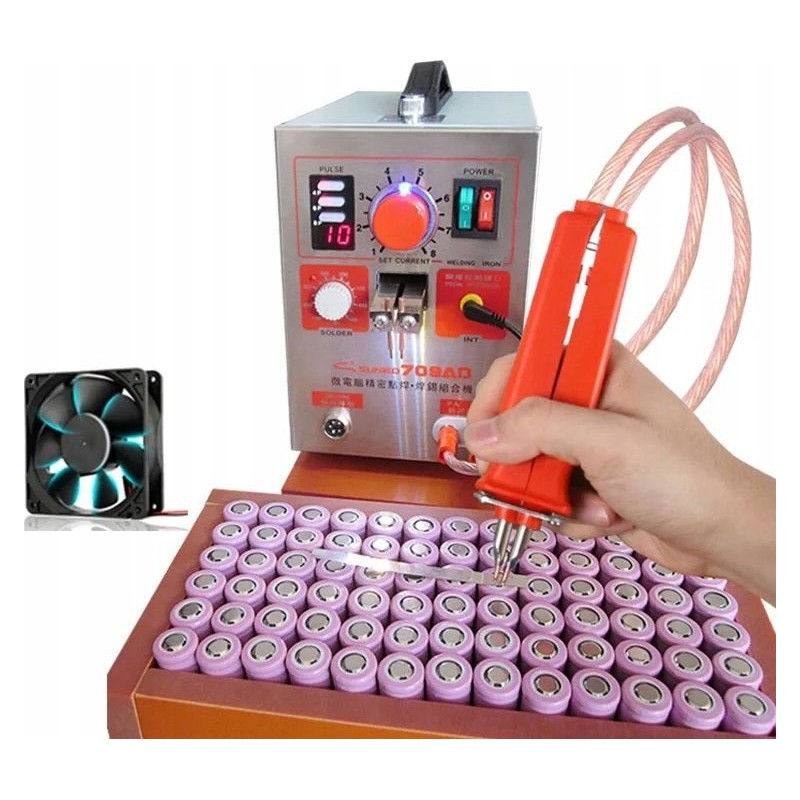

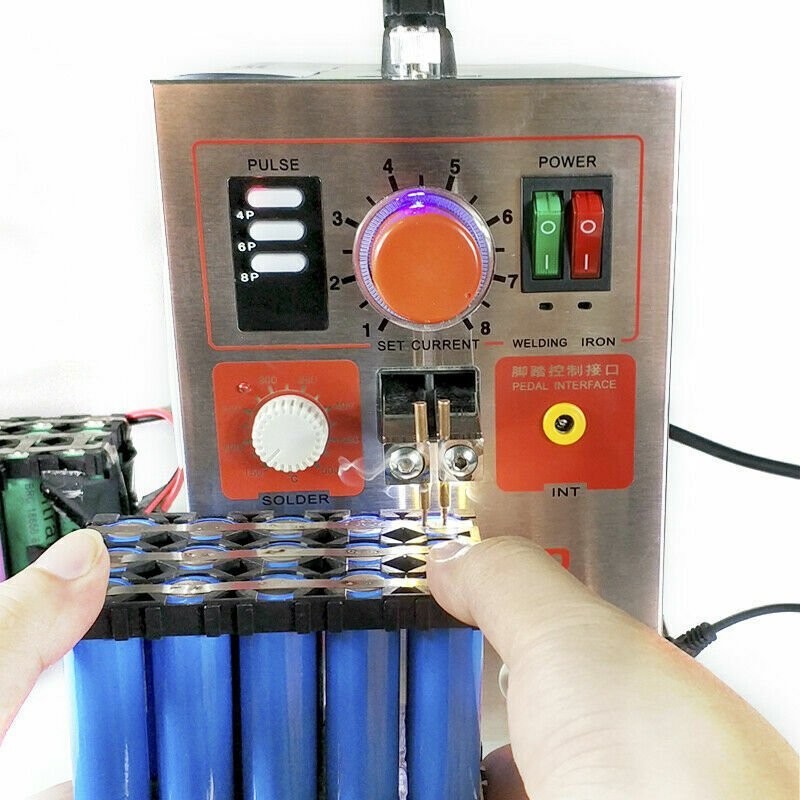

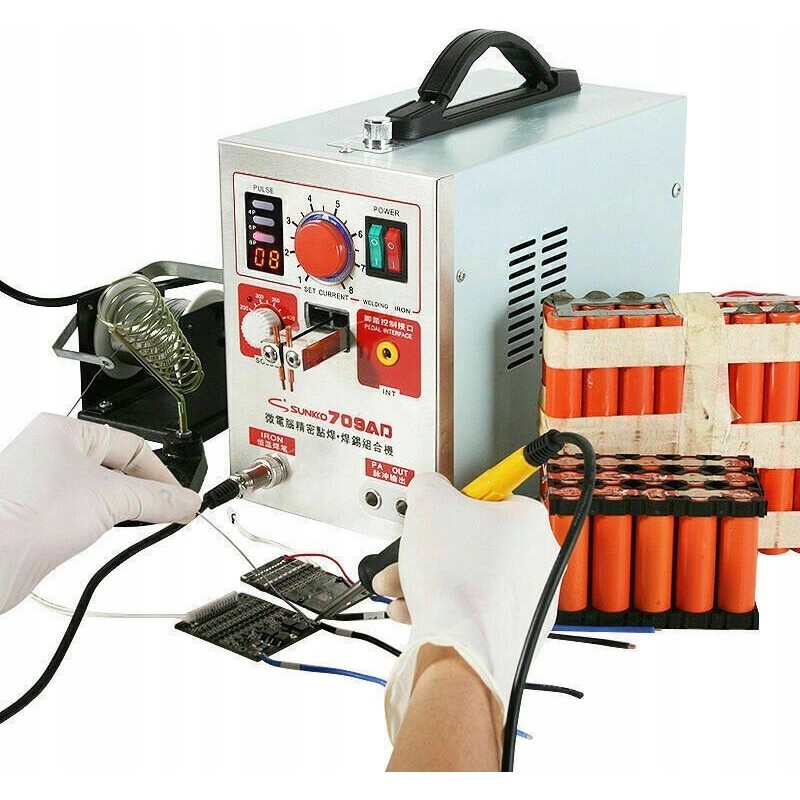

✅ Ideal für Lithium-Akkusätze: Der Schweißer eignet sich hervorragend für den Bau großer Lithium-Akkusätze und garantiert solide und dauerhafte Verbindungen. Dieses zuverlässige Werkzeug meistert selbst die anspruchsvollsten Aufgaben.

✅ LED-Beleuchtung: Die zusätzliche LED-Beleuchtung erleichtert die Arbeit bei schlechten Lichtverhältnissen und sorgt für bessere Sicht beim Schweißen.

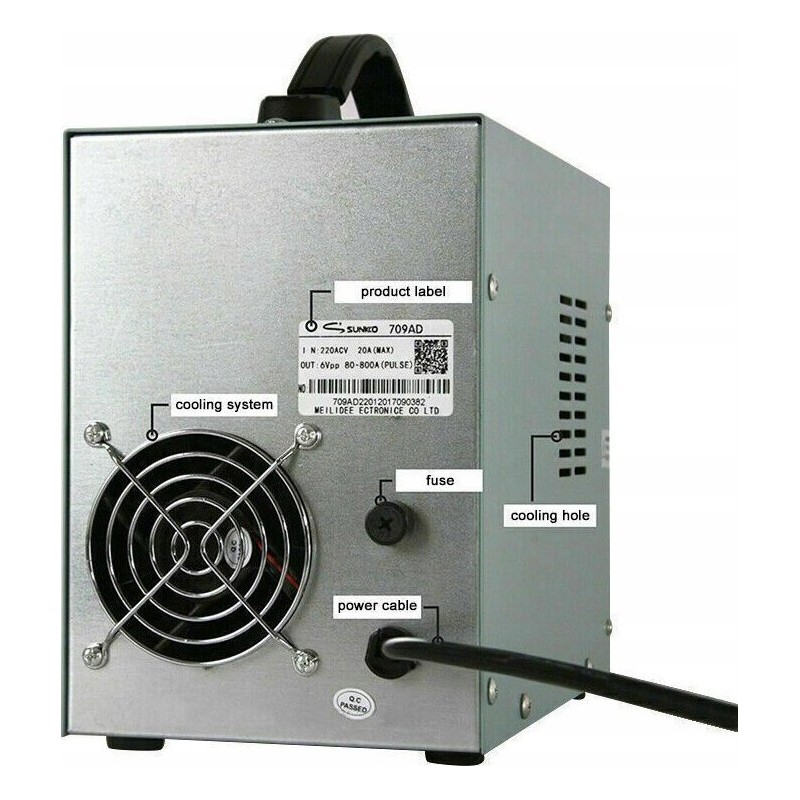

✅ Effektive Wärmeableitung: Eine gute Wärmeableitung wirkt sich positiv auf die Leistung und Lebensdauer des Geräts aus, was bei intensiver Nutzung von Bedeutung ist.

✅ Schweißdruckregler: Der Schweißdruckregler an der Oberseite ermöglicht die Anpassung des Drucks an Werkstücke unterschiedlicher Dicke, was sich positiv auf die Schweißgenauigkeit auswirkt.

✅ Vielfältige Einsatzmöglichkeiten: Dank der kompakten Bauweise ist das Schweißgerät leicht zu transportieren und zu bedienen und eignet sich für verschiedene Anwendungen, wie das Schweißen von Akkus, Knopfzellen, Polymerbatterien sowie in der Elektronikindustrie, der Wartung, der Batterieindustrie, beim Schweißen, bei Leiterplatten usw.

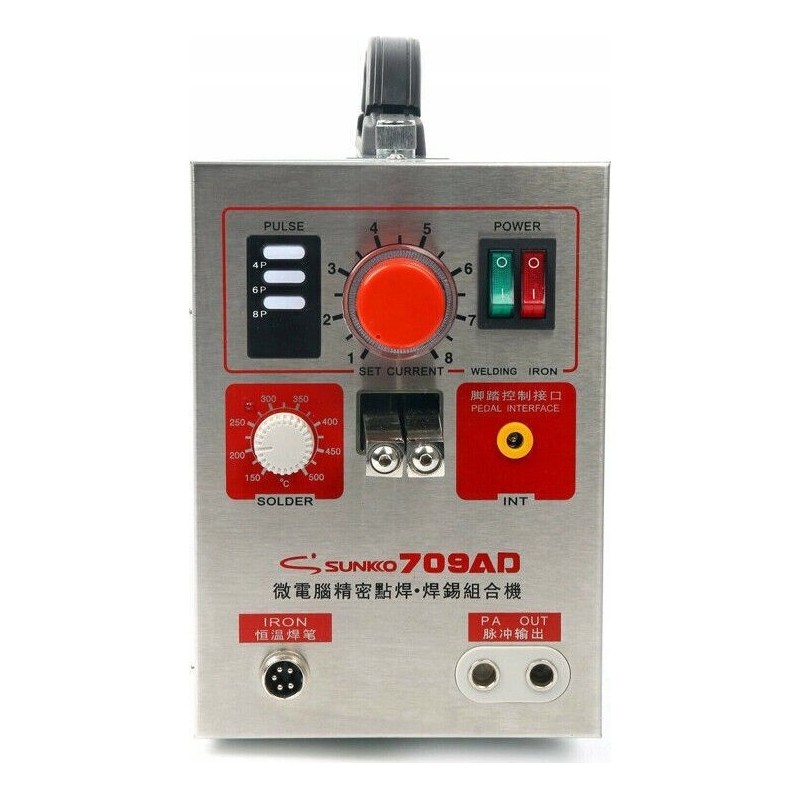

✅ Netzschalter: Der grüne Schalter ist der Hauptschalter. Er steuert den Schweißbereich. Der rote Schalter steuert den Lötbereich. (Um den Lötbereich zu nutzen, schalten Sie bitte beide Schalter – den grünen und den roten – ein.)

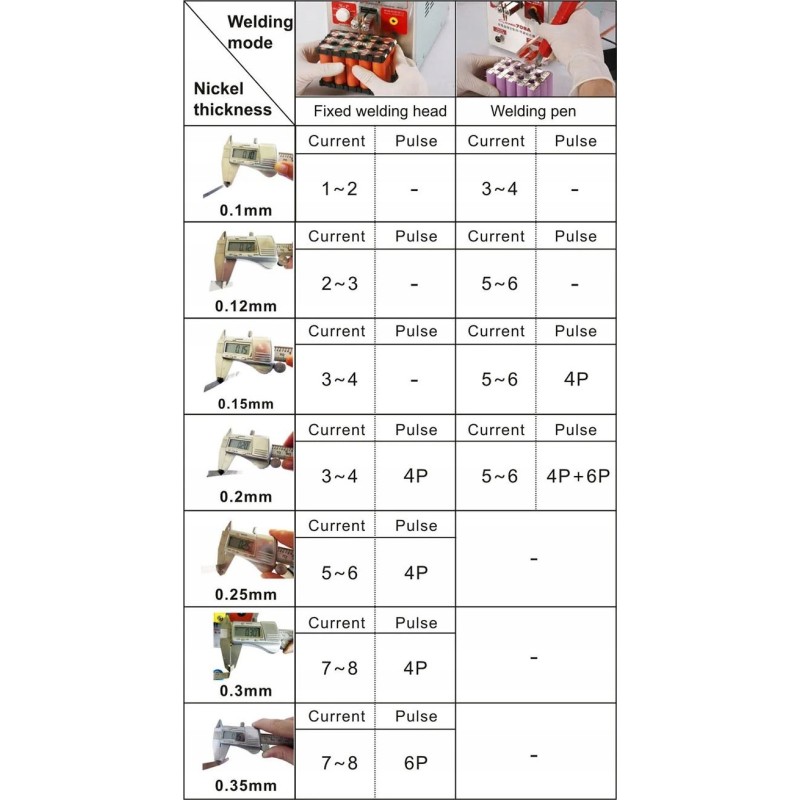

✅ Einstellung der Schweißimpulse:

• Wenn Sie den Schalter nicht drücken, sind 2 Impulse eingestellt.
• Ein Druck auf 4P bedeutet 4 Impulse.
• Ein Druck auf 6P bedeutet 6 Impulse.
• Drücken von 8P bedeutet 8 Impulse.
• Drücken von 4P und 6P bedeutet insgesamt 10 Impulse.
• Ein Drücken von 6P und 8P bedeutet insgesamt 14 Impulse.
• Das Drücken von 4P, 6P und 8P bedeutet insgesamt 18 Impulse.

✳️ So stellst du den Druck beim Schweißen ein:

Prüfen Sie das Material: Schätzen Sie die Dicke des Materials, das Sie verschweißen möchten. Stellen Sie sicher, dass das Werkzeug für die jeweilige Materialart geeignet ist.

Beobachten Sie die Schweißstelle: Beobachten Sie die Schweißstelle während des Vorgangs genau. Stellen Sie sicher, dass die Schweißenergie gleichmäßig verteilt wird.

Einstellungen entsprechend der Dicke:

• Wenn Sie dickeres Material verschweißen: Drehen Sie den Drehknopf im Uhrzeigersinn.
• Wenn Sie dünneres Material verschweißen: Drehen Sie den Drehknopf gegen den Uhrzeigersinn.

Anpassung gemäß den Angaben: Halten Sie sich an die Angaben zur Materialstärke, um den Druck präzise einzustellen. Die Herstellerangaben sind entscheidend für den optimalen Einsatz des Geräts.

Überwachen Sie die Ergebnisse: Beobachten Sie nach der Druckanpassung aufmerksam die Schweißergebnisse. Stellen Sie sicher, dass die erzielten Verbindungen fest und ästhetisch ansprechend sind.

Testen Sie an Probestücken: Führen Sie Tests an Probestücken durch, um die Wirksamkeit der Druckanpassungen zu überprüfen.

Nehmen Sie weitere Anpassungen vor: Passen Sie den Druck je nach Materialart weiter an, um optimale Schweißbedingungen aufrechtzuerhalten.

Die Druckanpassung gemäß den oben genannten Schritten ermöglicht effektive und dauerhafte Schweißnähte.

‼️ Beachten Sie diese Regeln bei der Verwendung des Schweißgeräts

• Stabile Stromversorgung: Um beste Ergebnisse zu erzielen, wird empfohlen, das Schweißgerät an eine Wandsteckdose anzuschließen, um eine stabile Stromversorgung zu gewährleisten.
• Stromschutz: Der Nennauslösestrom des Schutzschalters sollte 40–63 A betragen, um dem kurzzeitigen hohen Schweißstrom standzuhalten. Durch einen angemessenen Stromschutz sorgen Sie für sichere Arbeitsbedingungen und verlängern die Lebensdauer des Schweißgeräts.
• Präzise Einstellungen: Der Druckregler sollte je nach Bedarf auf den entsprechenden Wert eingestellt werden. Dies gewährleistet ein effektives Schweißen.
• Sauberhaltung: Durch regelmäßiges Reinigen der Nadeloberflächen mit Schleifpapier bleibt das Gerät in einem einwandfreien Zustand.
• Schärfe der Schweißnadeln: Achten Sie auf die Schärfe der Schweißnadeln, um optimale Ergebnisse zu erzielen.

❗️ Achtung! Während des Betriebs kann es aufgrund der hohen Leistung und der sofortigen Entladung hoher Stromstärken zu kurzzeitigen Lichtblitzen kommen. Dies ist ein normales Phänomen und beeinträchtigt die Wirksamkeit des Schweißgeräts nicht.

✓ Einstellung der Impulsleistung: Die fortschrittliche Funktion zur Einstellung der Impulsleistung und der Anzahl der Wiederholungen ermöglicht die vollständige Kontrolle über den Schweißprozess. Dies garantiert dauerhafte und zuverlässige Verbindungen, die den höchsten Standards entsprechen.

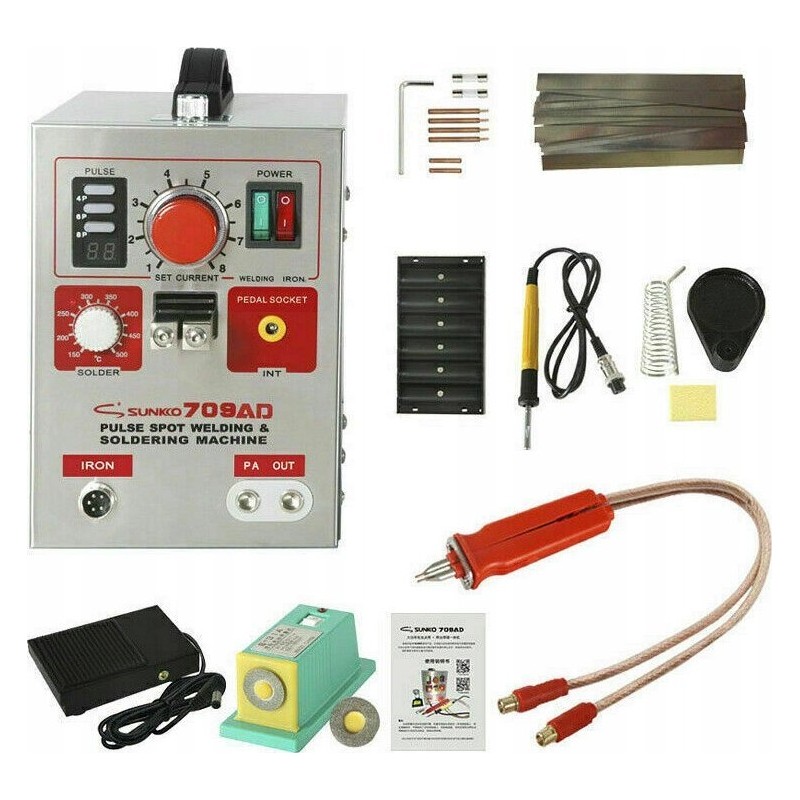

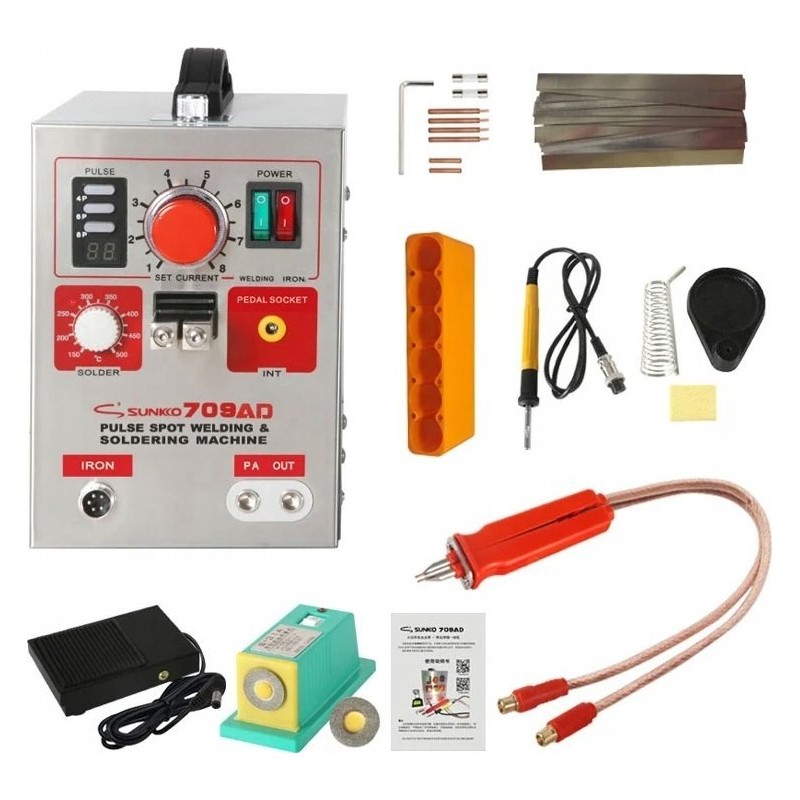

✳️ Im Lieferumfang enthalten:

• Schweißgerät Sunkko 709AD
• Schweißstift HB-70B
• Inbusschlüssel
• Lötkolben T12
• Lötkolbenhalter mit Schwamm
• 2 x 20-A-Sicherung
• 4 x Schweißnadel
• 2 x Schweißnadel für Stift
• Form für Zellen
• Fußpedal
• 100 x Nickelplättchen
• Elektrischer Schleifer S-31A für Schweißnadeln
