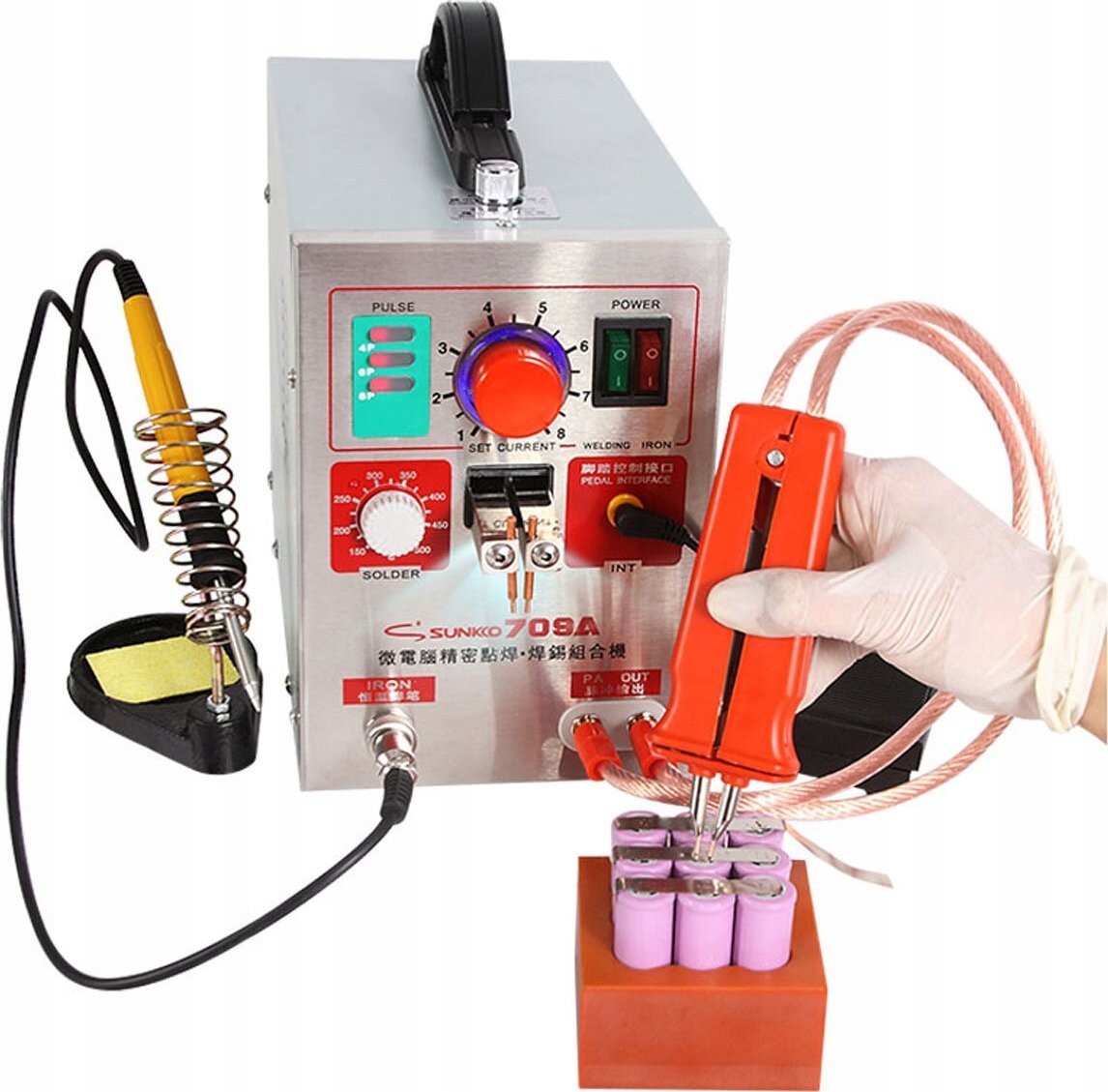

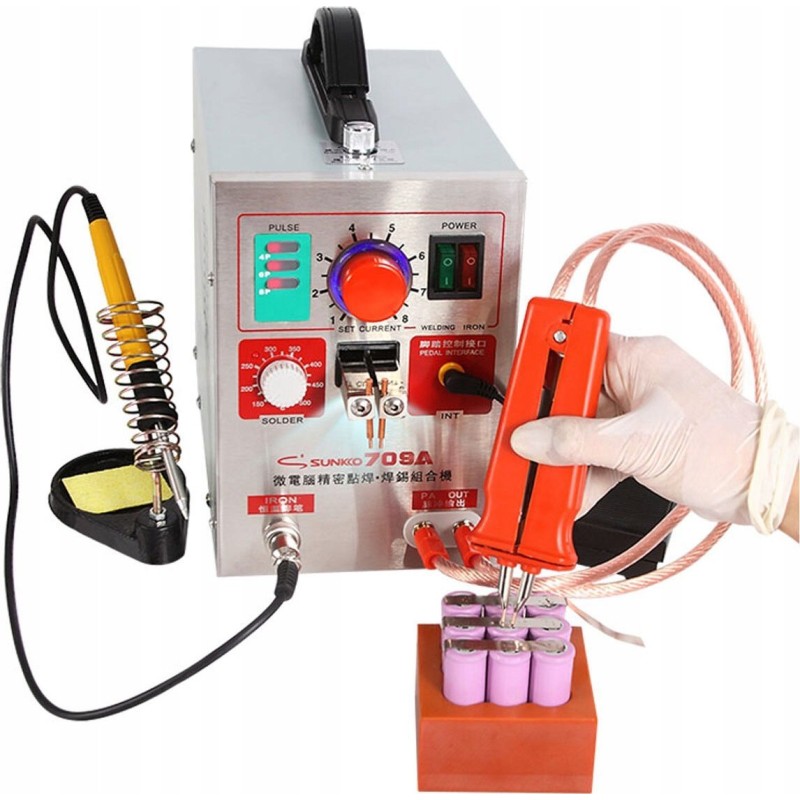

Sunkko 709A Zellenschweißgerät

✅ Blitzschnelles Verschweißen großer Batterien: Effizientes Verschweißen großer Batterien für eine schnelle Montage.

✅ Leistungsstarker Schweißstift HB-70B: Ein leistungsstarker Schweißstift für perfektes und effizientes Schweißen.

✅ Vielseitigkeit: Ideal zum Schweißen verschiedener Arten von Akkus und Metallteilen, nicht nur in der Elektronik- und Automobilbranche.

✅ Enorme Leistung: Der Punktschweißer bewältigt schwierige Aufgaben und sorgt für dauerhafte Verbindungen zwischen den Bauteilen.

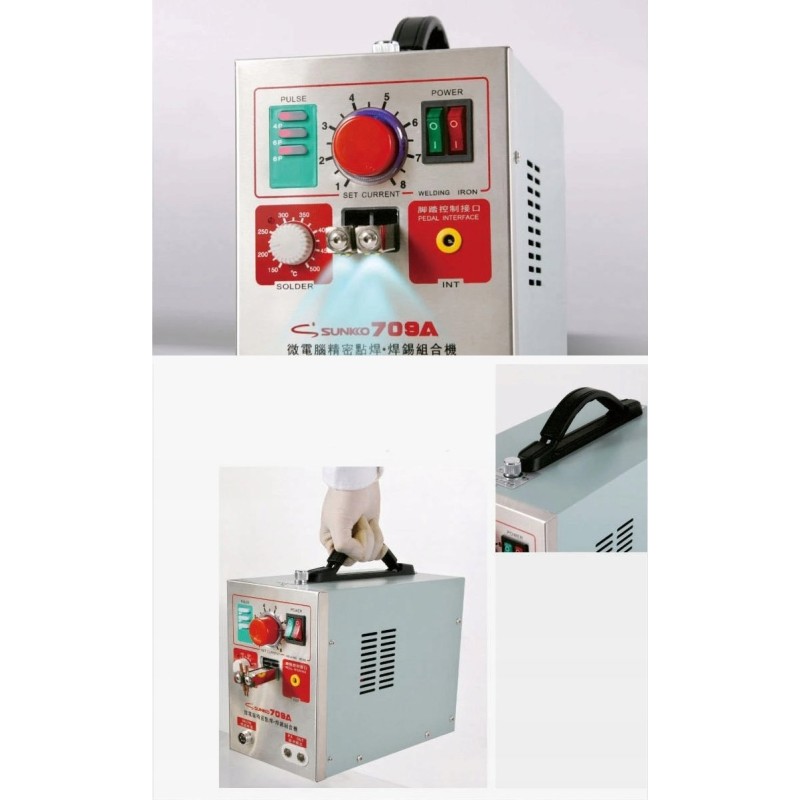

✅ Mobilität und kompaktes Design: Der mobile Griff ermöglicht freie Bewegung in verschiedenen Bereichen. Einfache Handhabung und Lagerung dank des einheitlichen und kompakten Designs.

✅ Schnelles Impulsschweißen mit Induktionssteuerung: Schnelles Schweißen mit präziser Induktionssteuerung.

✅ Hand- und Druckmodus: Flexible Einsatzmöglichkeiten dank Hand- und Druckmodus.

⚙️ Lötkolben mit konstanter Temperatur:

• Lötkolben mit präziser Temperaturregelung, ausgestattet mit einer T12-Spitze.
• Dank der Antistatik-Funktion eignet er sich ideal zum Löten von SMD-Bauteilen und Leiterplatten unter kontrollierten antistatischen Bedingungen.
• Die Temperatur kann im Bereich von 150 bis 480 °C mit einer Genauigkeit von 5 °C eingestellt werden, was eine Anpassung an verschiedene Anwendungen ermöglicht.

⚙️ Löten von Schutzschaltungen für Batterien:

• Dient zum Löten von Schutzschaltungen an Akkupacks.
• Der statische Ableitwiderstand wird unter 5 mV gehalten, was dieses Gerät zu einem speziellen Werkzeug für das Löten von Batterieschutzschaltungen macht.

⚙️ Leistung des 50-W-Heizelements:

• Das 50-W-Heizelement garantiert ein schnelles Erreichen der erforderlichen Temperatur, was zu einem effizienten und effektiven Löten führt.

⚙️ Einfacher Austausch der T12-Spitze:

• Der einfache Austausch der Lötspitzen gegen verschiedene Spitzenformen ermöglicht die Anpassung des Lötgeräts an unterschiedliche Lötanwendungen.

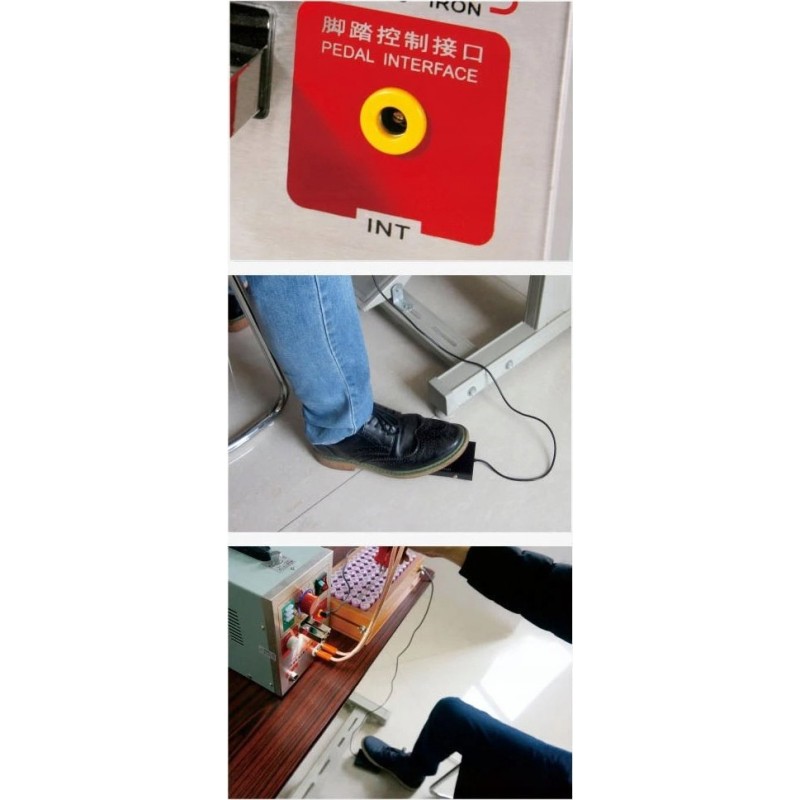

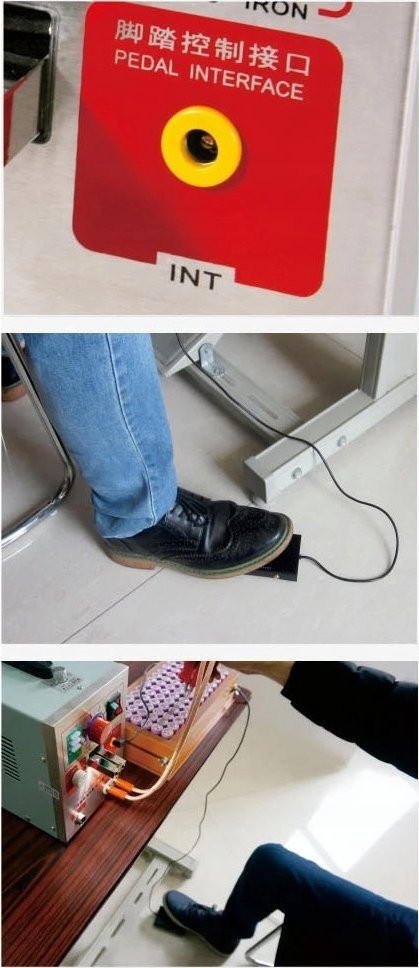

✅ Komfortable Fußsteuerung: Das Schweißgerät ist mit einer Fußsteuerung ausgestattet, die die Bedienung der Maschine per Fußpedal ermöglicht und so Bewegungsfreiheit, Präzision beim Schweißen sowie Sicherheit gewährleistet.

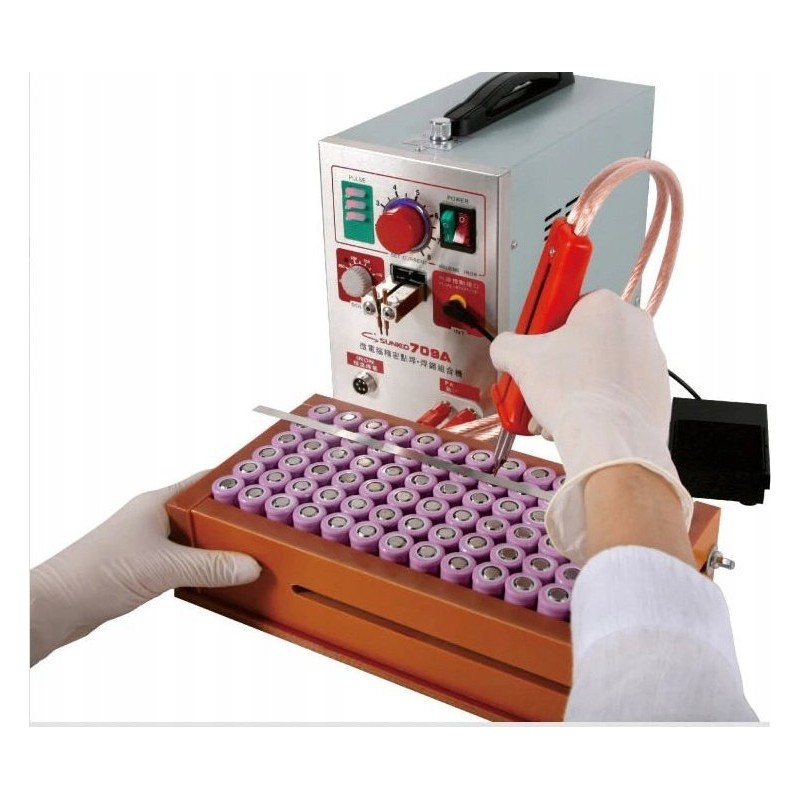

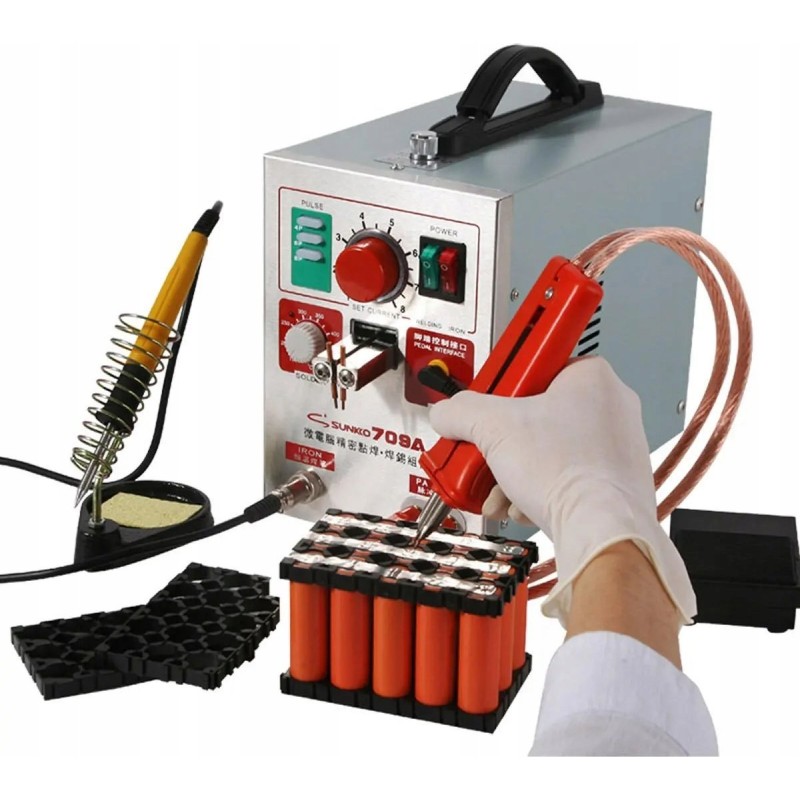

✅ Ideal für Lithium-Akkusätze: Der Schweißer eignet sich hervorragend für den Bau großer Lithium-Akkusätze und garantiert solide und dauerhafte Verbindungen. Dieses zuverlässige Werkzeug meistert selbst die anspruchsvollsten Aufgaben.

✅ LED-Beleuchtung: Die zusätzliche LED-Beleuchtung erleichtert die Arbeit bei schlechten Lichtverhältnissen und sorgt für bessere Sichtbarkeit beim Schweißen.

✅ Effektive Wärmeableitung: Eine gute Wärmeableitung wirkt sich positiv auf die Leistung und Lebensdauer des Geräts aus, was bei intensiver Nutzung von Bedeutung ist.

✅ Schweißdruckregler: Der Schweißdruckregler an der Oberseite ermöglicht die Anpassung des Drucks an Werkstücke unterschiedlicher Dicke, was sich positiv auf die Schweißgenauigkeit auswirkt.

✅ Vielfältige Einsatzmöglichkeiten: Dank der kompakten Bauweise ist das Schweißgerät leicht zu transportieren und zu bedienen und eignet sich für verschiedene Anwendungen, wie das Schweißen von Akkus, Knopfzellen, Polymerbatterien sowie in der Elektronikindustrie, Wartung, Batterieindustrie, beim Schweißen, bei Leiterplatten usw.

✅ Netzschalter: Der grüne Schalter ist der Hauptschalter. Er steuert den Schweißbereich. Der rote Schalter steuert den Lötbereich. (Um den Lötbereich zu nutzen, schalten Sie bitte beide Schalter – den grünen und den roten – ein.)

✅ Einstellung der Schweißimpulse:

• Wenn Sie den Schalter nicht drücken, sind 2 Impulse eingestellt.
• Ein Druck auf 4P bedeutet 4 Impulse.
• Ein Druck auf 6P bedeutet 6 Impulse.
• Drücken von 8P bedeutet 8 Impulse.
• Drücken von 4P und 6P bedeutet insgesamt 10 Impulse.
• Ein Drücken von 6P und 8P bedeutet insgesamt 14 Impulse.
• Das Drücken von 4P, 6P und 8P bedeutet insgesamt 18 Impulse.

✳️ So stellst du den Druck beim Schweißen ein:

Prüfen Sie das Material: Schätzen Sie die Dicke des Materials, das Sie verschweißen möchten. Stellen Sie sicher, dass das Werkzeug für die jeweilige Materialart geeignet ist.

Beobachten Sie die Schweißstelle: Beobachten Sie die Schweißstelle während des Vorgangs genau. Stellen Sie sicher, dass die Schweißenergie gleichmäßig verteilt wird.

Einstellungen entsprechend der Dicke:

• Wenn Sie dickeres Material verschweißen: Drehen Sie den Drehknopf im Uhrzeigersinn.
• Wenn Sie dünneres Material verschweißen: Drehen Sie den Knopf gegen den Uhrzeigersinn.

Anpassung gemäß den Angaben: Halten Sie sich an die Angaben zur Materialstärke, um den Druck präzise einzustellen. Die Herstellerangaben sind entscheidend für den optimalen Einsatz des Geräts.

Überwachen Sie die Ergebnisse: Beobachten Sie nach der Druckanpassung aufmerksam die Schweißergebnisse. Stellen Sie sicher, dass die erzielten Verbindungen fest und ästhetisch ansprechend sind.

Testen Sie an Probestücken: Führen Sie Tests an Probestücken durch, um die Wirksamkeit der Druckanpassungen zu überprüfen.

Nehmen Sie weitere Anpassungen vor: Passen Sie den Druck je nach Materialart weiter an, um optimale Schweißbedingungen zu gewährleisten.

Durch die Druckanpassung gemäß den oben genannten Schritten erzielen Sie effektive und dauerhafte Schweißnähte.

✳️ Gerätespezifikationen:

• Eingangsspannung: AC 220 V/110 V ± 20 V
• Leistung: 3,2 kW (Spitzenleistung)
• Schweißstrom: 120~1200 A (Oberteil-Schweißmodus)
• Impulsdauer: 1~10 ms (einstellbar)
• 4-Impuls-Zeit: 2~20 ms (einstellbar)
• 8-Puls-Zeit: 8–80 ms (einstellbar)
• Schweißstrom: 500 A
• Abmessungen: 140 x 245 x 200 mm
• Nettogewicht: 5,5 kg
• Geeignete Dicke der Unterlegscheiben: 0,15–0,35 mm für den festen Kopf
• Geeignete Unterlegscheibendicke: 0,05–0,2 mm für den Stift

✳️ Spezifikation der Schweißspitze:

• Einstellbarer Abstand zwischen den Schweißspitzen: 2–7 mm
• Gesamtlänge mit Kabel: 630 mm x 2
• Durchmesser des Kolbenkabels: 18
• Spitzengröße: 15 × 7 mm
• Schweißstrom: 500 A

✳️ Spezifikationen des Lötkolbens:

• Temperaturbereich: 150 °C bis 450 °C
• Konstante Temperatur: +/- 5 °C
• Ausgangsspannung: 20 VDC
• Leistung: 50 W
• Aufheizzeit: 6–8 s bis 300 °C

‼️ Beachte diese Regeln bei der Verwendung des Schweißgeräts

• Stabile Stromversorgung: Um optimale Ergebnisse zu erzielen, wird empfohlen, das Schweißgerät an eine Wandsteckdose anzuschließen, um eine stabile Stromversorgung zu gewährleisten.
• Stromschutz: Der Nennauslösestrom des Schutzschalters sollte 40–63 A betragen, um dem kurzzeitigen hohen Schweißstrom standzuhalten. Durch einen angemessenen Stromschutz sorgen Sie für sichere Arbeitsbedingungen und verlängern die Lebensdauer des Schweißgeräts.
• Präzise Einstellungen: Der Druckregler sollte je nach Bedarf auf den entsprechenden Wert eingestellt werden. Dies gewährleistet ein effektives Schweißen.
• Sauberhaltung: Durch regelmäßiges Reinigen der Nadeloberflächen mit Schleifpapier bleibt das Gerät in einem einwandfreien Zustand.
• Schärfe der Schweißnadeln: Achten Sie auf die Schärfe der Schweißnadeln, um optimale Ergebnisse zu erzielen.

❗️ Achtung! Während des Betriebs kann es aufgrund der hohen Leistung und der sofortigen Entladung hoher Stromstärken zu kurzzeitigen Lichtblitzen kommen. Dies ist ein normales Phänomen und beeinträchtigt die Leistungsfähigkeit des Schweißgeräts nicht.

✓ Einstellung der Impulsleistung: Die fortschrittliche Funktion zur Einstellung der Impulsleistung und der Anzahl der Wiederholungen ermöglicht die vollständige Kontrolle über den Schweißprozess. Dies garantiert dauerhafte und zuverlässige Verbindungen, die den höchsten Standards entsprechen.

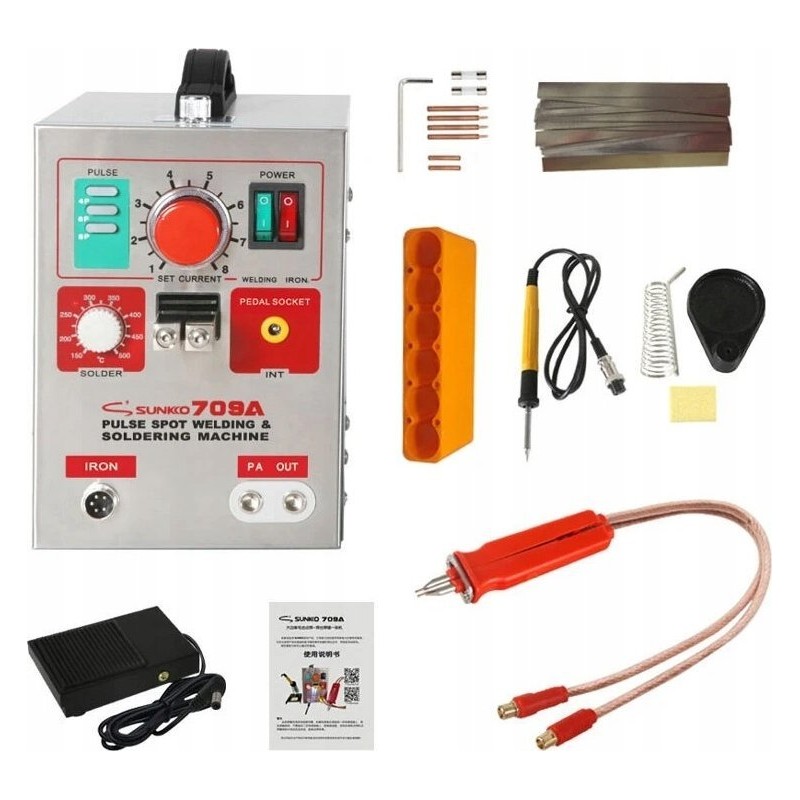

✳️ Im Lieferumfang enthalten:

• Schweißgerät Sunkko 709A
• Schweißstift HB-70B
• Inbusschlüssel
• Lötkolben T12
• Lötkolbenhalter
• 2 x 20-A-Sicherung
• 4 x Schweißnadel
• Schweißnadel für Stift
• Magnetische Form für Zellen
• Fußpedal
• 50 x Nickelplättchen
