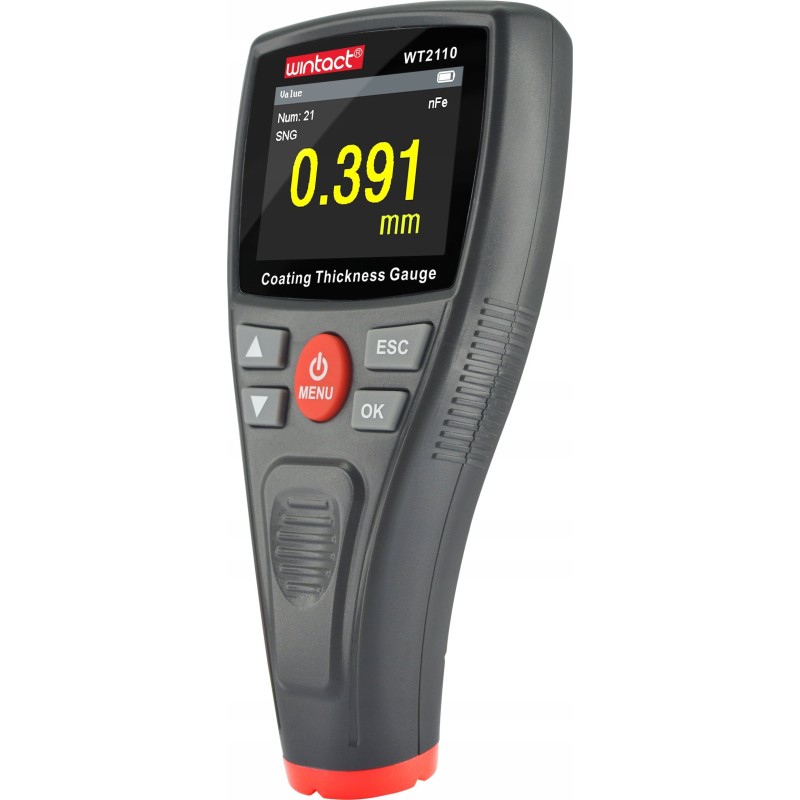

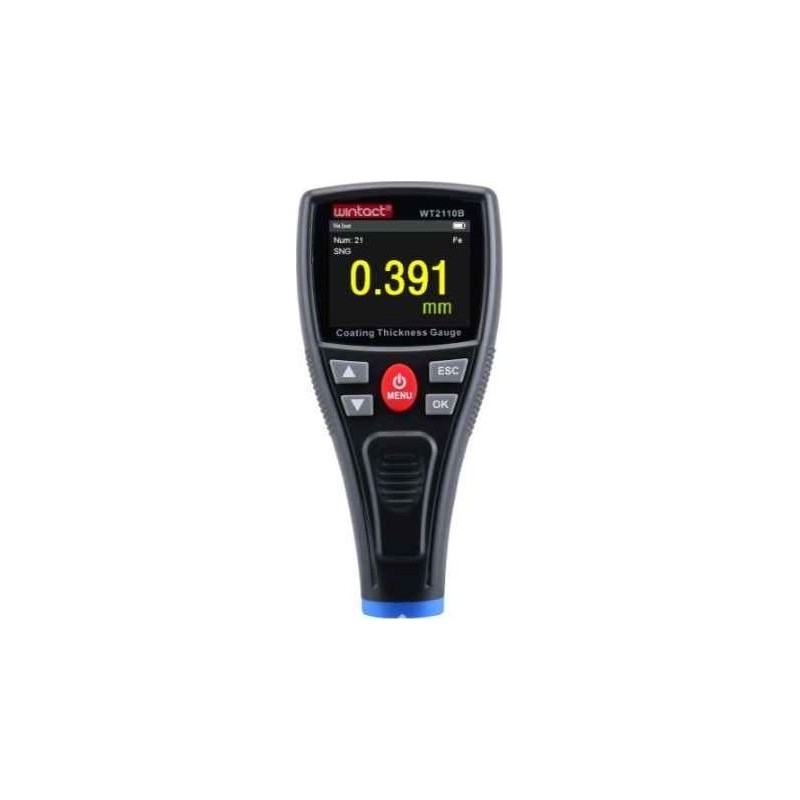

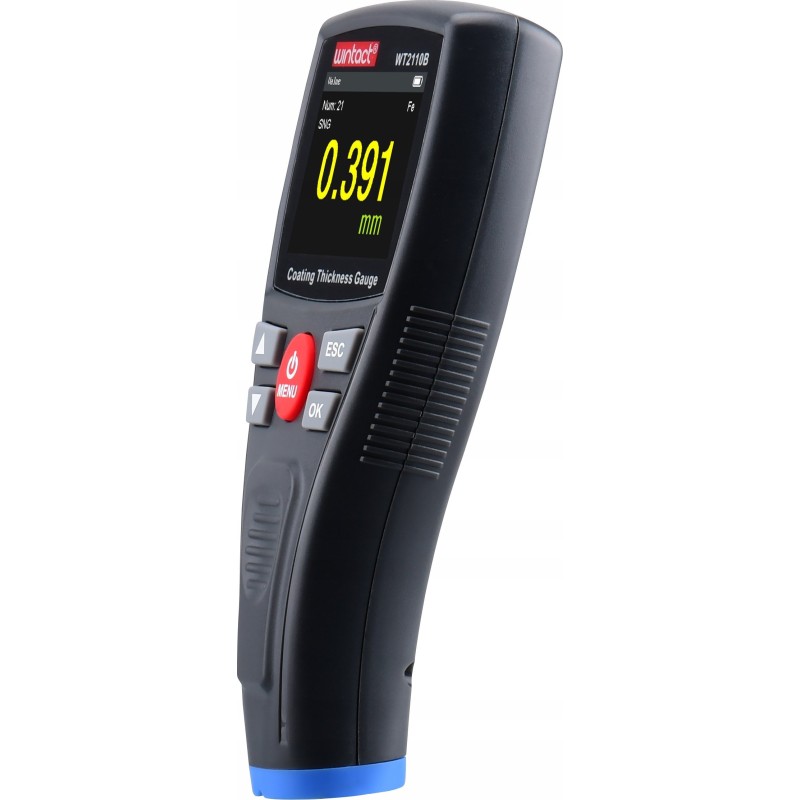

LACKDICKENMESSGERÄT WINTACT WT2110B

Messbereich: 0 – 1500 μm (0 – 1,5 mm)

Schichtdickenmessgerät mit hochauflösendem Farb- und Drehdisplay, Messwertspeicher und Diagrammen.

Professionelles Gerät zur schnellen und genauen Messung der Dicke nichtmagnetischer Beschichtungen auf magnetischen Metalluntergründen sowie nichtmetallischer Beschichtungen auf nichtmagnetischen Metalluntergründen. Das Produkt findet breite Anwendung in der chemischen und metallurgischen Industrie, in der Qualitätskontrolle von Waren, insbesondere in der Automobilindustrie sowie in vielen anderen Bereichen. Das Messgerät ist mit einem hochauflösenden (HD) Farbdisplay ausgestattet.

MERKMALE UND FUNKTIONEN DES GERÄTS:

• HD-Farbdisplay.
• Messung der Dicke nichtmagnetischer Beschichtungen (Lack, Farbe...) auf metallischen Untergründen (z. B. Stahl)
• Messung der Dicke nichtmetallischer Beschichtungen auf nichtmagnetischen Metalluntergründen (z. B. Aluminium)
• Zwei Messmethoden: Einzel- und Dauermessung.
• Drei Kalibrierungsmethoden: Basic (Grundkalibrierung), Offset (Offset-Kalibrierung), Zero Calibration (Nullkalibrierung).
• Messung in metrischen und imperialen Einheiten.
• Datenspeicherung.
• Drehbares Display (automatische Drehung in horizontaler und vertikaler Richtung),
• Aufladen der Akkus mit dem im Lieferumfang enthaltenen Netzteil.
• Beleuchtetes Display.
• Automatische Abschaltung (standardmäßig auf 2 Minuten nach der letzten Bedienung der Benutzeroberfläche eingestellt).
• Bluetooth-Funktion (Verbindung mit dem Gerät über eine entsprechende App).
• Möglichkeit der Datenübertragung über USB (Bedienung über PC-Software).

VERFÜGBARE MESSOPTIONEN:

• DIF: Differenz zum vorherigen Messwert.
• AVG: Durchschnittswert
• MAX: Maximalwert
• MIN: Minimalwert
• HIGH: Obergrenze
• LOW: Untergrenze
• SDEV: Standardabweichung
• CV%: Variationskoeffizient

Gemessener Wert und Vorschau früherer Messungen:

• Auf der Benutzeroberfläche werden die letzten 12 Messungen angezeigt.
• Das Balkendiagramm zeigt die Anteile des Messwerts im Verhältnis zum festgelegten Messbereich.
• Im Balkendiagramm sind die untere und obere Grenze sichtbar.
• Eine Messung, deren Wert innerhalb des festgelegten Bereichs liegt, wird im Diagramm grün dargestellt.
• Eine Messung, deren Wert nicht innerhalb des festgelegten Bereichs liegt, wird im Diagramm rot dargestellt.

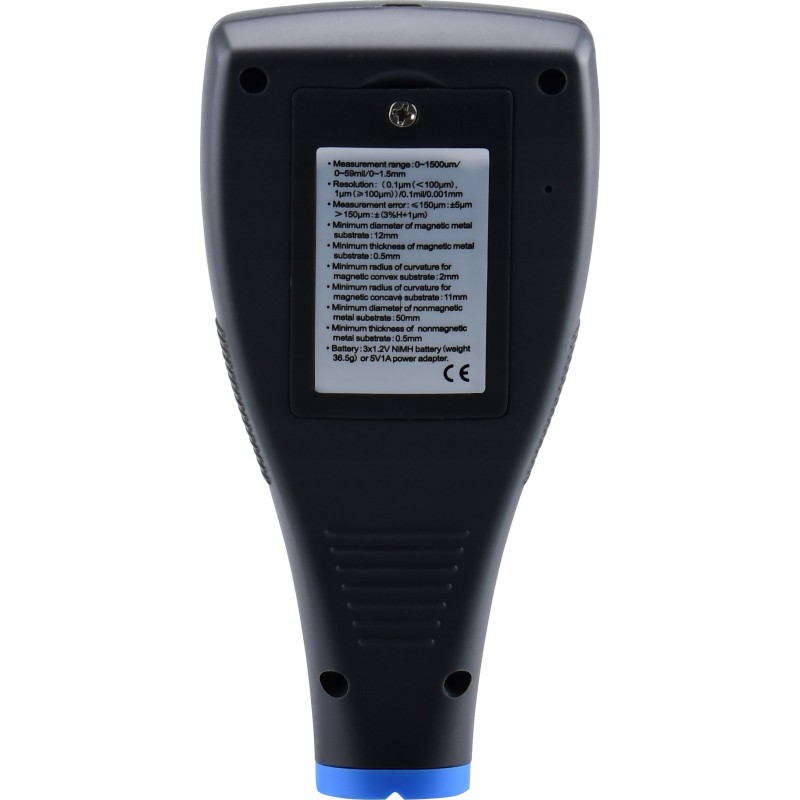

TECHNISCHE DATEN:

• Messbereich: 0 – 1500 μm (0 – 1,5 mm)
• Auflösung: 0,1 μm (<100 μm) / 1 μm (≥100 μm)
• Mindestdurchmesser des Messobjekts: 12 mm
• Mindestdicke des Metalluntergrunds: 0,5 mm
• Mindestkrümmungsradius für magnetische konvexe Substrate: 2 mm
• Minimaler Krümmungsradius für magnetische konkave Untergründe: 11 mm
• Mindestdurchmesser des nichtmagnetischen Metalluntergrunds: 50 mm
• Mindestdicke des nichtmagnetischen Metalluntergrunds: 0,5 mm
• Stromversorgung: 3 x 1,2-V-AAA-Akku oder 5-V-1-A-Netzteil
• Abmessungen: 70,6 x 38,6 x 149,59 mm
• Gewicht: 137 g (inkl. Batterien)

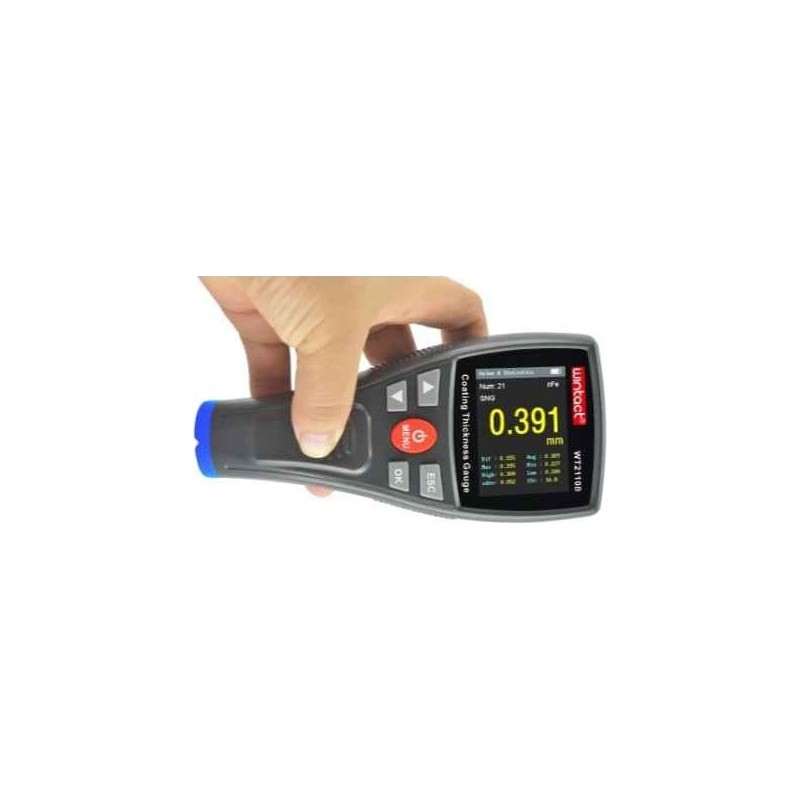

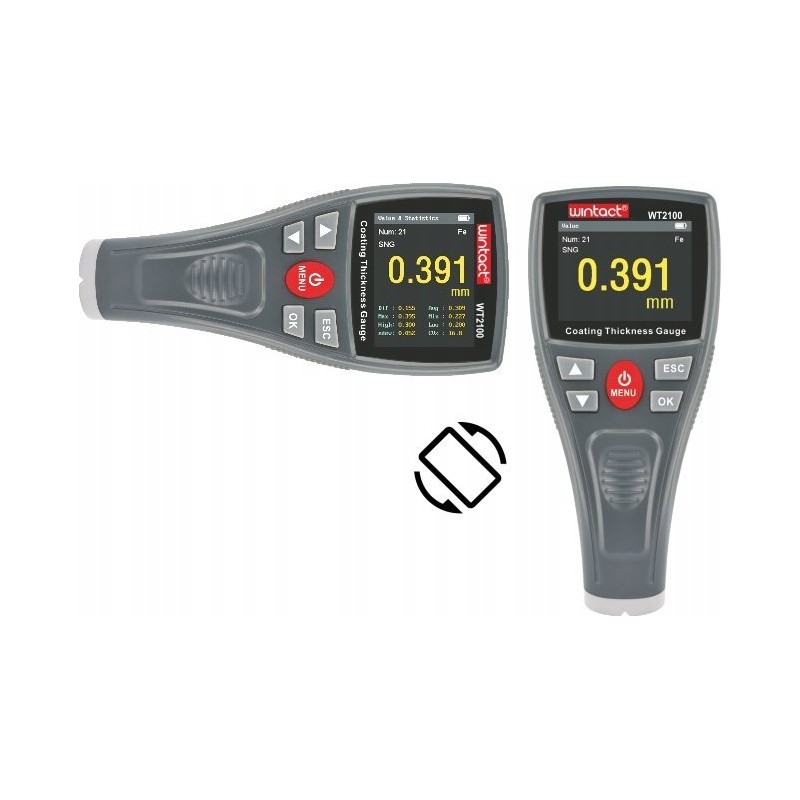

DER BILDSCHIRM DREHT SICH JE NACH DER POSITION DES GERÄTS. DADURCH WIRD DIE BEDIENUNG DES GERÄTS NOCH KOMFORTABLER.

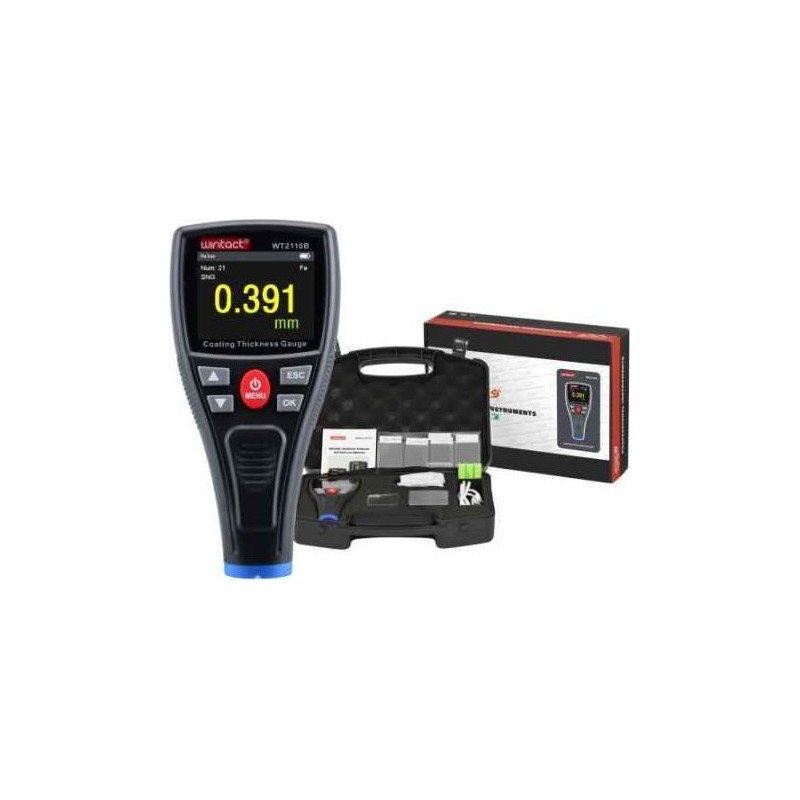

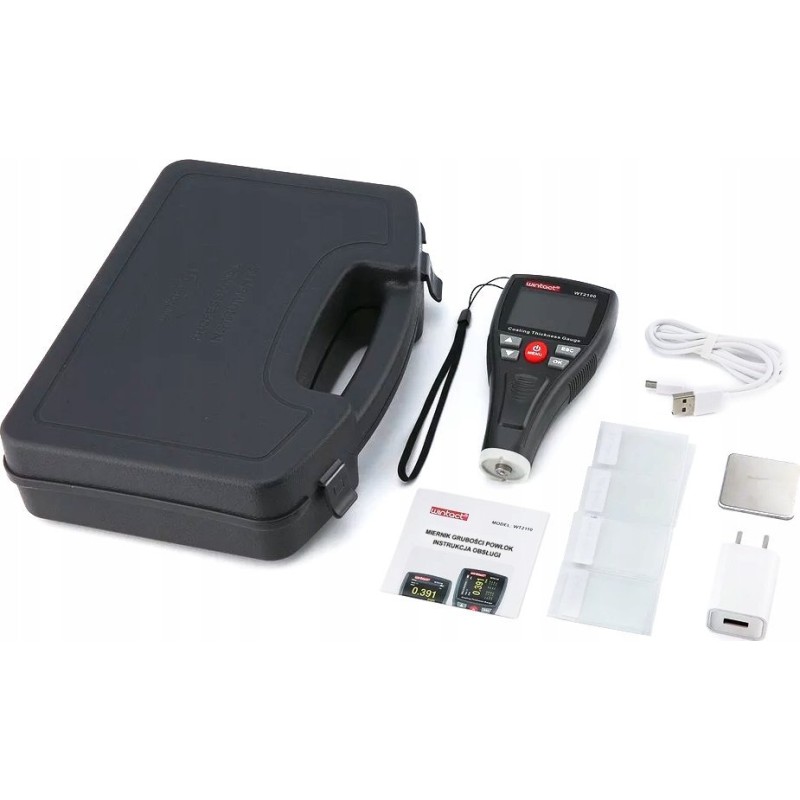

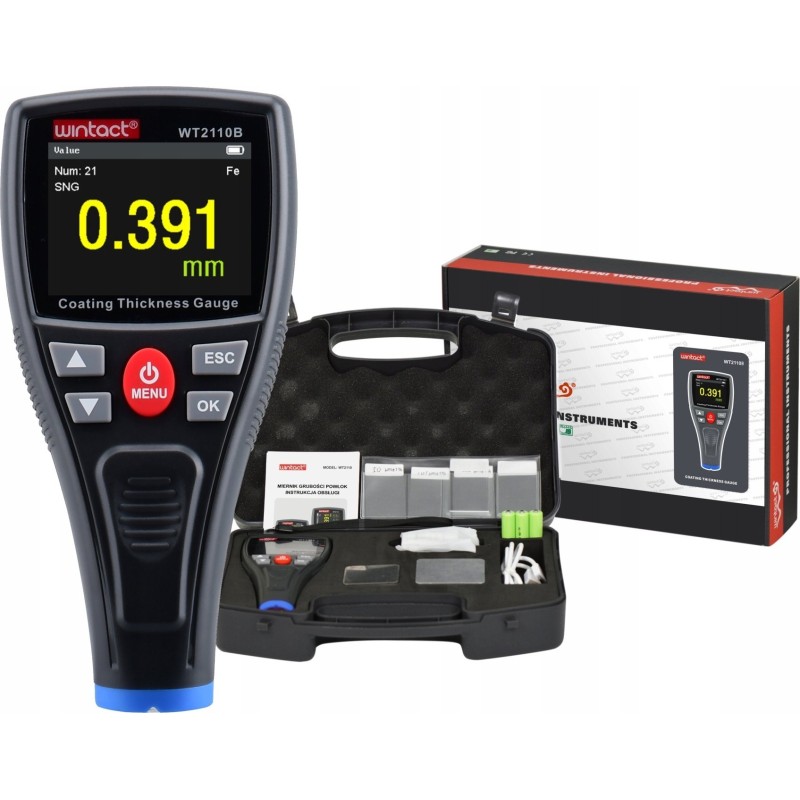

LIEFERUMFANG:

• Dickenmessgerät WT2110B,
• Kalibrierplatten und Metallplättchen,
• Netzteil,
• USB-Kabel,
• Trageband,
• Koffer,
• Außenverpackung,
• Bedienungsanleitung in polnischer Sprache.

BILDSCHIRM 1 und BILDSCHIRM 2: zeigen das Speichern und Löschen von Daten an. „Lock Data“ dient zur Anzeige der letzten 100 Ergebnisse, „Save Data“ zum Speichern und „Clear Data“ zum Löschen.

BILDSCHIRM 3: Im unteren Teil des Histogramms wird das Datensymbol angezeigt. Die eingestellten Alarmwerte befinden sich in der Mitte. Datenspalten außerhalb der Grenzwerte werden rot angezeigt. Die schwarze Linie oben im Histogramm markiert dessen Bereich für die aktuellen Daten.

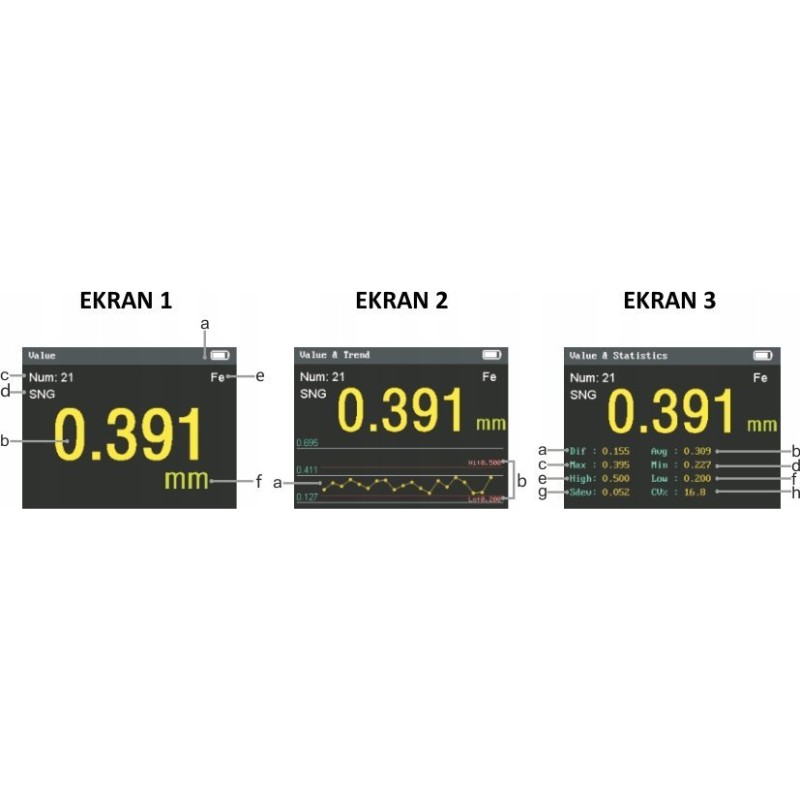

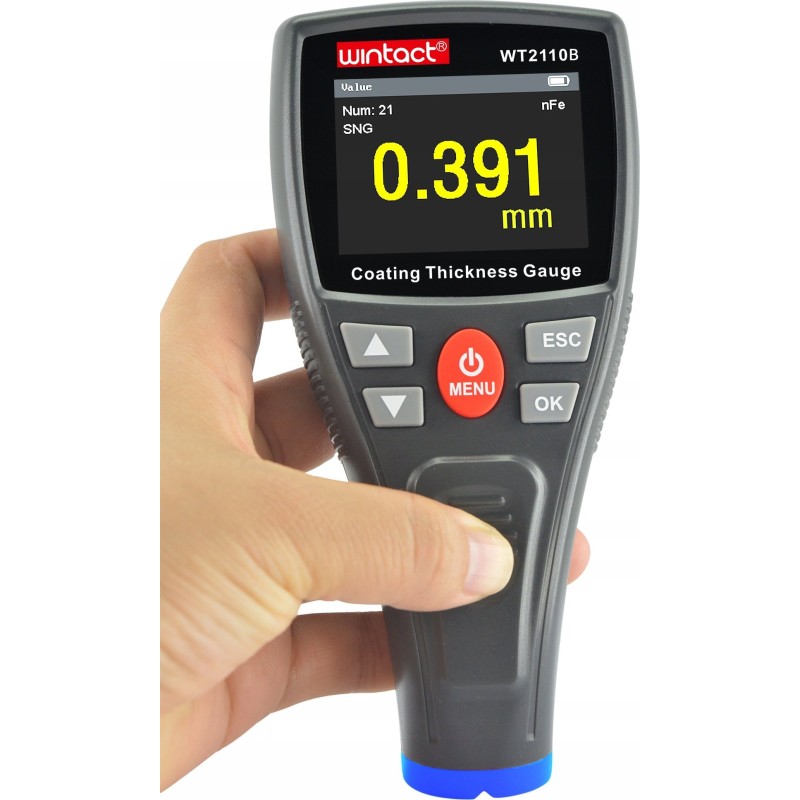

BILDSCHIRM 1 – Messwerte:

• a. Die obere Leiste zeigt die Funktionsbeschreibung sowie den Ladezustand der Batterie an.
• b. Der Messwert wird in gelber Farbe angezeigt
• c. „Num“: Laufende Nummer der Messung.
• d. „SNG“ ist die Bezeichnung für den aktuellen Messmodus (SNG – Einzelmessung, CTN – Dauermessung).
• e. „Fe“ bezeichnet den gemessenen magnetischen Untergrund, „nFe“ den nichtmagnetischen Untergrund.
• f. Das grüne Symbol auf der rechten Seite steht für die Maßeinheit.

BILDSCHIRM 2 – Werte und Diagramm:

• a. Das Diagramm im unteren Teil des Bildschirms zeigt den Trend der letzten 20 Messwerte an.
• b. Oberer und unterer Grenzwert des Diagramms.

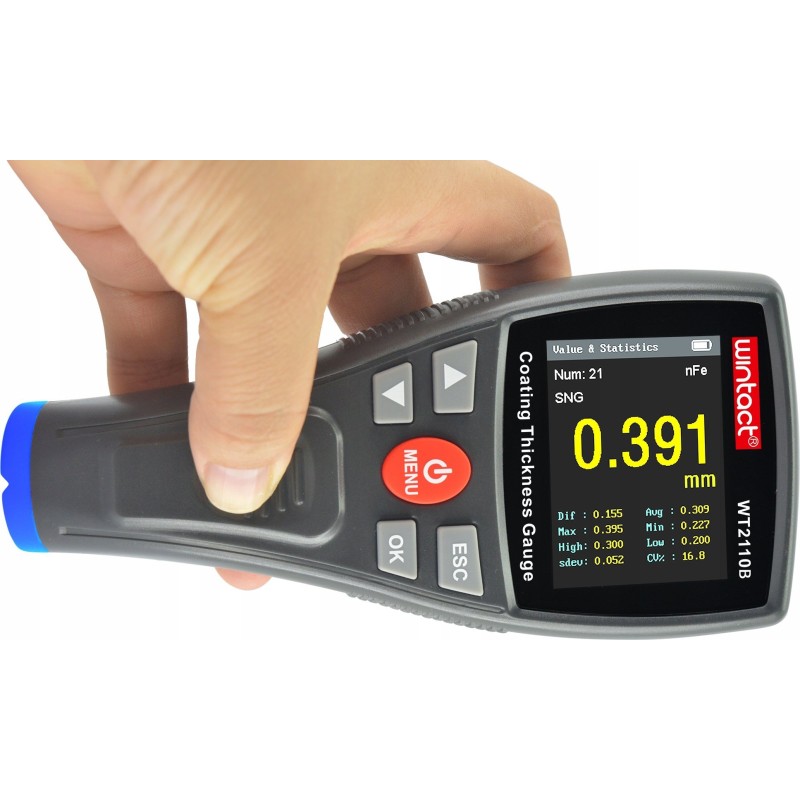

BILDSCHIRM 3 – Messwerte und Statistiken:

• a. Dif: Differenz zum vorherigen Messwert.
• b. Avg: Durchschnittswert
• c. Max: Maximalwert
• d. Min: Minimalwert
• e. High: Obergrenze
• f. Low: Untergrenze
• g. Sdev: Standardabweichung
• h. CV%: Variationskoeffizient

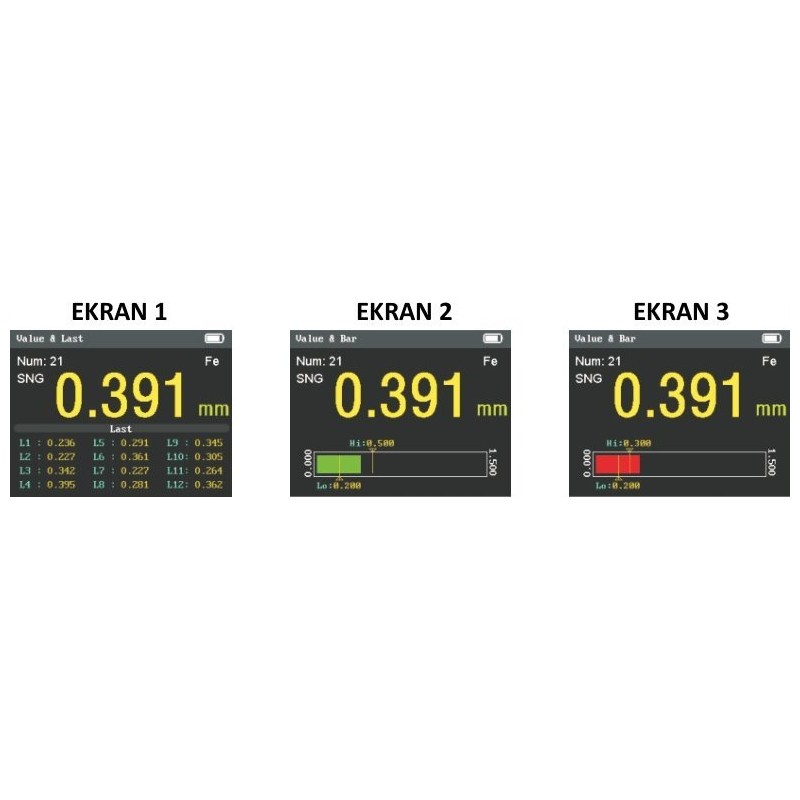

BILDSCHIRME: 1, 2, 3 – Gemessener Wert und Vorschau früherer Messungen:

• Auf der Benutzeroberfläche werden die 12 letzten Messungen angezeigt.
• Das Balkendiagramm zeigt die Anteile des Messwerts im Verhältnis zum festgelegten Messbereich.
• Auf dem Balkendiagramm sind die untere und obere Grenze sichtbar.
• Eine Messung, deren Wert innerhalb des festgelegten Bereichs liegt, wird im Diagramm grün dargestellt.
• Eine Messung, deren Wert nicht innerhalb des festgelegten Bereichs liegt, wird im Diagramm rot dargestellt.

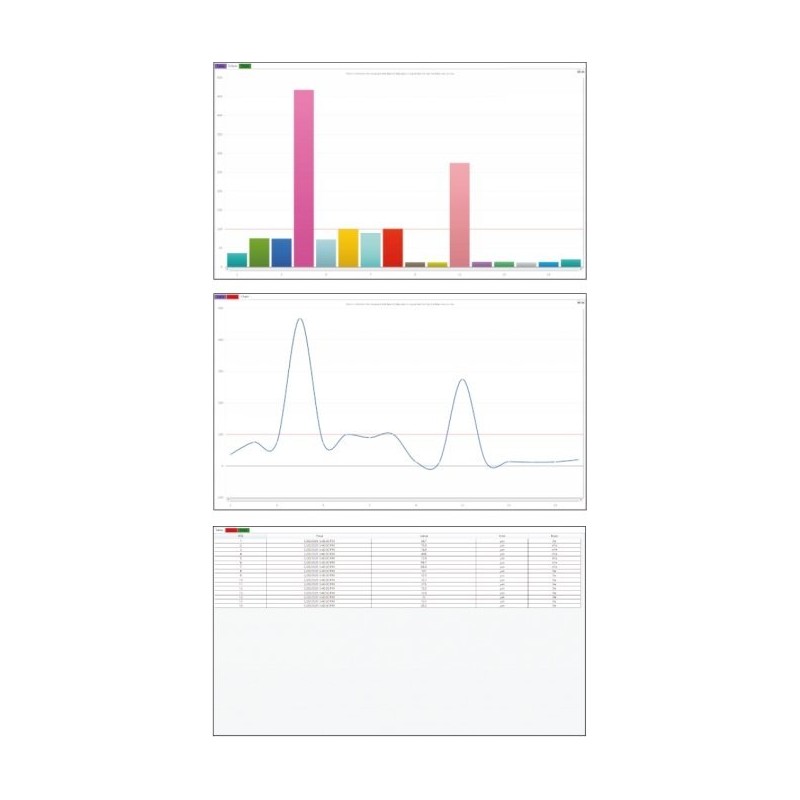

DATENAUSLESE AUF DEM PC

Das WT2110B ist mit einem USB-Kabel ausgestattet, das den Anschluss an einen PC und die freie Datenübertragung ermöglicht.

Die Software kann direkt von der Website des Herstellers oder über einen QR-Code heruntergeladen werden (weitere Informationen finden Sie in der beiliegenden Anleitung in polnischer Sprache) und ermöglicht das Auslesen der Daten u. a. in Form eines:

• Balkendiagramm
• Liniendiagramm
• Tabelle mit dem Verlauf der Aufzeichnungen

MOBILE ANWENDUNGEN

Mobile Apps, die eine Verbindung zu Android- und iOS-Betriebssystemen über Bluetooth ermöglichen.

• Erstellung von grafischen Tabellen
• Datenexport im PDF- und Excel-Format
• Änderung der Maßeinheiten und Einstellungen für grafische Werte direkt in der App.
• Abruf gespeicherter Daten.
• Dateiverwaltung.
• Gruppierung von Datensätzen.
