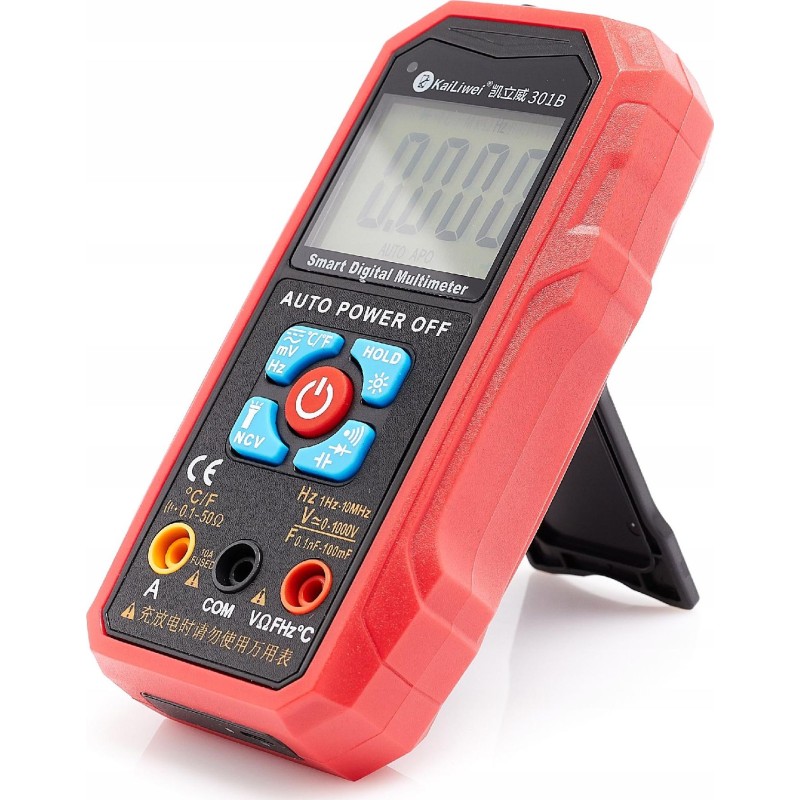

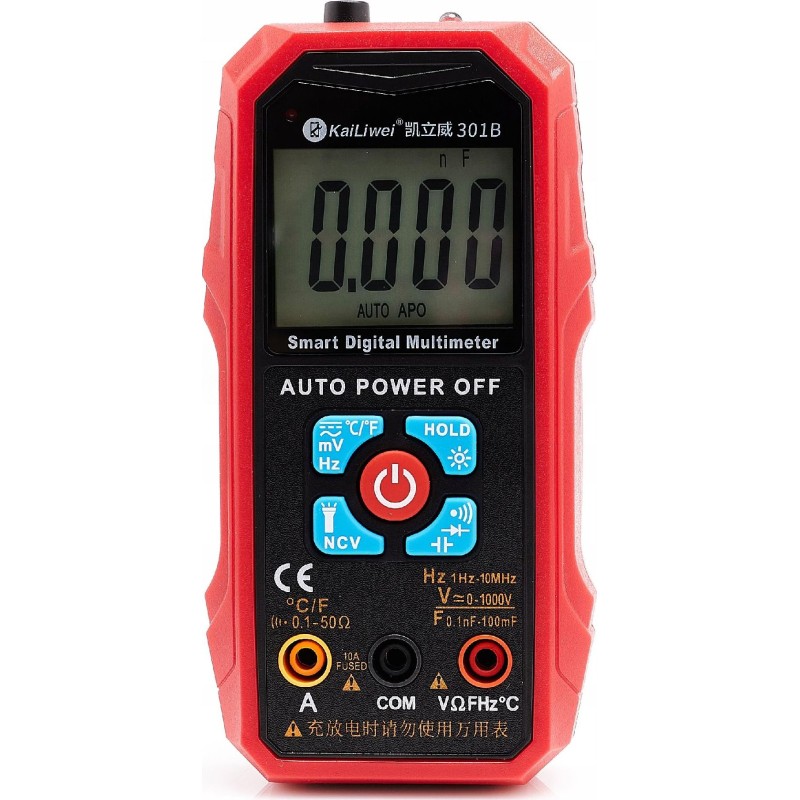

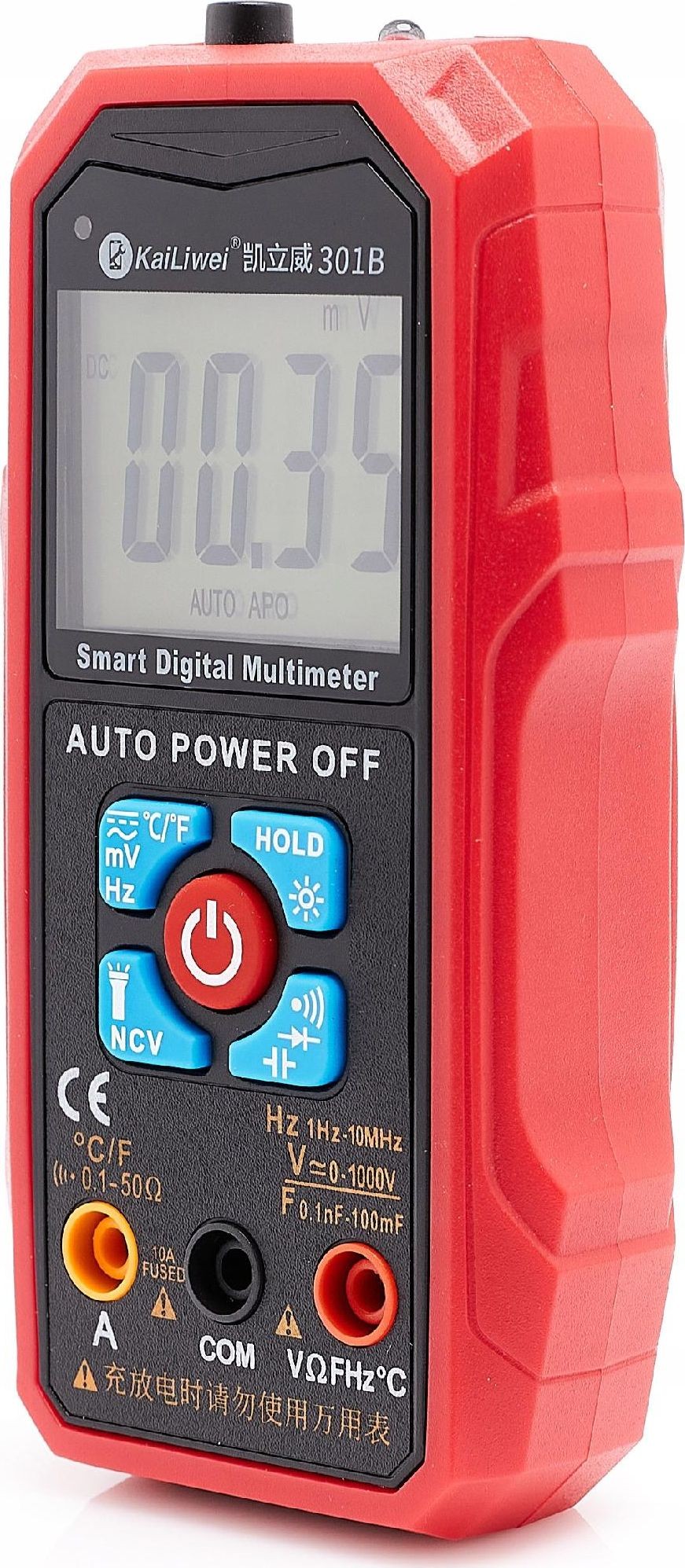

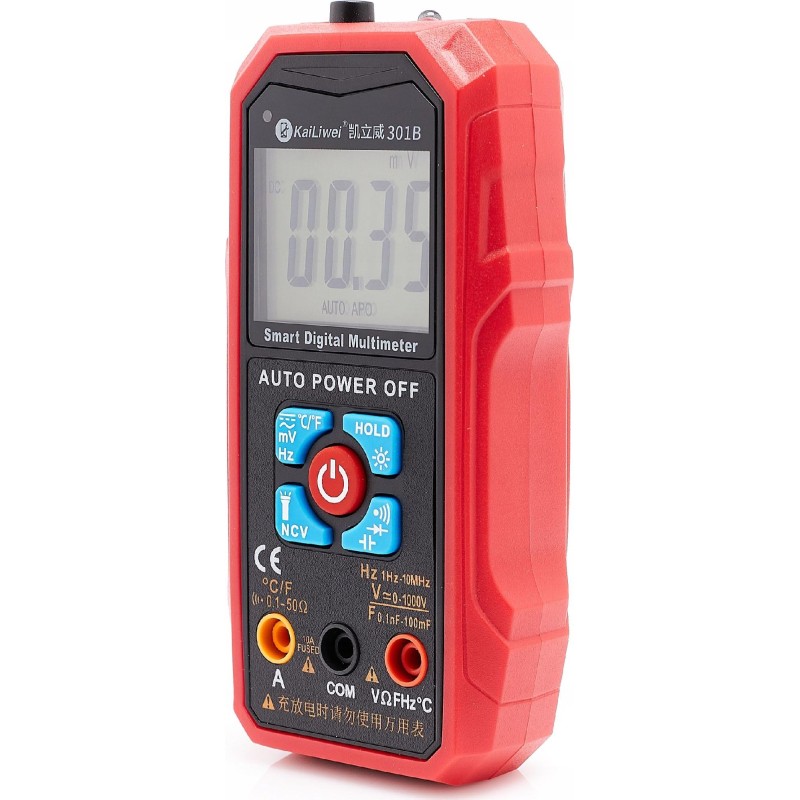

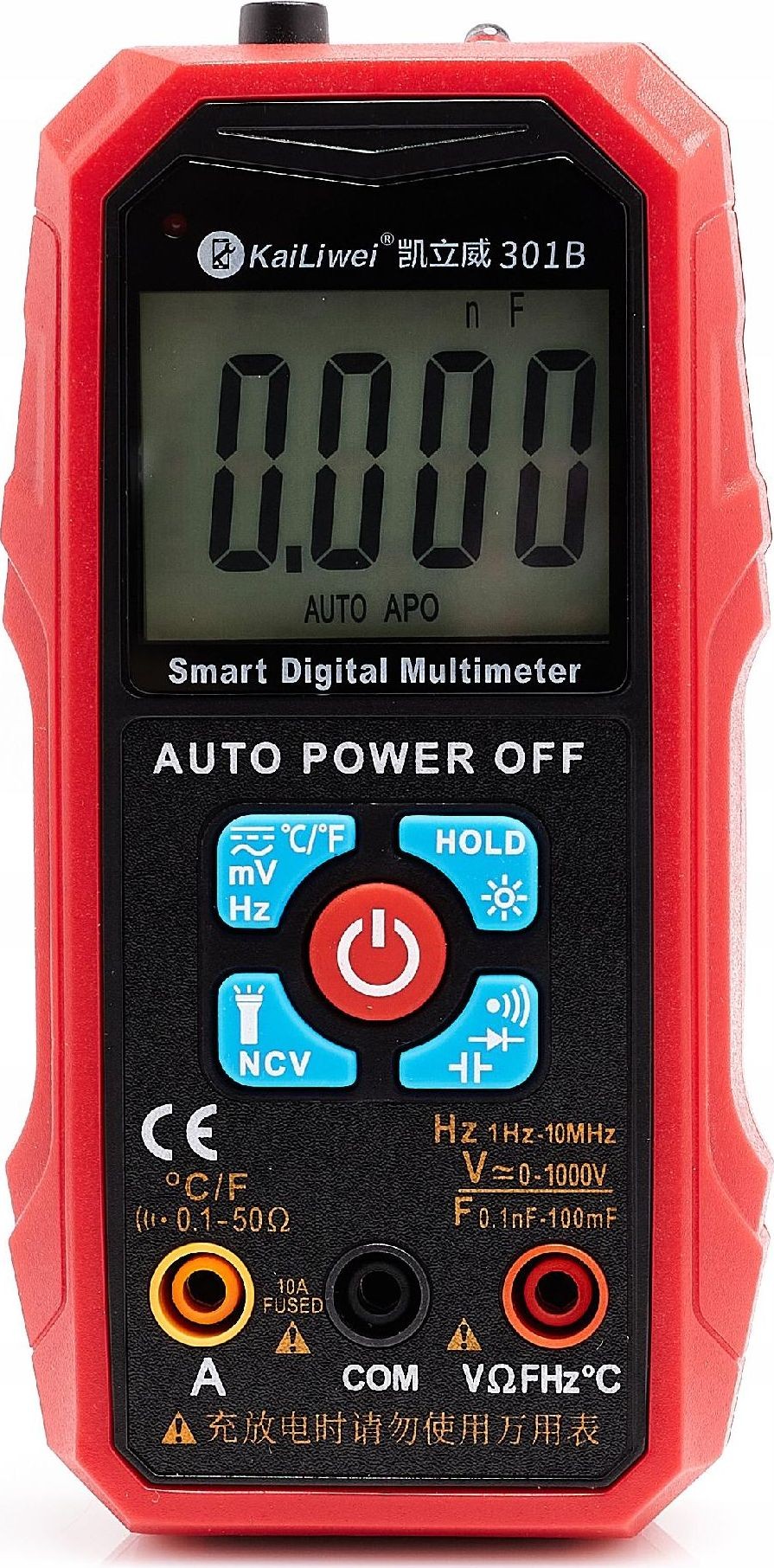

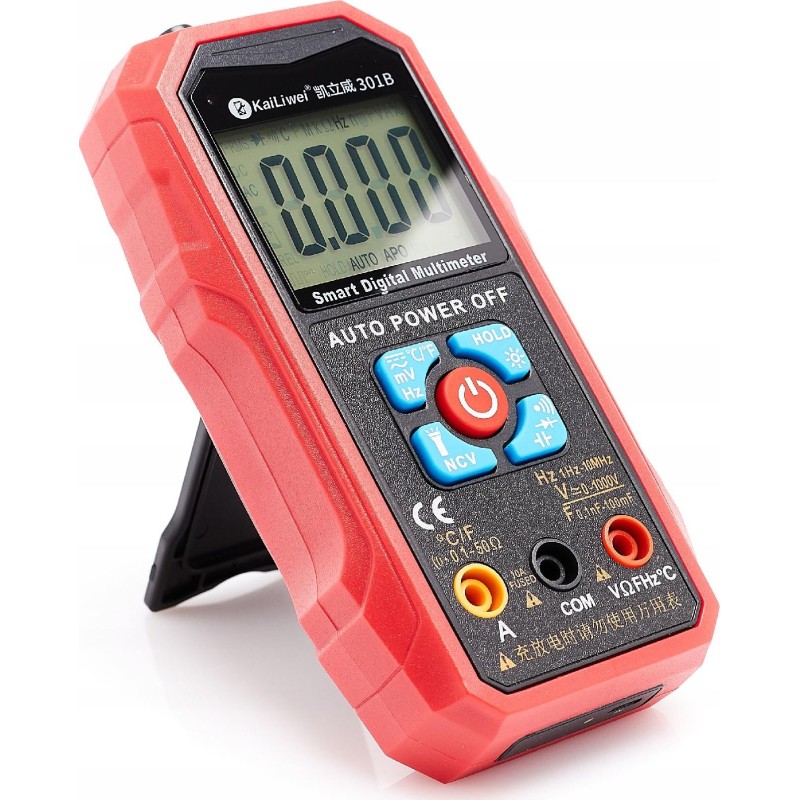

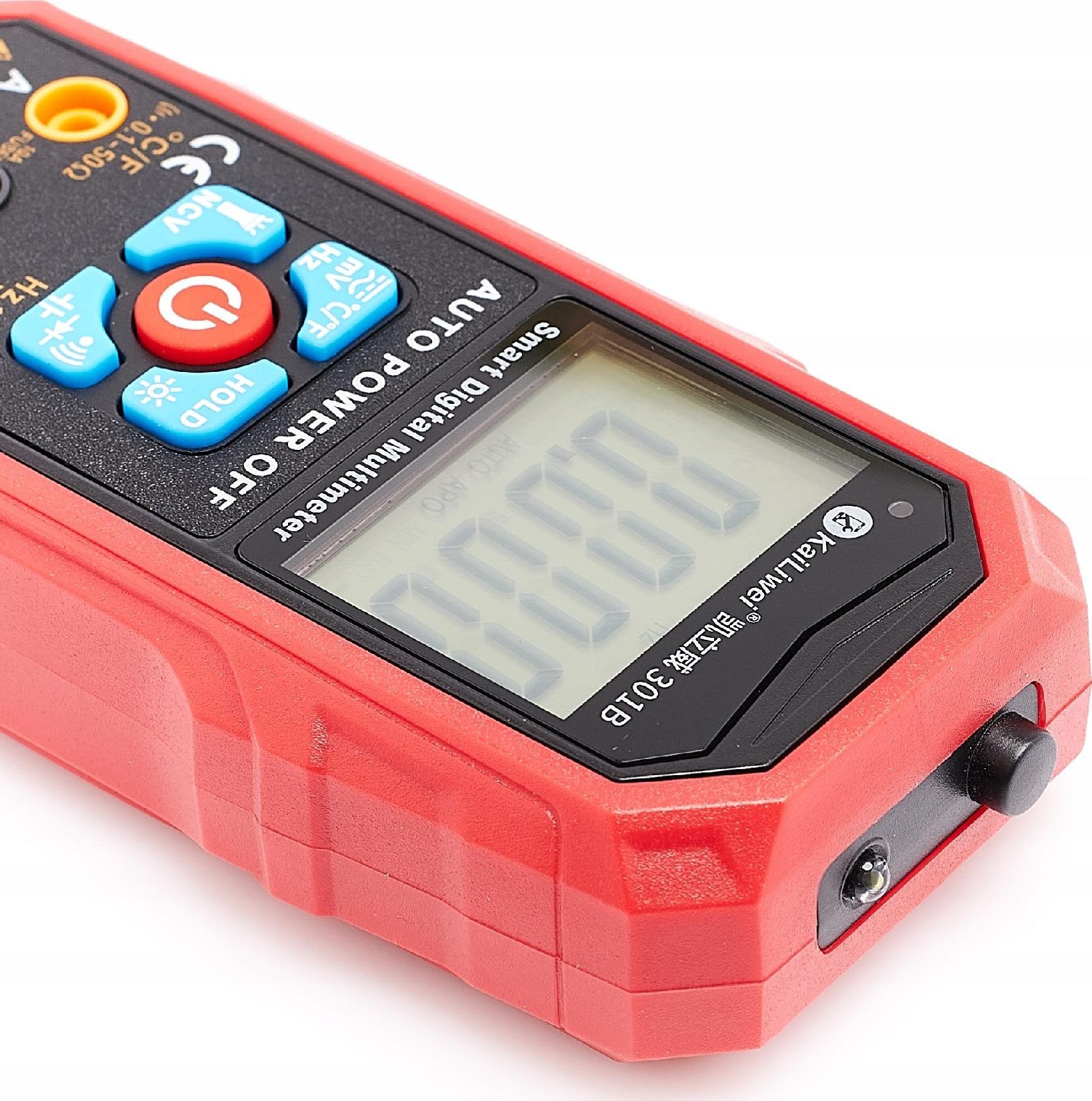

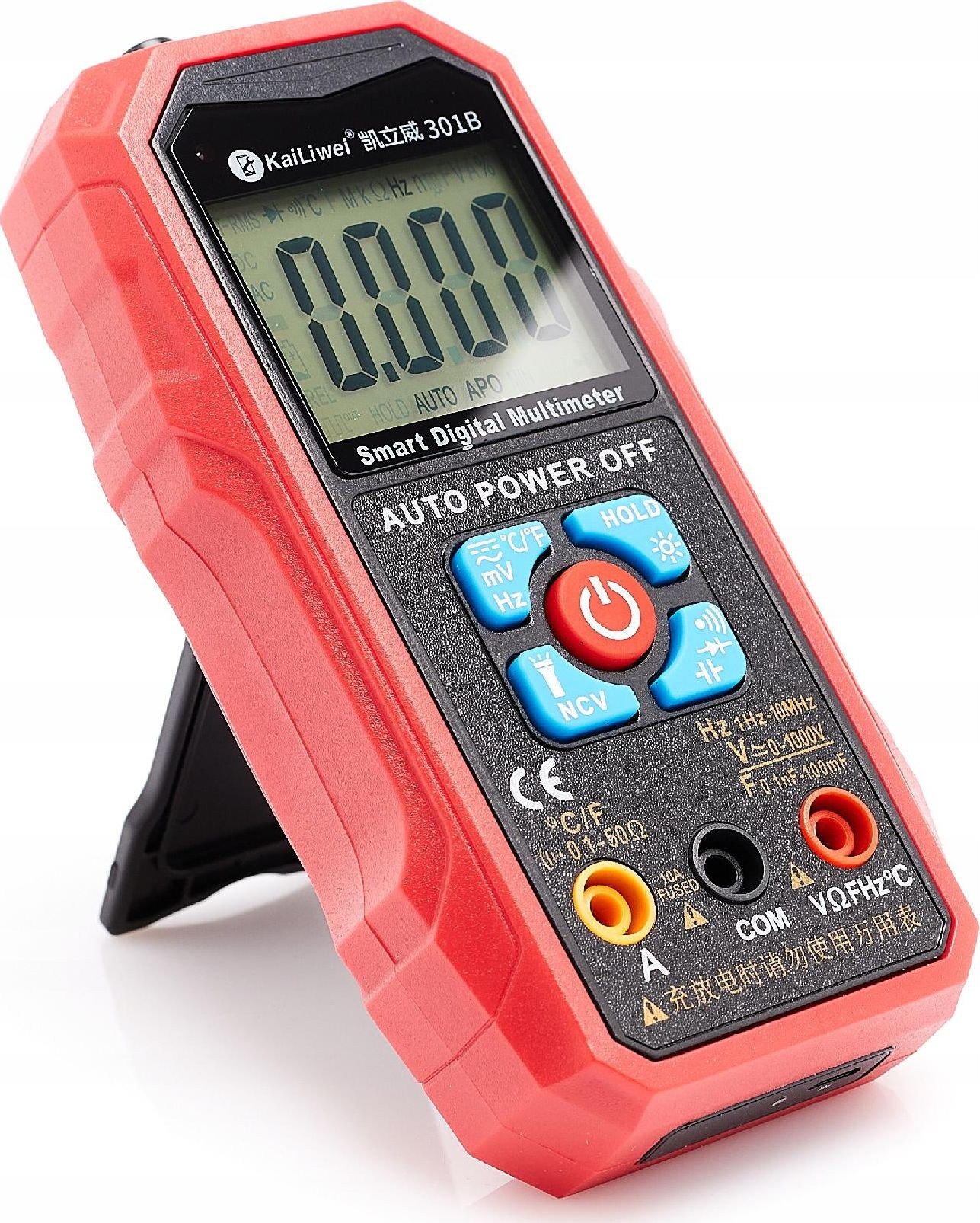

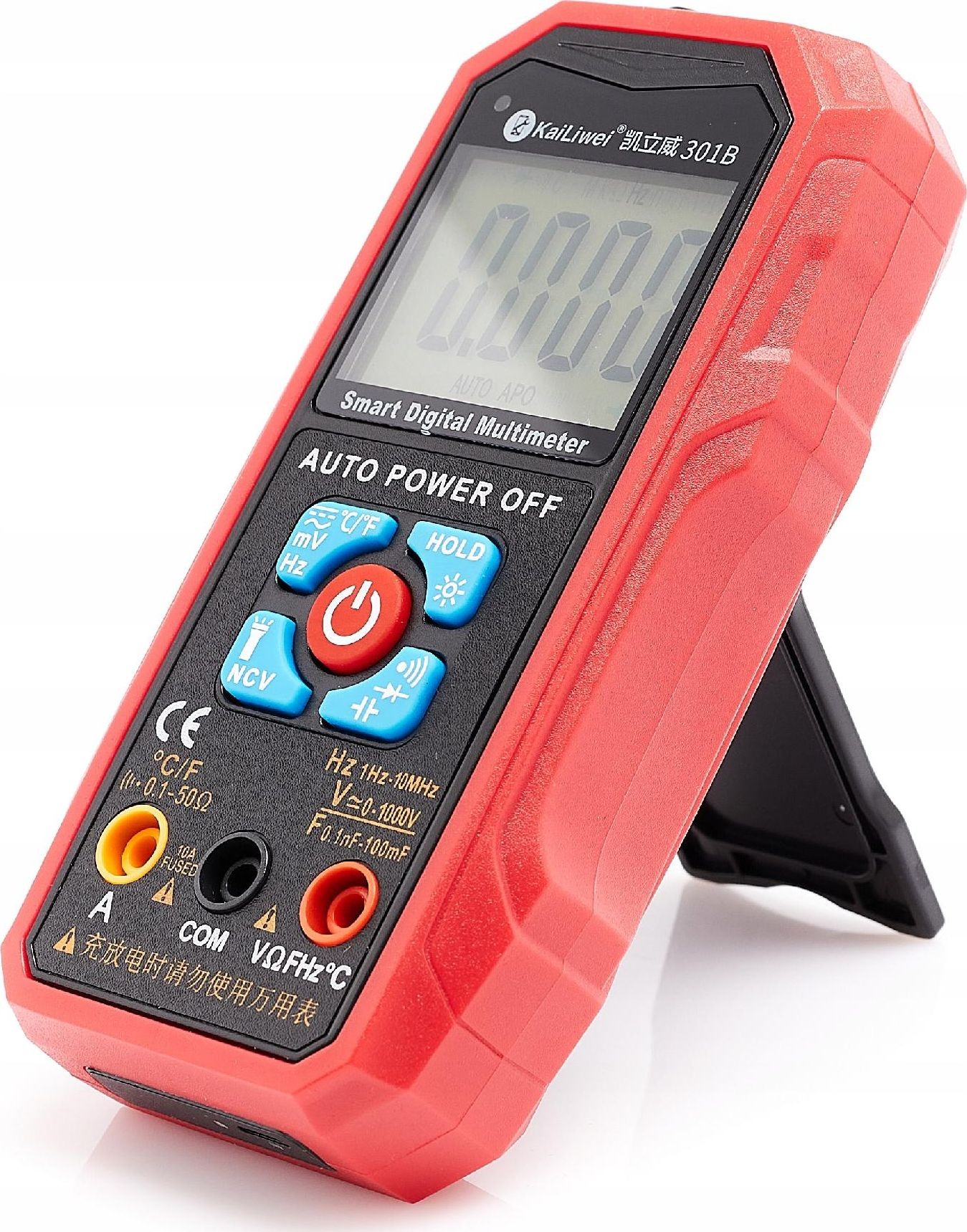

Digitalmultimeter 301B

Batteriebetriebenes Digitalmultimeter mit Echt-Effektivwert-Messung (RMS) und LCD-Zählanzeige. Ein Gerät von sehr guter Qualität, hergestellt aus hochwertigen Materialien, das aus keinem Servicebetrieb und keiner Autowerkstatt wegzudenken ist und sich auch im Haushalt als nützliches Messgerät erweist. Das Multimeter verfügt über eine automatische Bereichswahl, was die Messungen vereinfacht und beschleunigt.

Das Messgerät erfordert kein Drehen des Drehknopfs zur Auswahl der Funktion; je nach Eingangsspannung / Strom / Widerstand / Strom erkennt das Messgerät die Messung automatisch. Es zeichnet sich durch hohe Präzision, hohe Zuverlässigkeit, gut lesbare Anzeige und eine Überlastschutzfunktion aus. Es wird mit einer 3,2 V / 200 mA Lithium-Batterie betrieben. Die Hintergrundbeleuchtung kann dauerhaft eingeschaltet oder nach 15 Sekunden automatisch ausgeschaltet werden. Es kann automatisch Gleich- und Wechselspannung, Wechselstrom und Gleichstrom bis 10 A sowie Widerstand erkennen; ein Umschalten ist nicht erforderlich. Es kann auch manuell umgeschaltet werden, um Kapazität, Durchgangsprüfung und andere Parameter zu messen; es ist ein Werkzeug mit hervorragender Leistung.

Sicherheit

Die Konstruktion dieser Geräteserie entspricht der Norm IEC 1010 (Sicherheitsnorm der Internationalen Elektrotechnischen Kommission). Lesen Sie vor der Verwendung die Sicherheitshinweise.

1. Bei der Spannungsmessung darf die Grenzspannung von 1000 V Gleichstrom oder 1000 V Wechselstrom nicht überschritten werden;

2. Eine Spannung unter 36 V gilt als sichere Spannung;

3. Beim Wechseln der Funktion und des Messbereichs sollten die Messleitungen vom Messpunkt entfernt werden;

4. Wählen Sie die richtige Funktion und den richtigen Bereich aus und achten Sie auf Fehlfunktionen. Obwohl diese Geräteserie über eine Vollbereichs-Schutzfunktion verfügt, sollten Sie aus Sicherheitsgründen besonders darauf achten;

6. Das Sicherheitssymbol weist darauf hin, dass „“ eine gefährliche Spannung aufweist“, geerdet ist und „“ doppelt isoliert ist.

„„ Der Bediener muss die Bedienungsanleitung lesen ”,„ Niederspannungssymbol ”.

Ein-/Aus-Taste:

• Drücken Sie diese Taste länger als 2 Sekunden, um das Messgerät ein- oder auszuschalten.

Merkmale:

• Anzeigemodus: LCD-Display;
• Anzeige: 5999 (5 5/6) Stellen, automatisch
• Messverfahren: A/D-Wandlung mit doppelter Integration;
• Abtastrate: ca. 3 Mal pro Sekunde;
• Anzeige bei Bereichsüberschreitung: Die oberste Ziffer zeigt „OL“ an;
• Anzeige bei niedriger Spannung: Das Symbol „“ erscheint;
• Betriebsumgebung: (0 ～ 40) ℃, relative Luftfeuchtigkeit
• Stromversorgung: Lithium-Batterie 200 mAh
• Eingangs- und Ausgangsleistung: 3,7 V / 2 A
• Abmessungen: 152 × 76 × 35 mm (Länge × Breite × Höhe);
• Gewicht: ca. 180 g (inklusive Batterie)

Funktionen:

• ACV
• DCA
• ACA
• Widerstands-/Durchgangsprüfung / Diodenprüfung
• Kapazität
• Frequenz Hz
• NCV
• Alle Einheiten-Symbole
• Hintergrundbeleuchtung manuell / automatische Abschaltung
• True-RMS-Messung
• Temperatur (°C / °F)

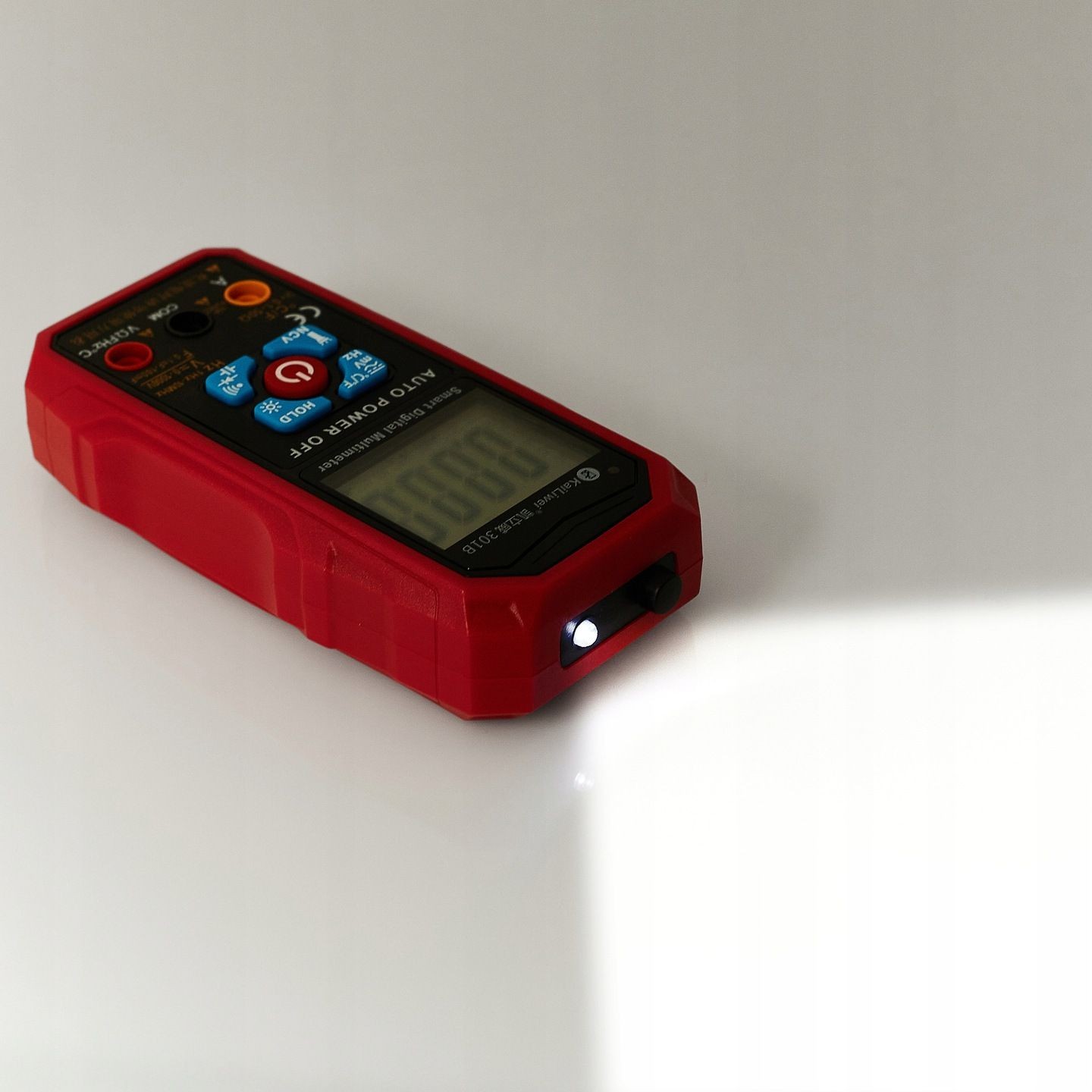

• LED-Taschenlampe

Automatischer Scan-Test für Gleichspannung / Wechselspannung (DCV / ACV)

Eingangsimpedanz: 10 MΩ;

Überlastschutz: Spitze 1000 V DC oder 750 V AC. Die konkreten Schritte sind wie folgt:

1. Halten Sie die POWER-Taste länger als 2 Sekunden gedrückt; nach dem Start wird der automatische Scan-Status „----“ angezeigt.

2. Stecken Sie das schwarze Messkabel in die Buchse „COM“ und das rote Messkabel in die Buchse „V / Ω“; das Messkabel muss einen zuverlässigen Kontakt mit dem Messpunkt haben.

3. Wenn die Messspannung zwischen den Eingangsanschlüssen „COM“ und „VR“ größer als 0,6 V ist, vergleicht das Gerät unabhängig von der Wechselstrom- oder Gleichspannung die Gleichstrom- und Wechselstromkomponente, erfasst das stärkere Signal und schaltet den Messwert automatisch zwischen 6 V / 60 V / 1000 V umgeschaltet, und der gemessene Wert wird auf dem LCD-Display angezeigt.

Hinweis:

1) Die Eingangsspannung darf 600 V DC oder 600 V AC nicht überschreiten, da sonst die Gefahr einer Beschädigung des Geräteschaltkreises besteht; bei Hochspannungsschaltkreisen ist besondere Vorsicht geboten, um einen Stromschlag zu vermeiden;

2) Trennen Sie nach Abschluss aller Messvorgänge die Messleitungen vom zu prüfenden Stromkreis.

Widerstand

Eingangsimpedanz: 10 MΩ;

Überlastschutz: Spitze 600 V DC oder 600 V AC.

Die konkreten Schritte sind wie folgt:

1. Nach dem Einschalten zeigt das Display den Status des automatischen Scans „----“ an.

2. Stecken Sie das schwarze Messkabel in die Buchse „COM“ und das rote Messkabel in die Buchse „V / Ω“; das Messkabel muss festen Kontakt mit dem Messpunkt haben.

3. Wenn der gemessene Widerstand an beiden Enden der Messleitung kleiner als 50 Ω ist, gibt der Summer einen Dauerton ab. Wenn Sie eine Schnellmessung des Summers benötigen, drücken Sie die Ein-/Aus-Taste, um zur Schnellmessung des Summers zu wechseln.

4. Bei der Messung des Widerstands in einem geschlossenen Stromkreis muss der Widerstand an beiden Enden der gemessenen Leitung entladen sein. Andernfalls, wenn die Spannung im Stromkreis größer als 0,6 V ist, interpretiert das Messgerät dies fälschlicherweise als Spannungsmessung und wechselt in den Spannungsmessmodus.

5. Geben Sie den Widerstandswert zwischen den Eingangsanschlüssen „COM“ und „V / Ω“ ein; das Messgerät schaltet automatisch zwischen 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ entsprechend dem Widerstandswert um, und der gemessene Wert wird auf dem LCD-Display angezeigt.

Hinweis:

1) Bei der Messung niedriger Widerstände verursachen die Messleitungen einen Eigenwiderstand. Um genaue Messwerte zu erhalten, können Sie zunächst den Wert des Kurzschlusses der Messleitungen notieren und diesen Wert vom Messwert abziehen, wenn die Messleitungen kurzgeschlossen sind;

2) Bei der Widerstandsmessung muss die gesamte Stromversorgung des zu prüfenden Stromkreises ausgeschaltet und alle Kondensatoren vollständig entladen sein, um korrekte Messwerte zu gewährleisten

Schneller Ein-Aus-Test / Kapazitätsmessung

Überlastschutz: Spitze 1000 V DC oder 750 V AC.

1. Nach dem Einschalten zeigt das Display den Status des automatischen Scans „----“ an.

2. Stecken Sie das schwarze Messkabel in die Buchse „COM“ und das rote Messkabel in die Buchse „V / Ω“; das Messkabel muss einen zuverlässigen Kontakt mit dem Messpunkt haben.

3. Wenn Sie einen schnellen Ein-Aus-Test oder eine Kapazitätsmessung benötigen, schalten Sie den „Power“-Schalter kontinuierlich ein, um im zweiten Zyklus zum schnellen Ein-Aus-Test bzw. zur Kapazitätsmessung zu wechseln, und wählen Sie die entsprechende Messfunktion entsprechend Ihren Messanforderungen aus. Bei der Kapazitätsmessung wählt das Gerät automatisch verschiedene Messbereiche entsprechend der Größe der gemessenen Kapazität aus und zeigt den gemessenen Wert auf dem LCD-Display an. Die Messbereiche für die Kapazität betragen 10 nF / 100 nF / 1 uF / 10 uF / 100 uF / 1 mF / 10 mF / 100 mF.

Hinweis:

1) Bei der Kapazitätsmessung mit 10 nF können Restwerte auf dem angezeigten Wert auftreten. Diese Zahl entspricht der Streukapazität der Messspitze. Dies ist ein genauer Messwert. Sie können diesen Wert nach der Messung abziehen;

2) Bei der Messung von Kondensatoren mit hoher Kapazität, die einen starken Leckstrom oder eine Durchschlagkapazität aufweisen, werden einige Werte angezeigt, die instabil sind; bei der Messung hoher Kapazitäten stabilisiert sich der Messwert nach einigen Sekunden, was bei der Messung hoher Kapazitäten normal ist;

3) Vor der Überprüfung der Kondensatorkapazität muss dieser vollständig entladen werden, andernfalls wechselt das Gerät in den Spannungsmessmodus.

4) Einheit: 1F = 1000mF 1mF = 1000uF 1uF = 1000nF 1nF = 1000pF

Wechselstrom und Gleichstrom (DC / ACV A)

Maximaler messbarer Spannungsabfall: 600 mV; Überlastschutz: 10 A

Die konkreten Bedienungsschritte sind wie folgt:

1. Nach dem Einschalten zeigt das Display den Status des automatischen Scans „----“ an.

2. Stecken Sie die schwarze Messleitung in die Buchse „COM“ und die rote Messleitung in die Buchse „10A“; die Messleitung muss einen zuverlässigen Kontakt mit dem Messpunkt haben.

3. Wenn zwischen „COM“ und „10 A“ ein Strom von mehr als 20 mA fließt, zeigt das Messgerät auf dem LCD-Display die Werte für die AC- und DC-Komponente an.

Hinweis:

1) Bevor Sie das Messgerät in Reihe mit dem zu prüfenden Stromkreis anschließen, müssen Sie die Spannung im Stromkreis abschalten;

2) Der maximale Eingangsstrom beträgt 10 A (abhängig von der Einsteckposition des roten Messkabels). Ein zu hoher Strom führt zum Auslösen der 10-A-Sicherung. Achten Sie darauf, bei jeder Messung nicht länger als 10 Sekunden zu messen; ein zu hoher Strom führt zur Erwärmung des Stromkreises oder sogar zur Beschädigung des Messgeräts;

3) Wenn das Messkabel in den Stromeingangsanschluss gesteckt ist, schließen Sie das Messkabel nicht parallel an einen anderen Stromkreis an, da dies zu einer Beschädigung der Sicherung und des Geräts führt

5) Nach Abschluss aller Messvorgänge schalten Sie die Stromversorgung aus und trennen Sie anschließend die Messleitungen vom zu prüfenden Stromkreis. Dies ist besonders wichtig bei Messungen mit hohen Strömen.

6) Es ist verboten, Spannungen von mehr als 36 V DC und 25 V AC zwischen der Strombuchse und der „COM“-Buchse anzulegen.

NCV-Messung:

Die Vorgehensweise ist wie folgt:

1 Halten Sie die Taste „NCV“ gedrückt; wählen Sie die Messung EF.

2. An der Vorderseite des Geräts befindet sich der NCV-Prüfpunkt. Solange der Punkt einer Wechselspannung nahekommt, gibt der Summer je nach Signalstärke unterschiedliche Dauertöne ab. Gleichzeitig zeigt das LCD-Display

Je nach Signalstärke wird auch die Anzahl der verschiedenen Segmente angezeigt.

Automatische Abschaltung

Wenn das Messgerät etwa 15 Minuten lang nicht benutzt wird, schaltet es sich automatisch aus und wechselt in den Ruhemodus; wenn Sie es wieder einschalten möchten, halten Sie die „Power“-Taste länger als 2 Sekunden gedrückt, das LCD-Display zeigt den automatischen Scan „----“ an und das Symbol für die automatische Abschaltung „APO“ erscheint. Halten Sie die Taste „HOLD“ gedrückt und schalten Sie gleichzeitig den Netzschalter ein. Die automatische Abschaltfunktion wird aufgehoben und das Symbol „APO“ erscheint nicht mehr auf dem Bildschirm.

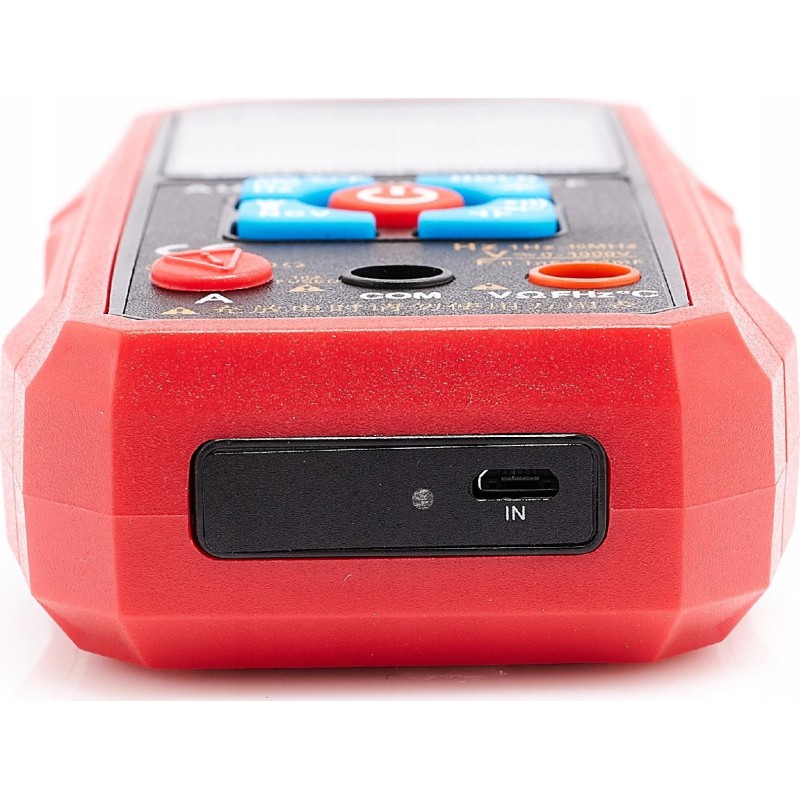

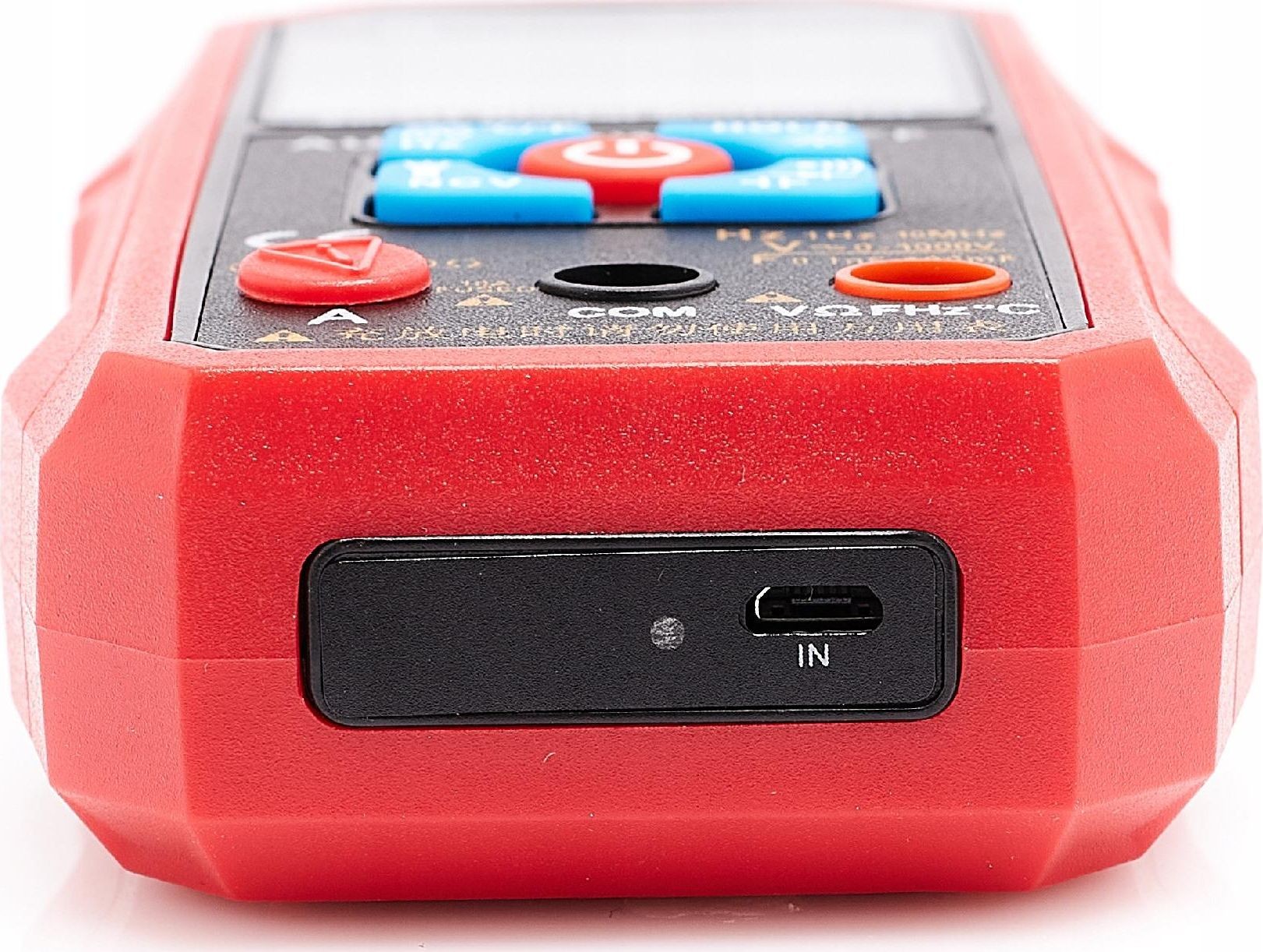

Wenn Sie dieses Produkt aufladen möchten, müssen Sie das Micro-USB-Kabel an die Schnittstelle unten rechts anschließen und ein 5-V-Ladegerät verwenden

Während des Ladevorgangs leuchtet die untere Anzeige auf; nach vollständiger Aufladung leuchtet sie grün.

* Verwenden Sie den Micro-USB-Anschluss nicht zum Laden anderer elektronischer Geräte, während dieses Produkt geladen wird.

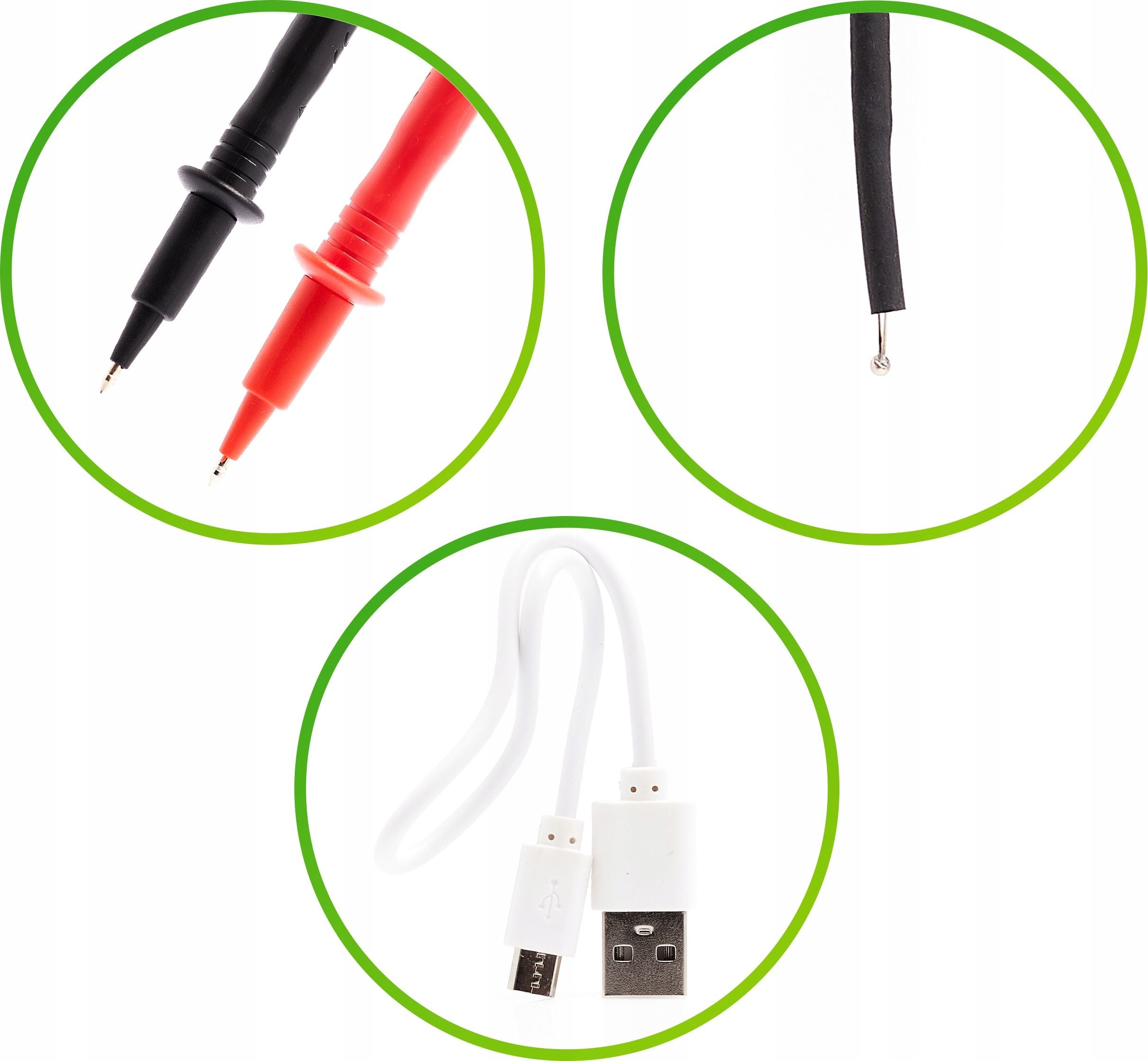

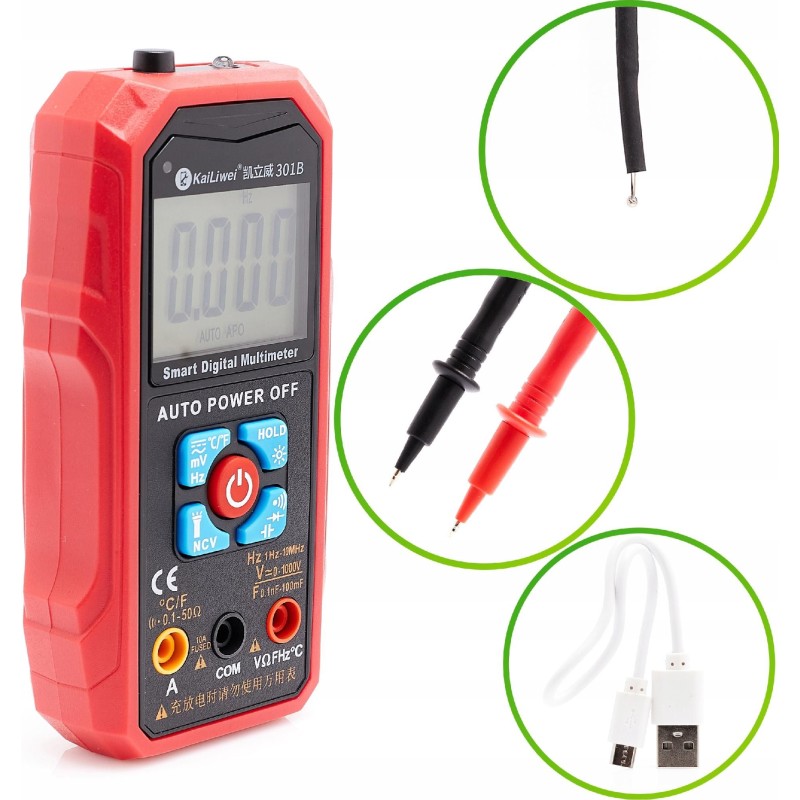

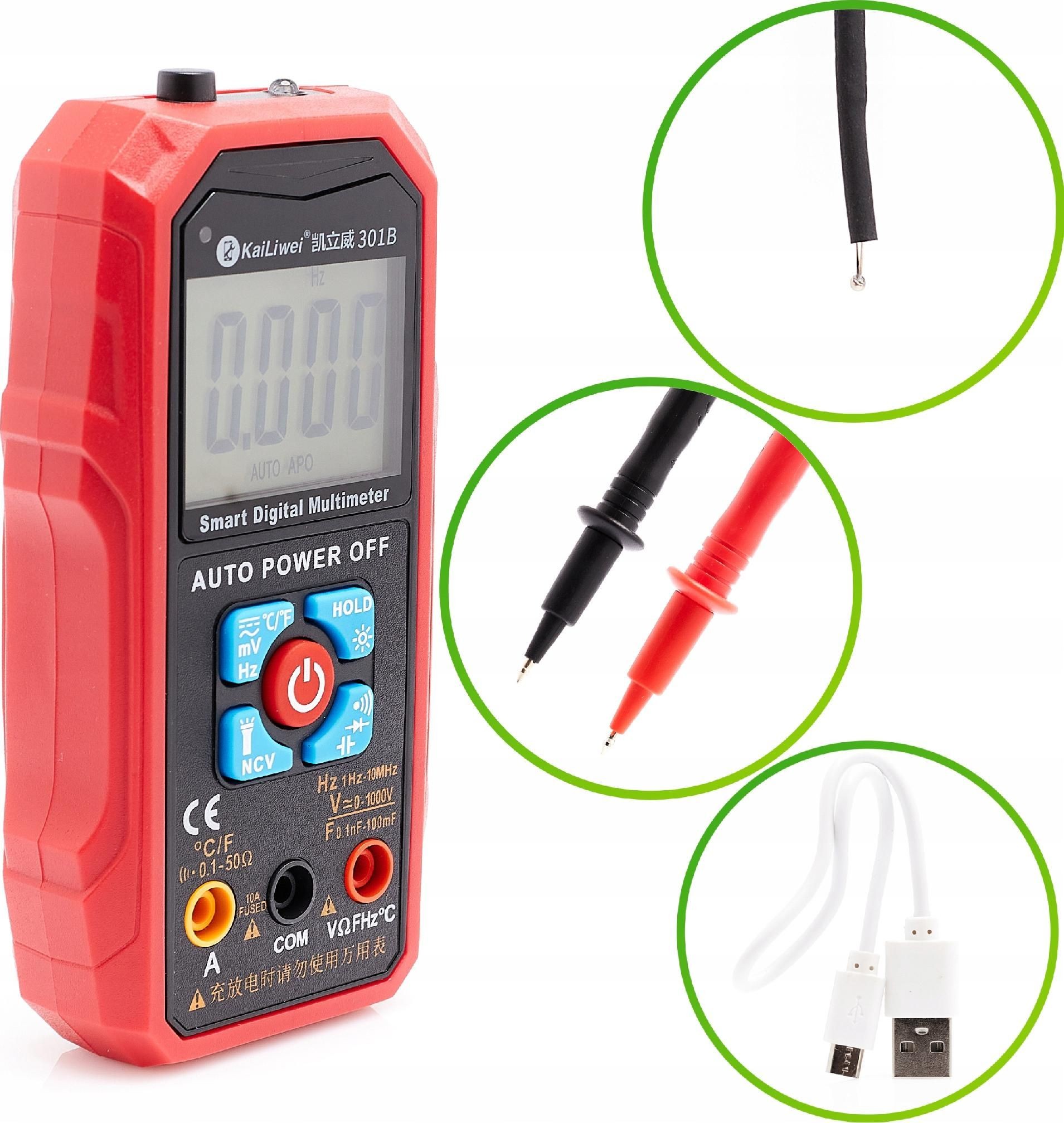

Im Lieferumfang enthalten:

• Digitalmultimeter 301B mit integriertem Akku
• 2 x Messsondenkabel
• Temperaturmesskabel
• USB-Kabel zum Aufladen des Geräts
