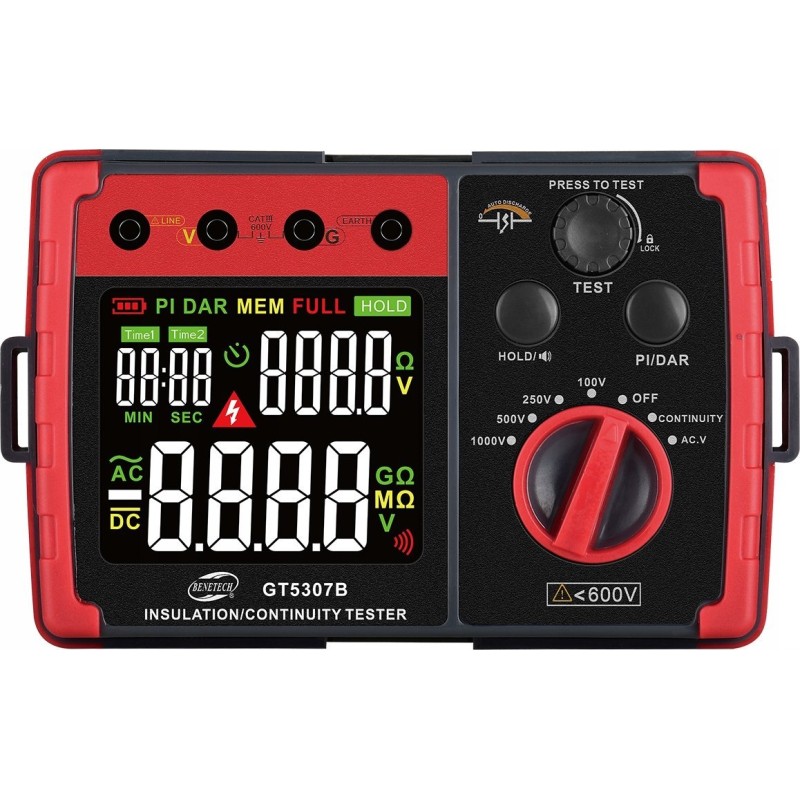

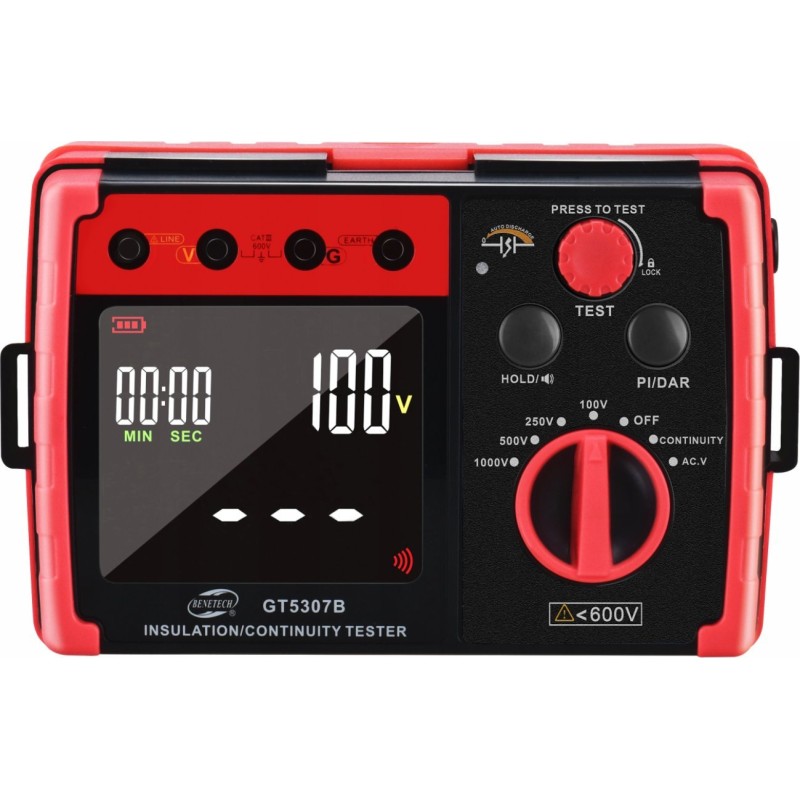

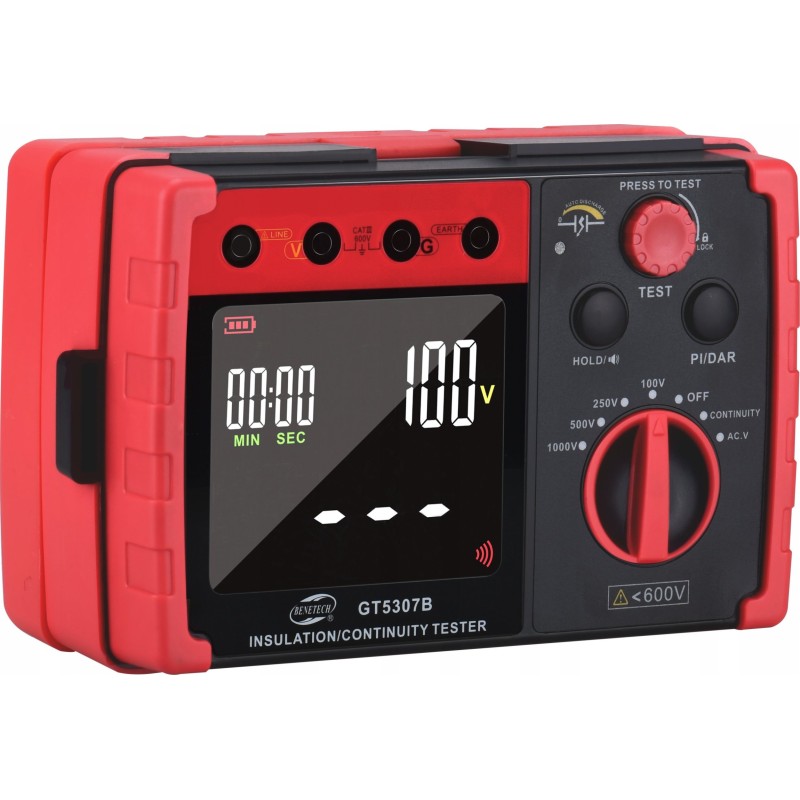

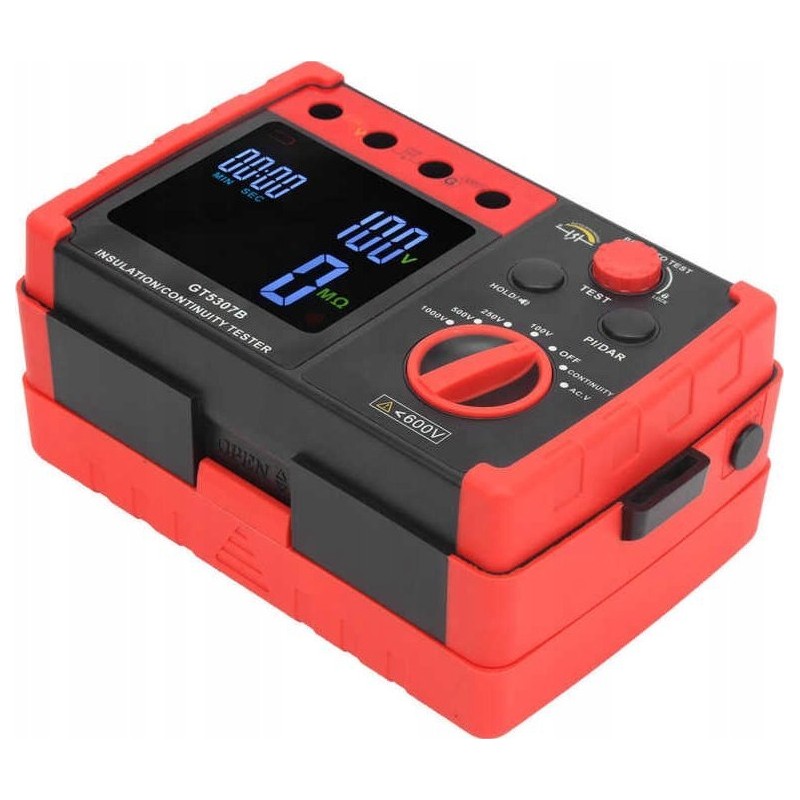

Hochspannungs-Isolationswiderstandsprüfer: Benetech GT5307B

Messung des Isolationswiderstands mit einem Erdungsmessgerät.

Die Prüfung wird zwischen elektrischen Schaltkreiselementen und der Isolierung durchgeführt, wie z. B. Kabelisolierung, Gerätegehäuse, Verteilerkästen usw.

Ziel ist es, Geräte und Komponenten zu erkennen, die eine potenzielle Gefahr für die elektrische Isolierung darstellen und zu einem Stromschlag führen können.

WICHTIGSTE MERKMALE:

• Erdungsmessgerät mit übersichtlichem und großem LCD-Display
• Messung des Erdungswiderstands (Boden):
• einfache 2-Leiter-Messung
• präzise 3-Leiter-Messung
• Erdpotenzialmessung
• Messung des Spannungsabfalls an der Erdung
• Anzeige bei Überschreitung des Messbereichs
• Batteriestandsanzeige
• ergonomische Form für einfache Messungen und Transport

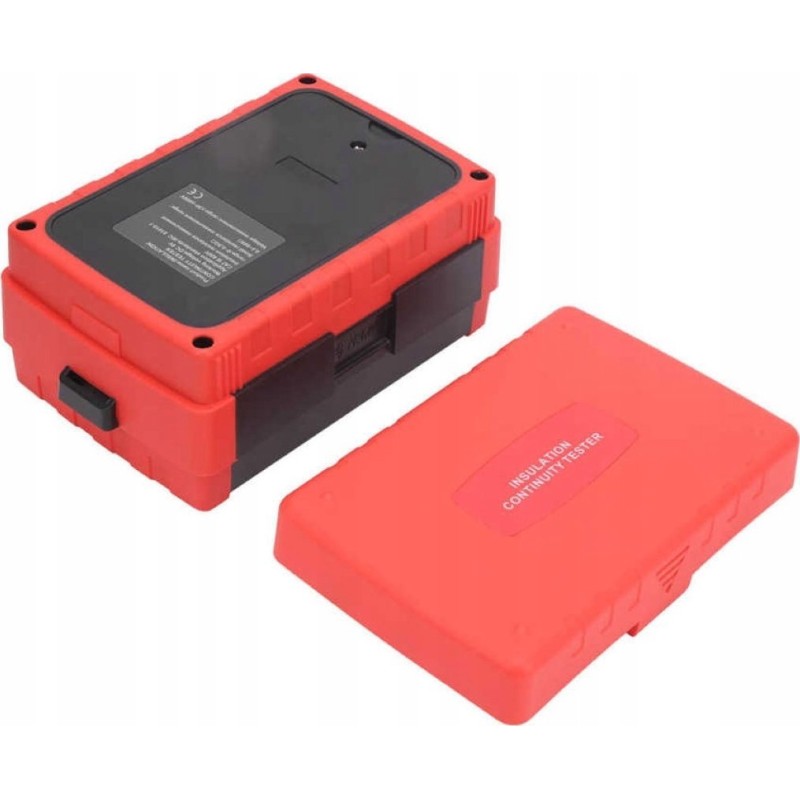

• praktische Schutzhülle
• robustes Gehäuse

TECHNISCHE DATEN:

TESTER ZUR PRÜFUNG DER KREISISOLATION:

⚡ Messbereich:

• 100 V – 0,0–1,5 GΩ
• 250 V – 0,0–5,5 GΩ
• 500 V – 0,0–5,5 GΩ
• 1000 V – 0,0 bis 5,5 GΩ

⚡ Leerlaufspannung:

• 100 V – DC 100 V / +20 %, -0 %
• 250 V – DC 250 V / +20 %, -0 %
• 500 V – DC 500 V / +20 %, -0 %
• 1000 V – DC 1000 V / +20 %, -0 %

⚡ Nennstrom:

• 250 V – 0,5 MΩ Last / 0,5 mA bis 0,55 mA
• 500 V – 0,5 MΩ Last / 1 mA~1,2 mA
• 1000 V – 2,5 MΩ Last / 1 mA~1,2 mA
• 2500 V – 2,5 MΩ Last / 1 mA bis 1,2 mA

⚡ Kurzschlussstrom:

• ca. 2,0 mA

⚡ Genauigkeit:

• ±5 % vom Messwert +3 % der Ziffer

SPANNUNGSMESSGERÄT:

30 – 600 V (Auflösung 1 V)

⚡ Messbereich:

• DV – ±30 – ±600 V
• AV – ±30 – 600 V (50/60 Hz)

⚡ Auflösung:

• DV – 1 V
• AV – 1 V

⚡ Genauigkeit:

• DV – ±5 % vom Messwert +3 % der Ziffern
• AV – ±5 % des Messwerts +3 % der Ziffer

WEITERE GERÄTEPARAMETER:

• Anzeige: Maximal 999 Zeichen (Werte über z. B. 1000 werden als 1T angezeigt).
• Überlastanzeigen: Überlastanzeigen: OL erscheint bei Überschreitung des Isolationsbereichs, LO bei Überschreitung des Spannungsbereichs.
• Automatischer Bereich: Bereichsverschiebung zum oberen Bereich: 1000; Bereichsverschiebung zum unteren Bereich: 95 (nur im Bereich der Isolationswiderstände).
• Abtastfrequenz: 0,5 bis 10 Mal/Sek.
• Maximale Höhe: Weniger als 2000 m (für den Einsatz in Gebäuden).
• Betriebsbedingungen: Temperatur 0~40 °C, Luftfeuchtigkeit <= 85 %.
• Lagerbedingungen: Temperatur -20 bis 60 °C, Luftfeuchtigkeit ≤ 90 %.
• Überlastschutz: Isolationswiderstand: AC 1200 V/10 Sek. Spannung: AC 720 V/10 Sek.
• Spannungsfestigkeit: AC 8320 V (50/60 Hz) / 5 Sek. (zwischen elektrischem Schaltkreis und Gehäuse).
• Isolationswiderstand: 1000 MΩ oder mehr / DC 1000 V (zwischen elektrischem Schaltkreis und Gehäuse).
• Stromversorgung: DC 12 V (8 x 1,5-V-Batterie LR14).
• Betriebsdauer mit Batterien: ca. 15 Stunden.
• Abmessungen: 153 x 96 x 220 mm.
• Gewicht: 1032 g (ohne Batterien und Messleitungen).

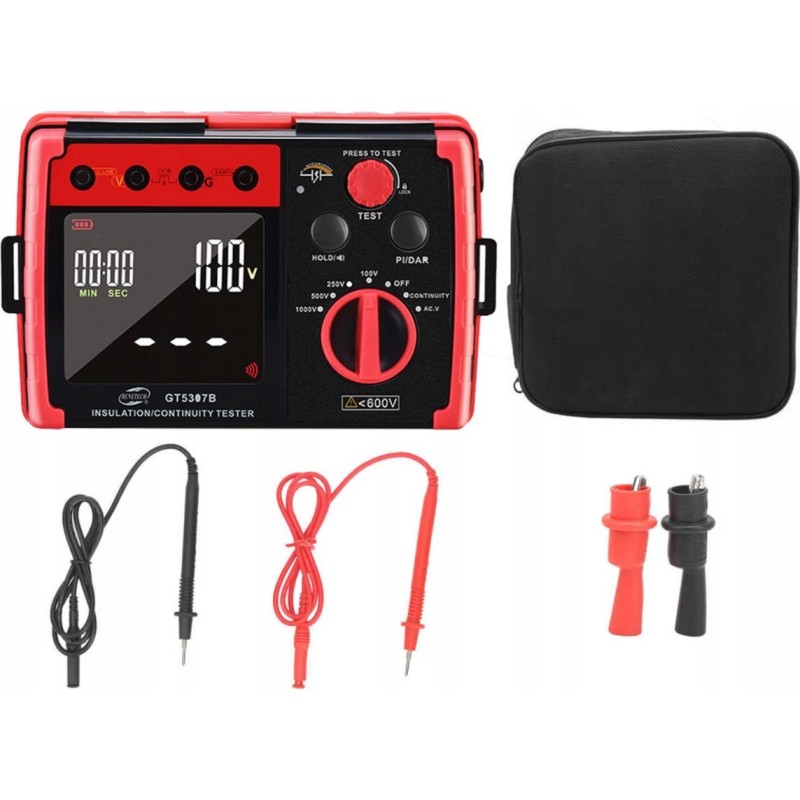

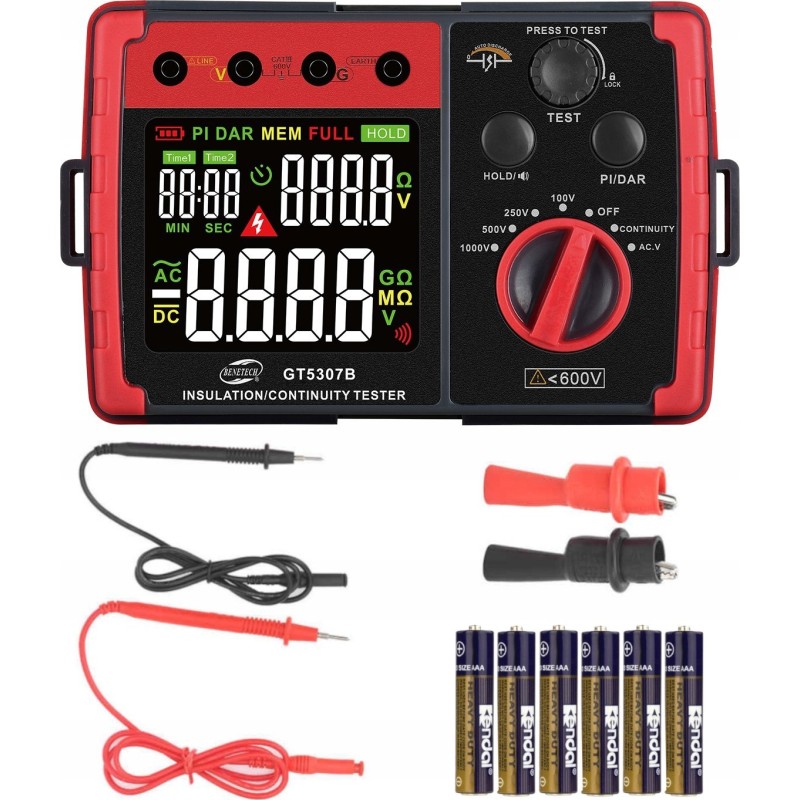

LIEFERUMFANG

• 1 x Hochspannungs-Isolationswiderstandsprüfer
• 1 x Rotes Messkabel
• 1 x Schwarze Messleitung
• 2 x Krokodilklemmen
• 1 x Bedienungsanleitung in polnischer Sprache
• 1 x Tragetasche
• 8 x 1,5-V-Alkalibatterie LR14

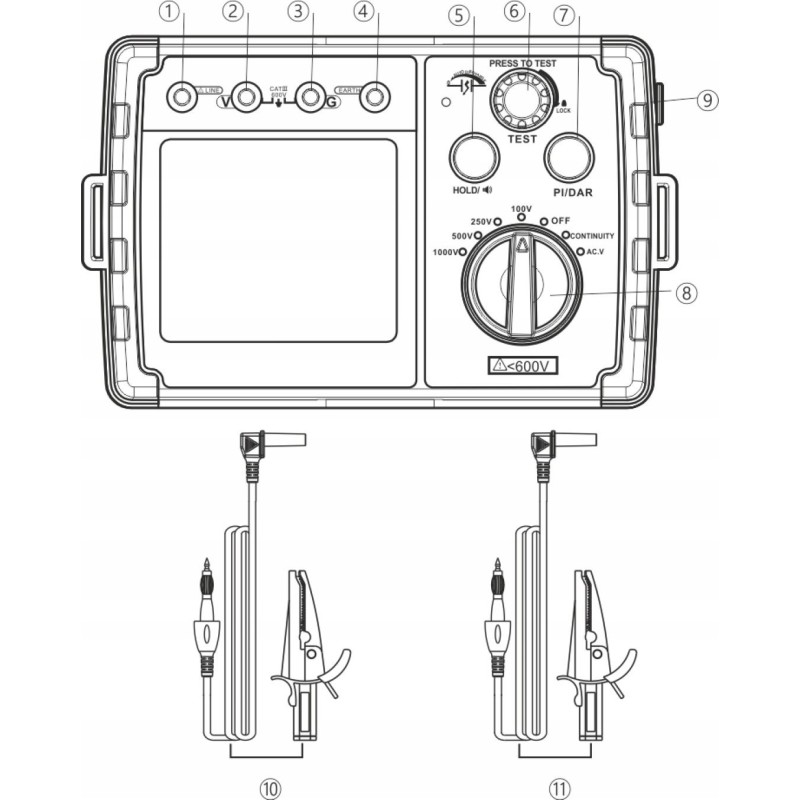

BESCHREIBUNG DER GERÄTEKOMPONENTEN UND DES ZUBEHÖRS:

1. LCD-Display.
2. Taste zur Zeiteinstellung.
3. Taste für die Hintergrundbeleuchtung.
4. Testtaste.
5. Tasten zur Zeiteinstellung.
6. Funktionsschalter.
7. Anschluss für den roten Hochspannungstestleiter.
8. Anschluss für den grünen Schutzleiter.
9. Anschluss für den schwarzen Messleiter.
10. DC-Schnittstelleneingang (12 V/1 A)
11. Schwarzes Messkabel mit Krokodilklemme.
12. Grüner Schutzleiter mit Krokodilklemme.
13. Rotes Hochspannungsmesskabel mit Krokodilklemme.
14. Schraubendreher.

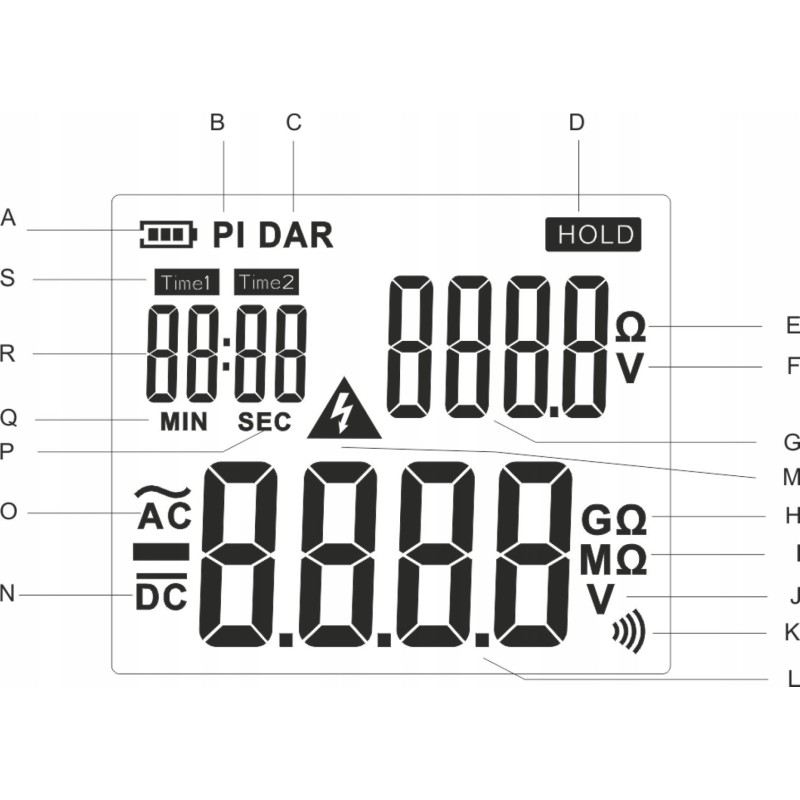

BESCHREIBUNG DER DISPLAY-ELEMENTE:

1. Batteriesymbol.
2. Symbol für den Countdown.
3. Timer.
4. Minute.
5. Sekunde.
6. Timer 1
7. Anzeige der Isolationsspannung/des Isolationswiderstands.
8. Widerstandseinheit.
9. Spannungseinheit
10. Bereich für die Spannungsanzeige.
11. Hochspannungswarnung.
12. Wechselstrom.
13. Minuszeichen.
14. Gleichstrom.
