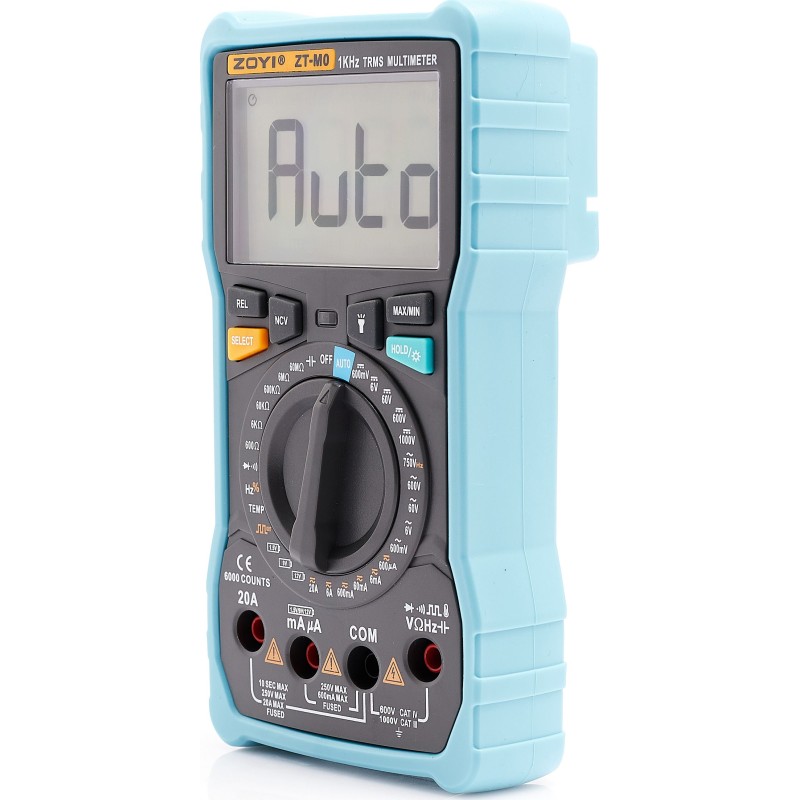

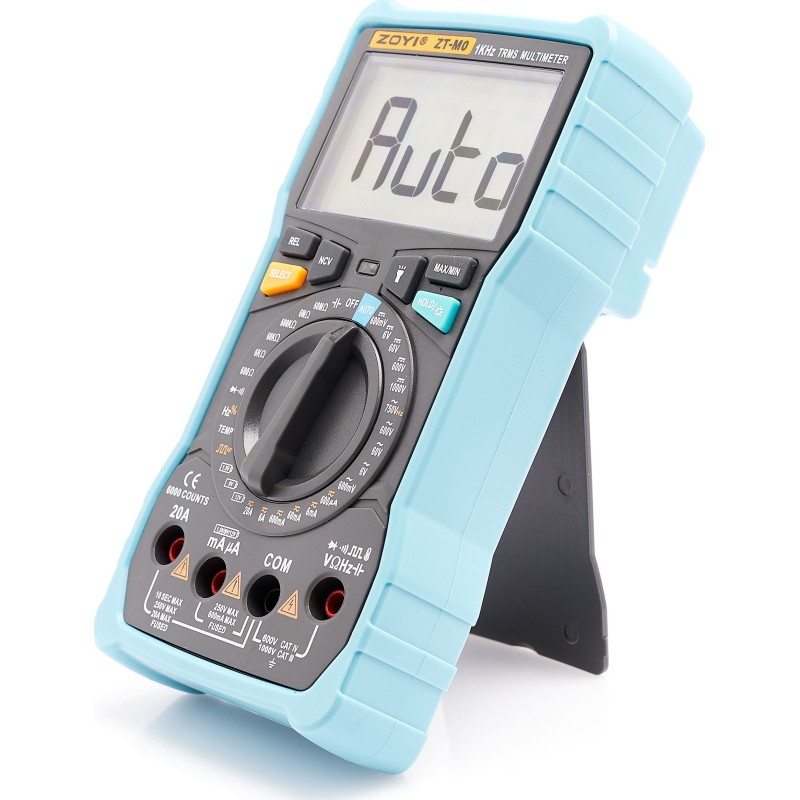

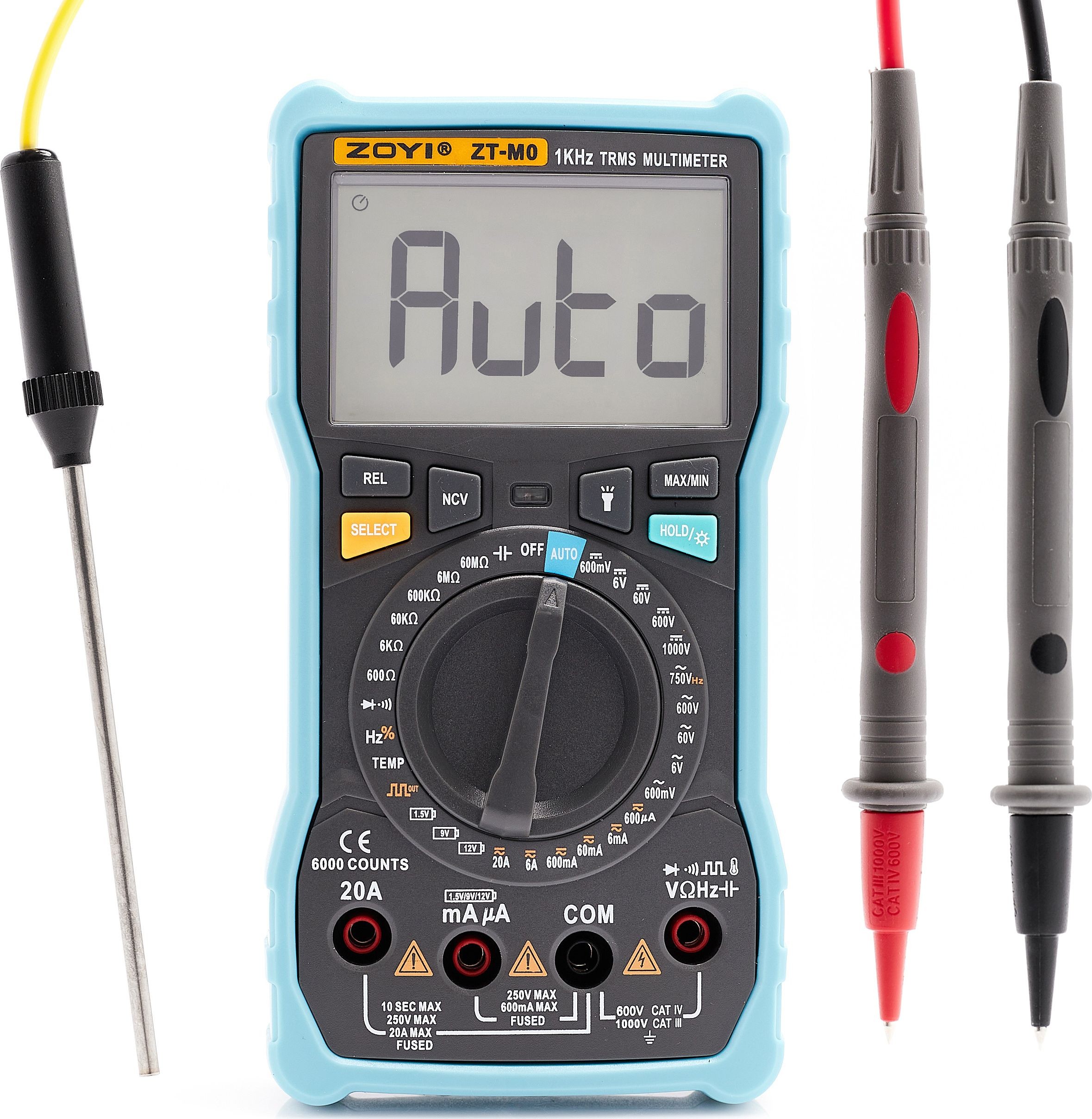

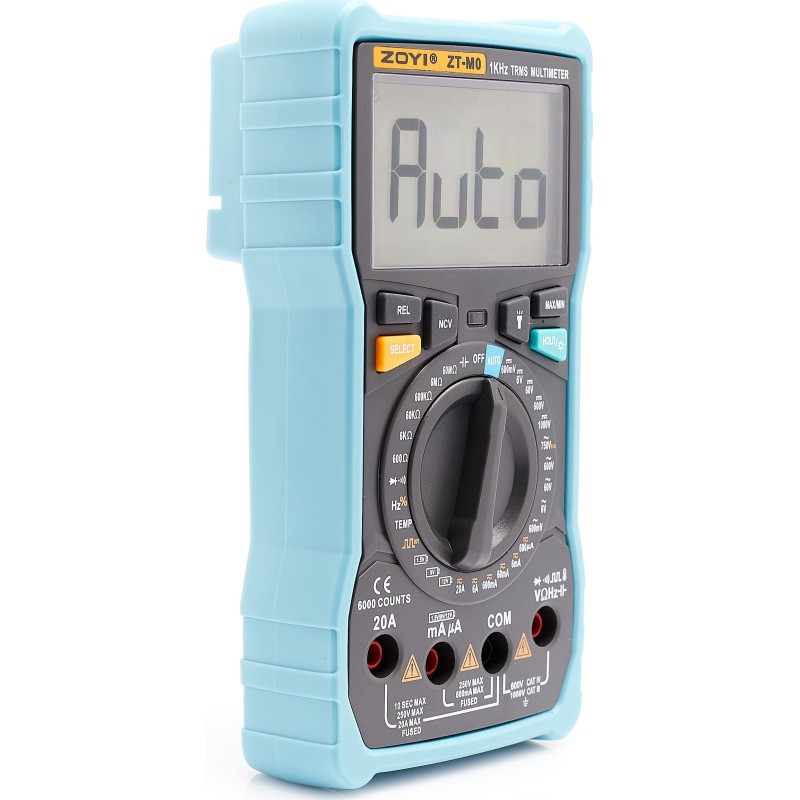

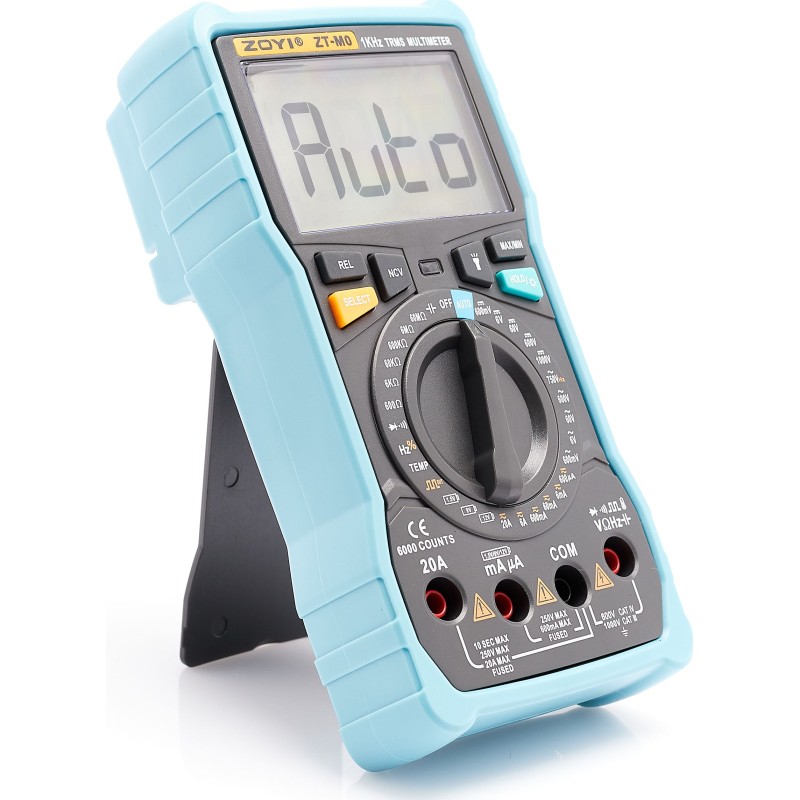

Digitalmultimeter ZT-M0

Das batteriebetriebene Digitalmultimeter ermöglicht die Messung des effektiven Wertes (RMS). Ausgestattet mit einem großen, gut lesbaren Display mit einer maximalen Anzeige von 6000 bietet es eine hervorragende Messauflösung in den meisten Messbereichen. Das Messgerät ermöglicht die Messung des TrueRMS-Effektivwerts von Wechselspannung und -strom (AC), Gleichstrom und -spannung (DC), Widerstand, Kondensatorkapazität, Temperatur, das Testen von Halbleiterdioden, einen Durchgangsprüfer (umgangssprachlich als Summer bezeichnet) sowie die Messung von Frequenz und Tastverhältnis. Das Gerät von hervorragender Qualität, hergestellt aus hochwertigen Materialien, ist ein unverzichtbarer Bestandteil jeder Werkstatt und jedes Autohauses sowie ein nützliches Messgerät für jeden Haushalt. Das Multimeter ist mit einer automatischen Bereichswahl ausgestattet, was die Messungen erleichtert und beschleunigt.

Technische Daten:

• Frequenz: 10,00 MHz
• Kapazität: 60 mF
• Gleichspannung: 1000 V
• Wechselspannung: 750 V
• Gleichstrom: 20 A
• Wechselstromstärke: 20 A
• Widerstand: 60 MΩ
• Maximalwert: 6000
• Smart-Modus: JA
• True-RMS: JA
• Datenhalt: JA

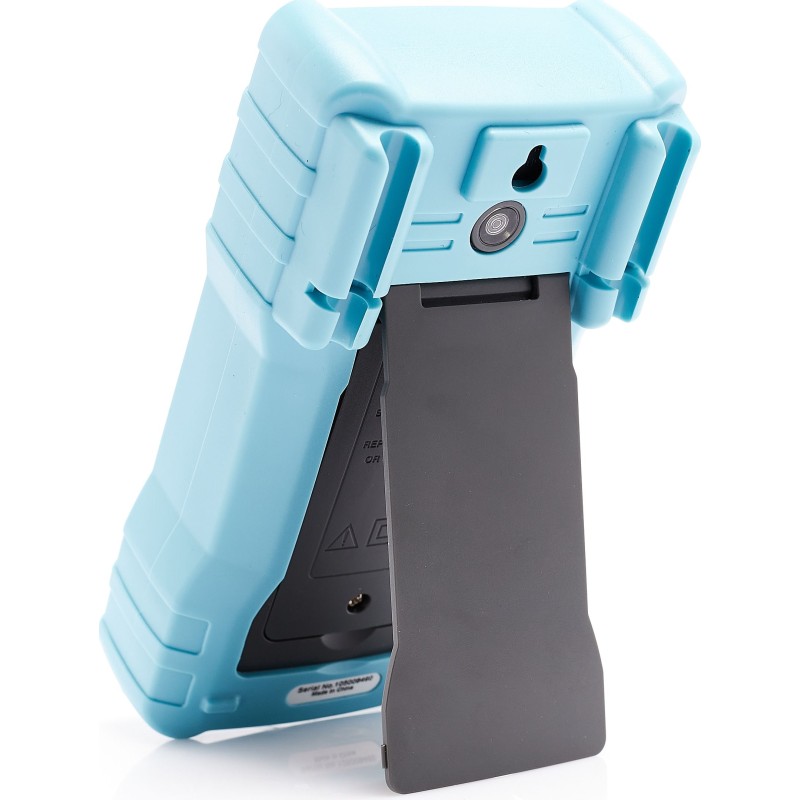

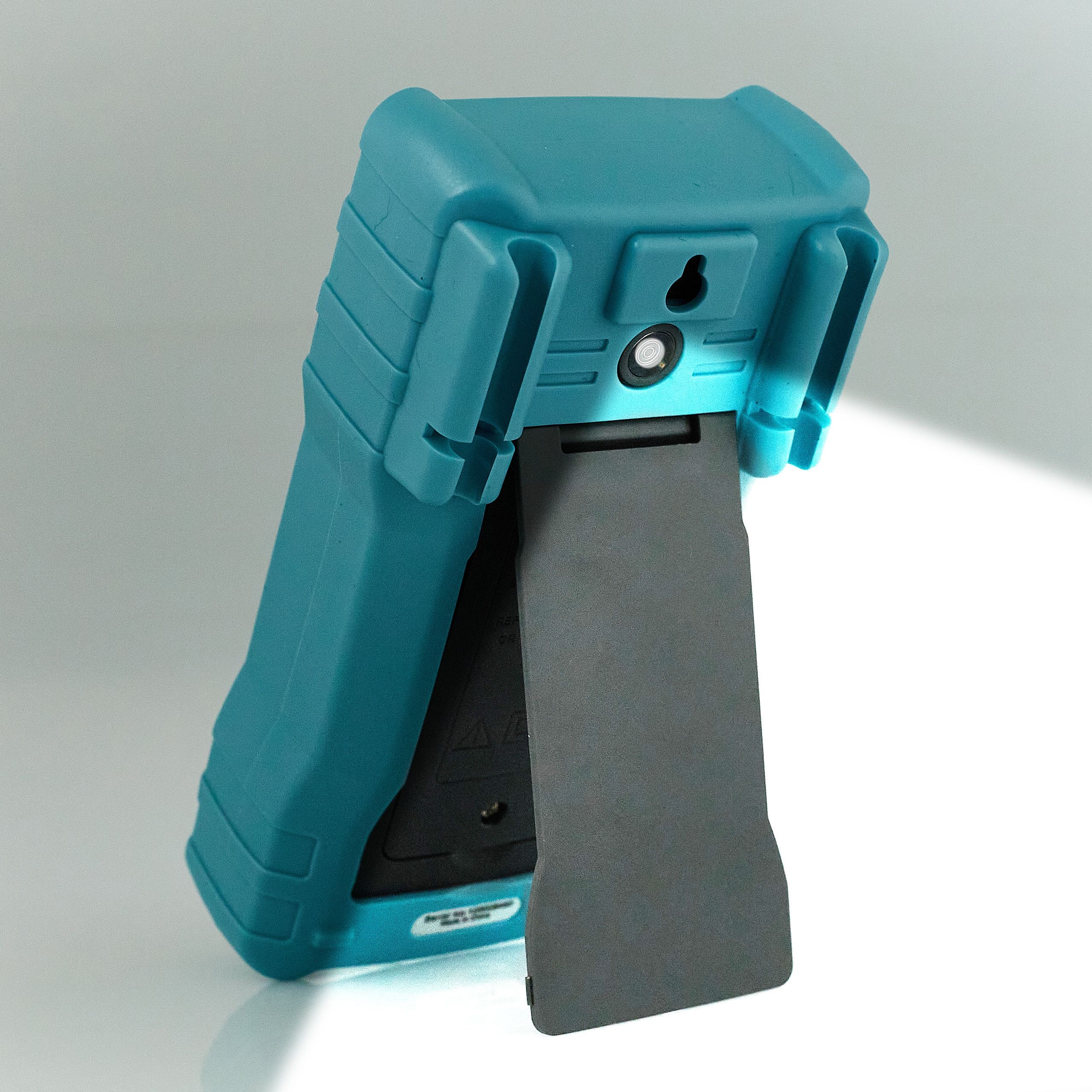

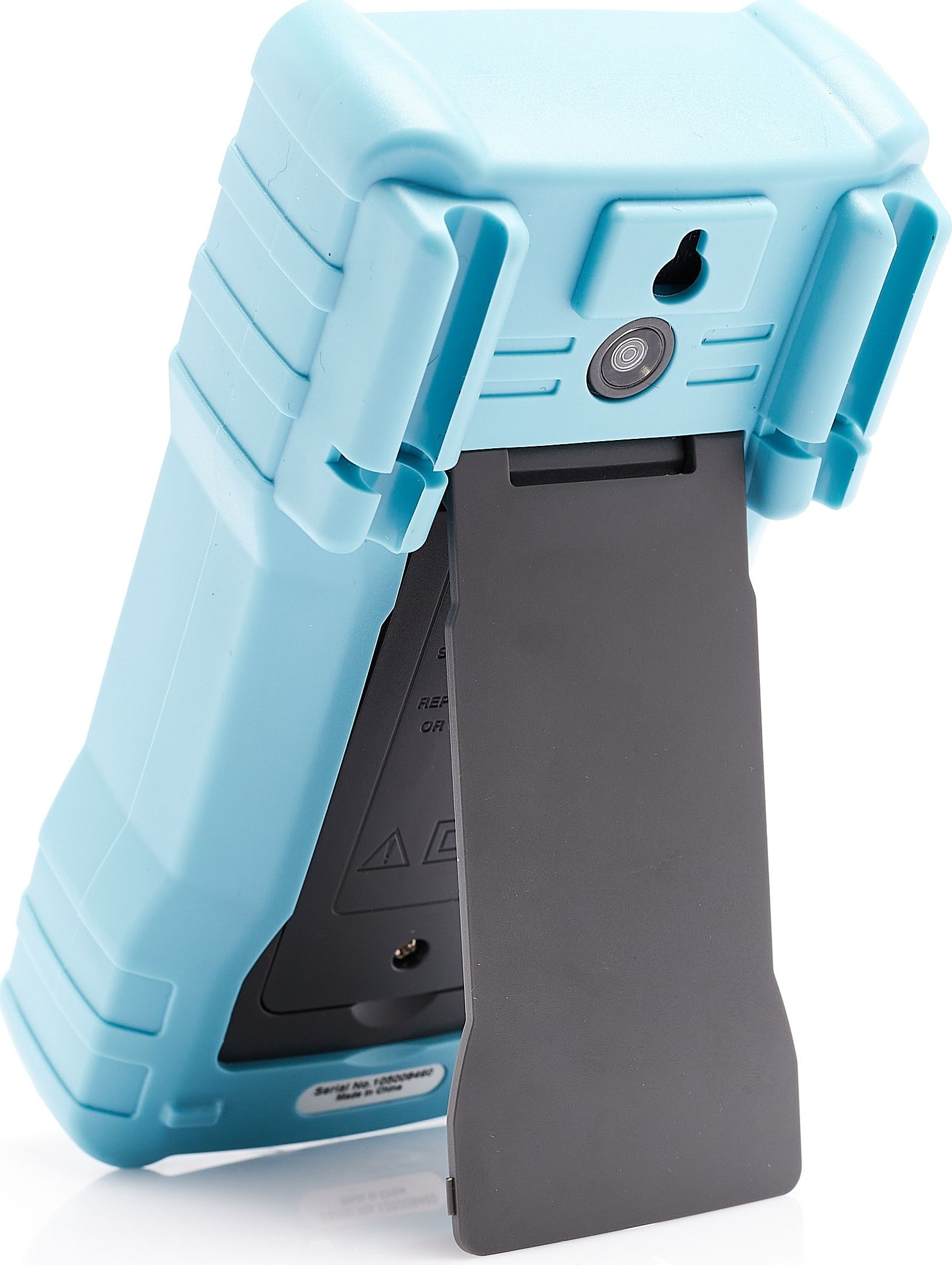

• LED auf der Rückseite: JA
• Frontbeleuchtung: JA
• Alarm bei niedrigem Batteriestand: JA
• Automatische Abschaltung: JA
• NCV: JA
• Temperatur: -20 °C bis 1000 °C
• Großes LCD-Display mit weißer Hintergrundbeleuchtung
• Messung von REL, MAX, MIN
• Temperaturmessung
• Zwei AA-Batterien, leicht austauschbar
• Hat den 2-Meter-Falltest bestanden, bruchsicherer Halter
• Schutzhülle aus PVC, sehr robust und langlebig

Funktionen:

• REL-Funktion – relative Messungen
• MAX/MIN – Aufzeichnung von Maximal- und Minimalwerten
• SELECT-Funktion – während der Messung von Wechselspannung/Wechselstrom Möglichkeit der Messung (Umschaltung) auf Frequenzbereich oder Tastverhältnis %
• HOLD-Funktion – Halten der Anzeige
• AUTOOFF-Funktion – nach 14 Minuten und 30 Sekunden Inaktivität „erinnert“ das Gerät mit einem akustischen Signal an sich, und nach weiteren 30 Sekunden erlischt das Display

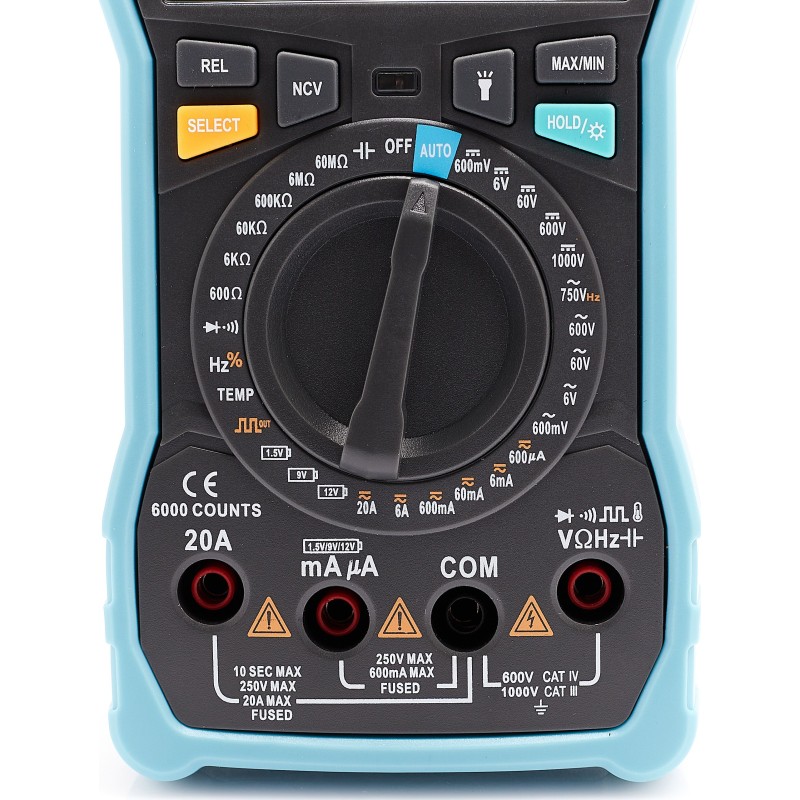

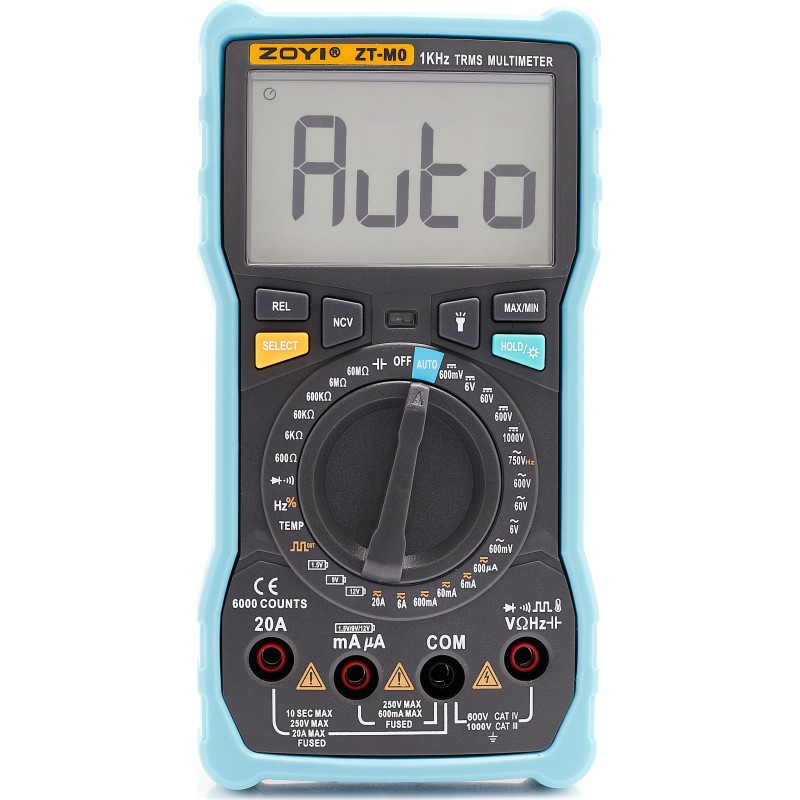

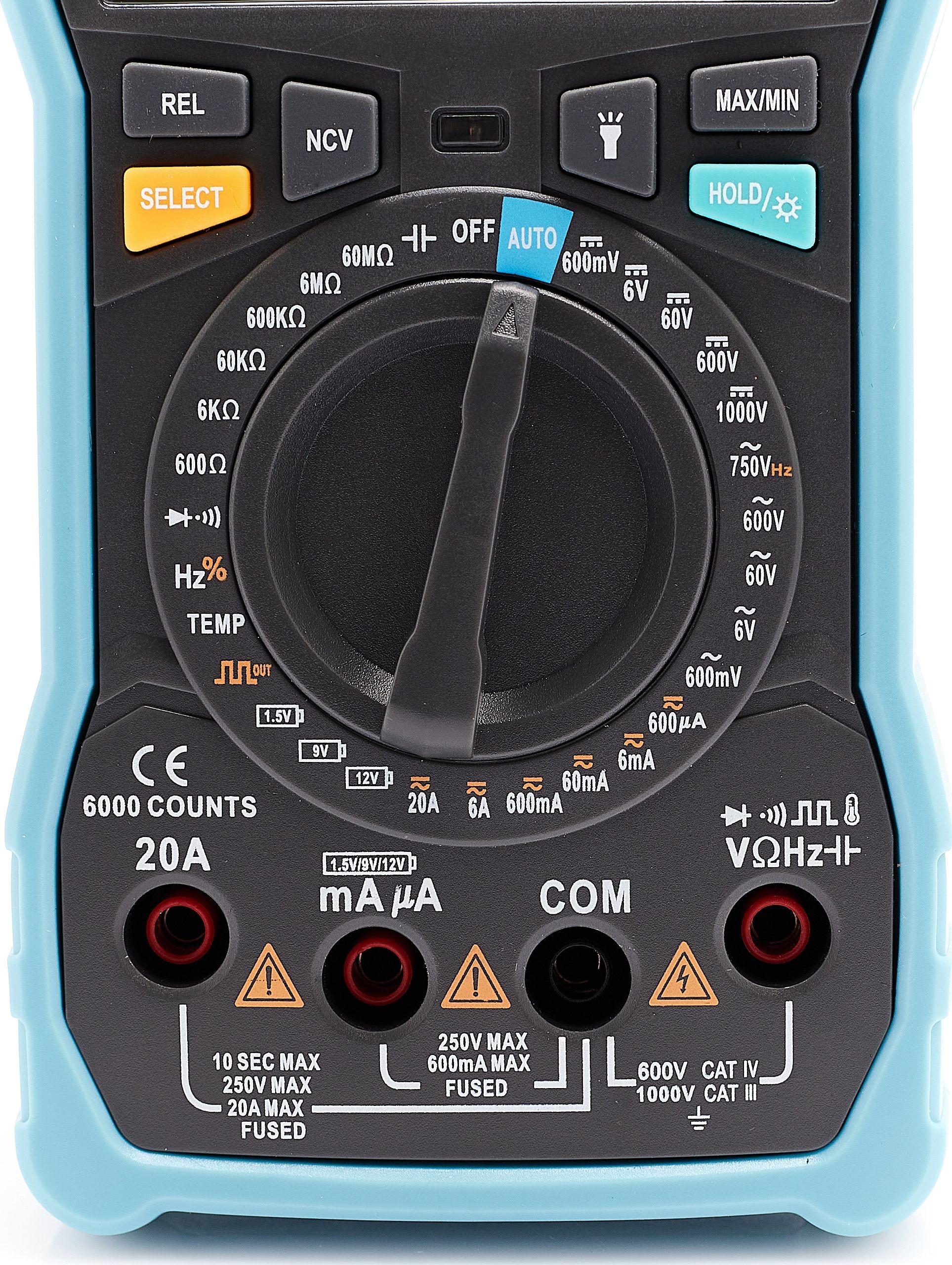

Beschreibung der Frontplatte:

NCV – Halten Sie die Taste gedrückt, das Gerät gibt einen Signalton ab, sobald der interne Sensor in der Nähe Wechselspannung erkennt. Je höher die Spannung, desto lauter ist der Signalton.

MAX/MIN – Funktion zur Aufzeichnung und Anzeige der MAX- und MIN-Werte während der Messung

REL – Relativmessung

HOLD/LIGHT – Die Taste hat zwei Funktionen: Durch kurzes Drücken wird der angezeigte Messwert gespeichert/eingefroren. Durch längeres Drücken (2 s) wird die Hintergrundbeleuchtung des LCD-Displays eingeschaltet

SELECT – Die orangefarbene Taste ermöglicht das Umschalten zwischen den einzelnen Funktionen, die auf dem Drehschalter aufgedruckt sind

Messung der Gleichspannung:

Drehen Sie den Drehknopf auf die Gleichspannungsmessung (V). Schließen Sie die Messleitungen entsprechend der Polarität an. Schwarz an die COM-Buchse, rot an die Messbuchse für die Spannungsmessung. Das Messergebnis wird auf dem Display angezeigt.

Wechselspannungsmessung:

Der Anschluss erfolgt analog zur Gleichspannungsmessung. Drehen Sie den Drehknopf auf Wechselspannungsmessung (V~).

Widerstandsmessung:

Drehen Sie den Drehknopf auf Widerstandsmessung (Ω). Schließen Sie die Messleitungen entsprechend der Polarität an. Schwarz an die COM-Buchse, rot an die Messbuchse für die Widerstandsmessung (im Zweifelsfall sehen Sie sich die folgenden Bilder an). Das Messergebnis wird auf dem Display angezeigt.

Frequenzmessung:

Drehen Sie den Drehknopf auf Frequenzmessung (Hz %), drücken Sie einmal die orangefarbene SELECT-Taste und stellen Sie dann den Drehknopf auf „Hz %“. Schließen Sie die Messleitungen entsprechend der Polarität an. Schwarz an die COM-Buchse, rot an die Messbuchse für die Frequenzmessung. Das Messergebnis wird auf dem Display angezeigt.

Messung von Gleich- und Wechselstrom:

Drehen Sie den Drehknopf auf Strommessung (A), um zwischen Gleich- und Wechselstrom umzuschalten. Schließen Sie die Messleitungen entsprechend der Polarität an: schwarz an die COM-Buchse, rot an die Messbuchse für die Strommessung. ACHTUNG! Hier musst du auswählen, ob der Strom unter 600 mA liegt; wenn er höher ist, wähle die entsprechende Messbuchse. Das Messergebnis wird auf dem Display angezeigt.

Kapazitätsmessung:

Drehen Sie den Drehknopf auf die Messung der Kondensatorkapazität. Schließen Sie die Messleitungen entsprechend der Polarität an: schwarz an die COM-Buchse, rot an die Messbuchse für die Kapazitätsmessung. Denken Sie daran, den Kondensator vor dem Anschließen zu entladen.

Temperaturmessung:

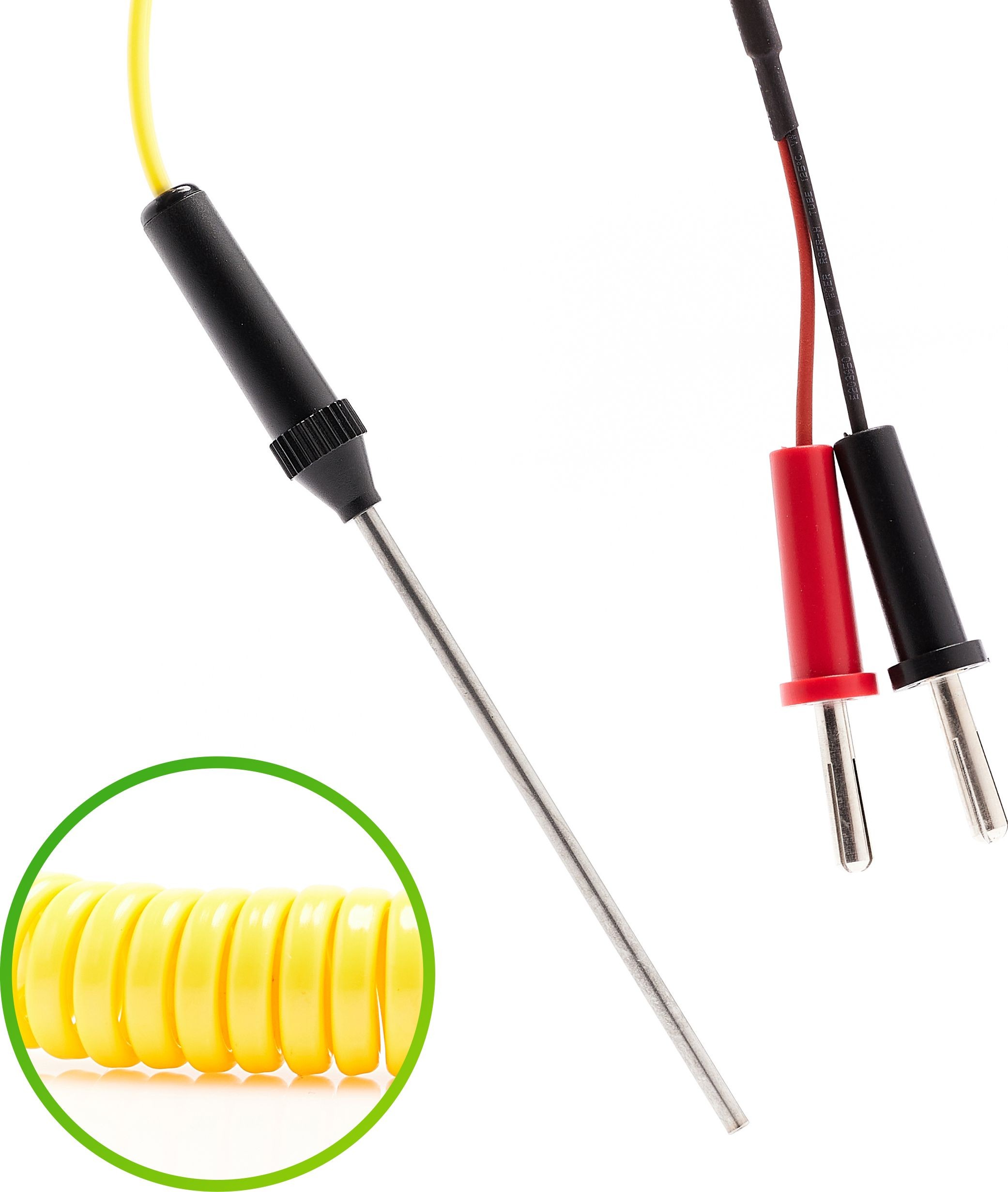

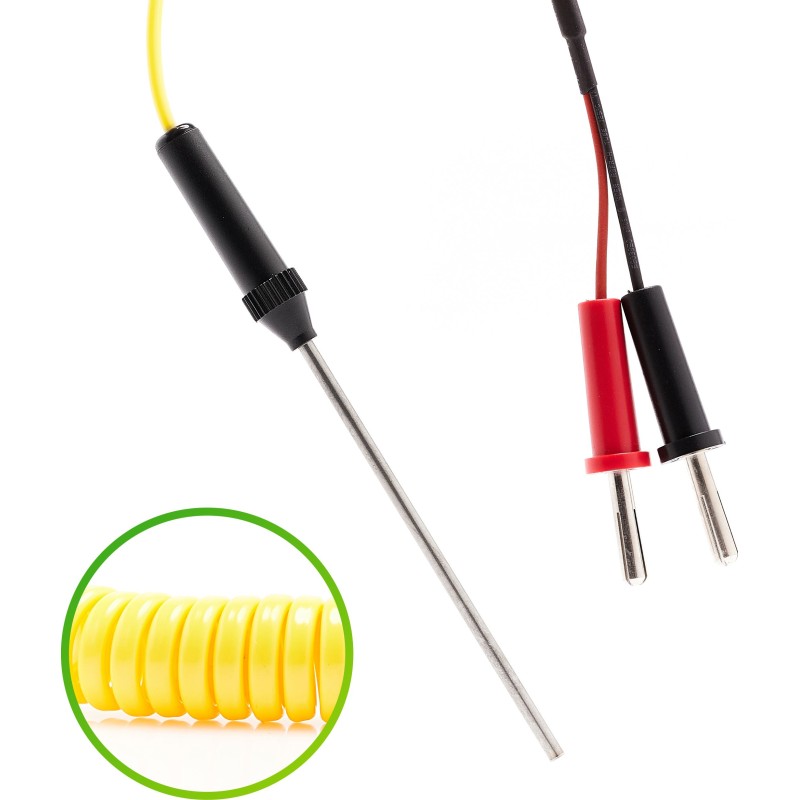

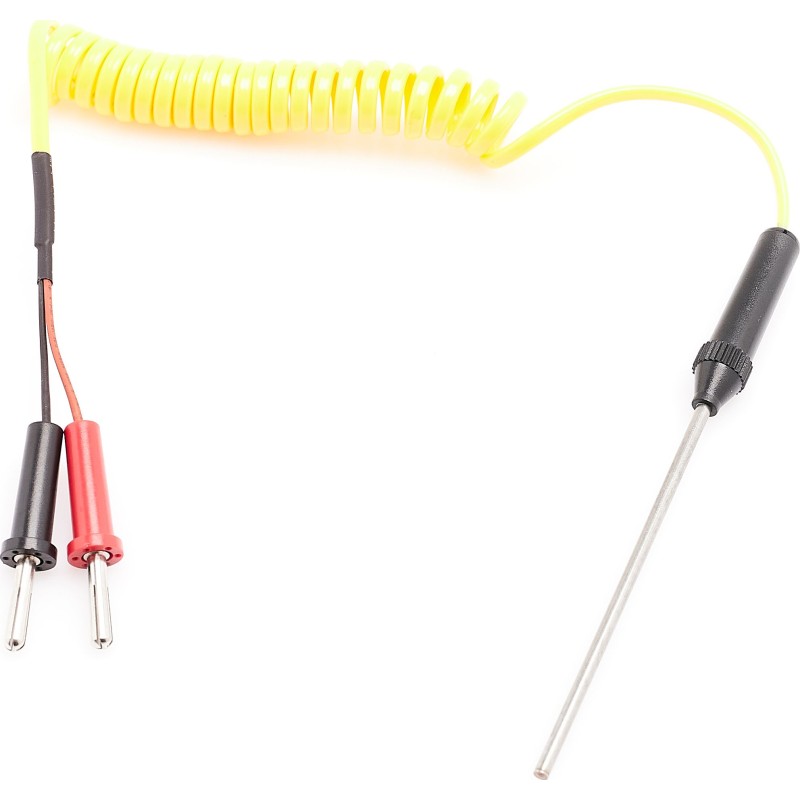

Um eine Temperaturmessung durchzuführen, drehen Sie den Drehknopf in die äußerste rechte Position. Sie können das im Set enthaltene Thermoelement verwenden (in diesem Fall müssen Sie es gemäß der Beschreibung der Messbuchsen anschließen) oder das im Messgerät integrierte Thermoelement.

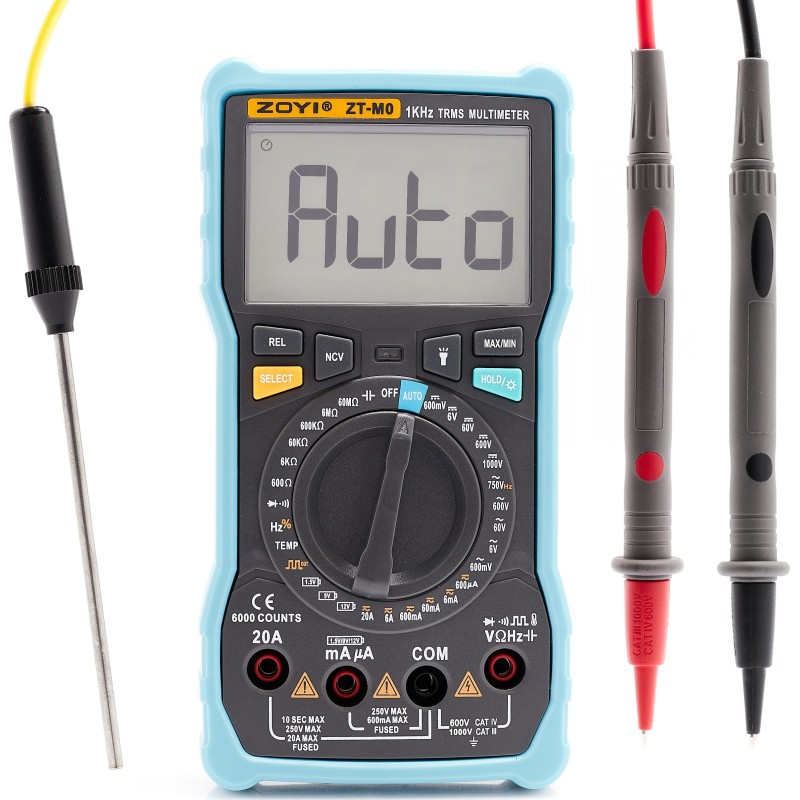

Im Lieferumfang enthalten:

• Digitalmultimeter ZT-M0

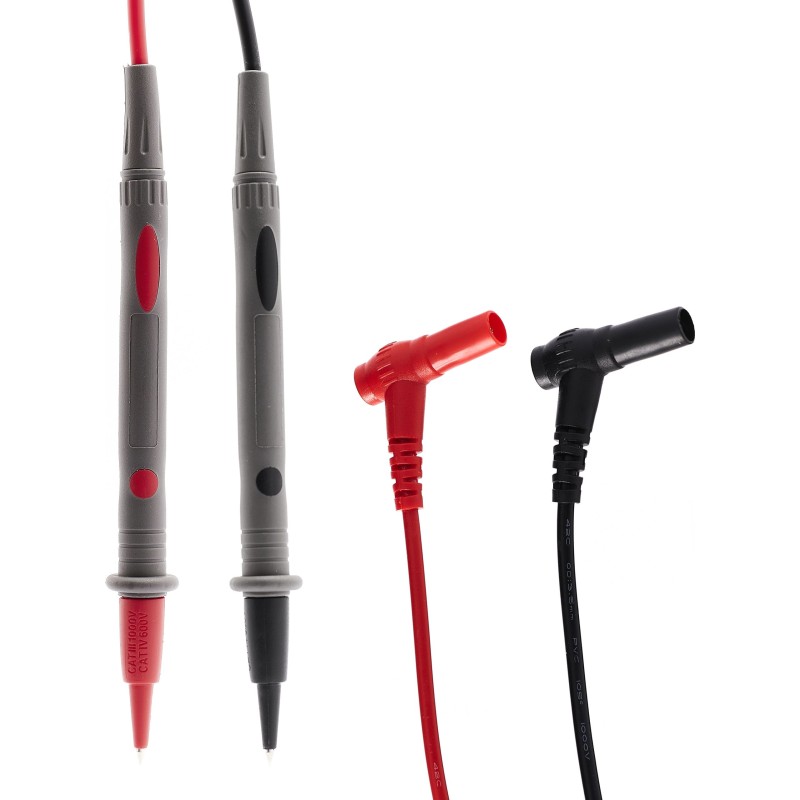

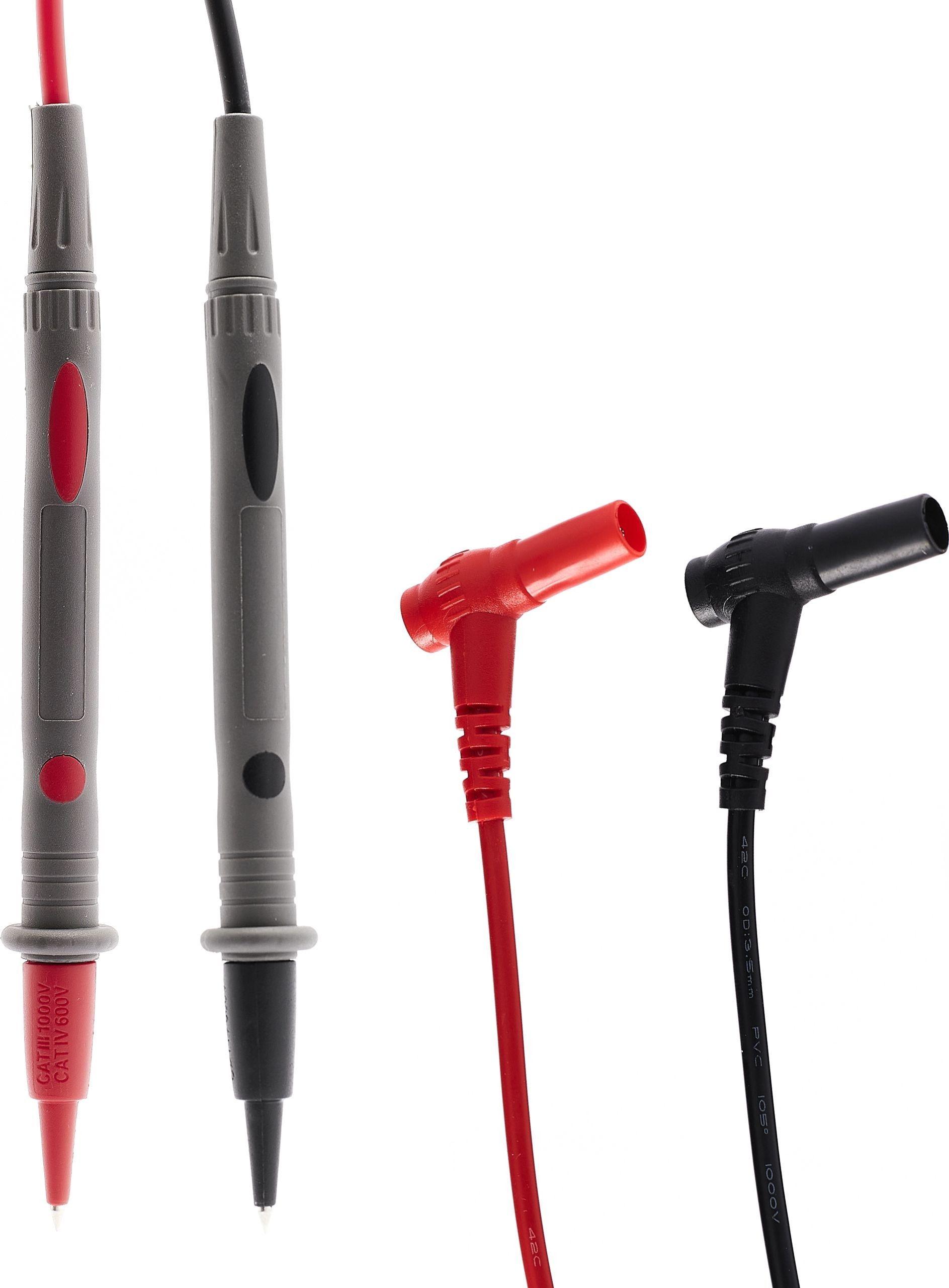

• Messsondenkabel
• Aufbewahrungskoffer
• Bedienungsanleitung in englischer Sprache
