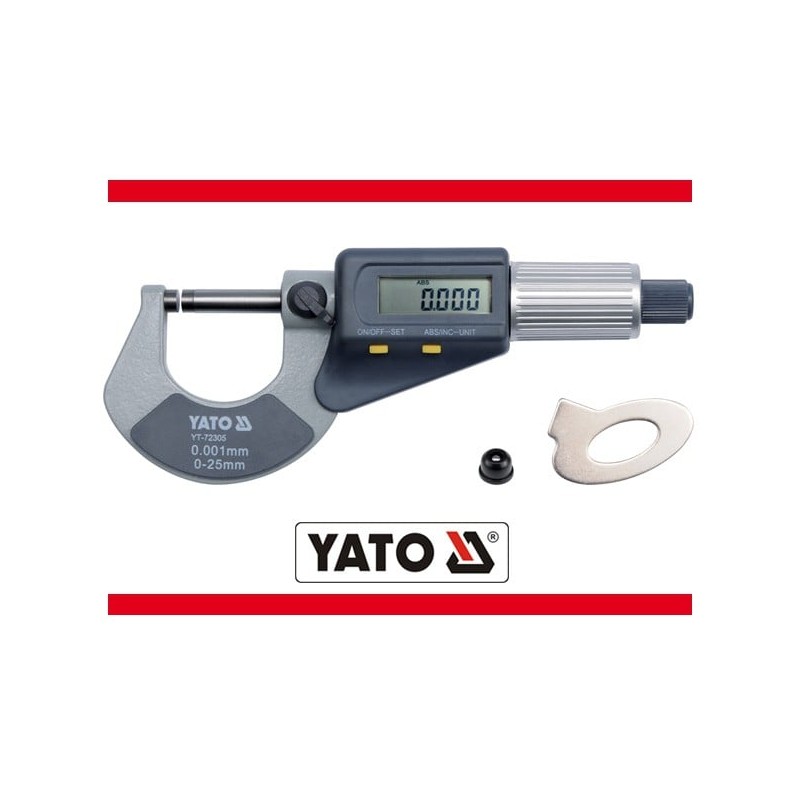

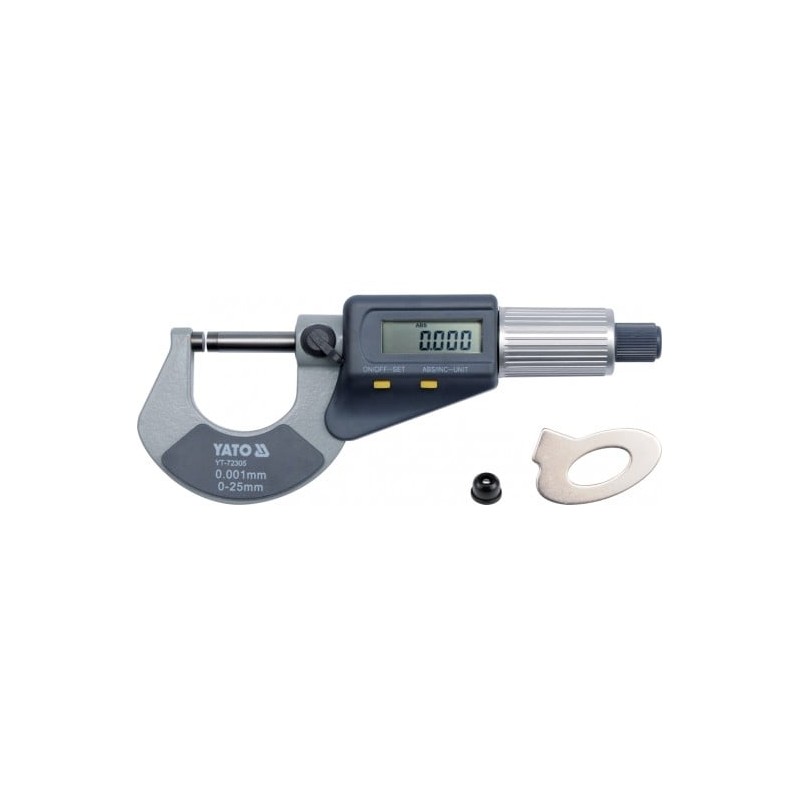

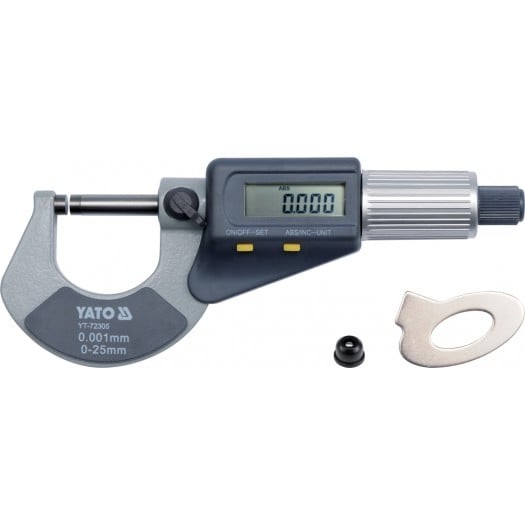

Yato Mikrometer 0–25 mm mit Digitalanzeige (YT-72305)

Mikrometer 0–25 mm mit Digitalanzeige – YT-72305

Produktbeschreibung:

• Messbereich: 0 – 25 mm Auflösung: 0,001 mm / 0,00005"

• Genauigkeit: ±0,002 mm / ±0,0001"

• Messkraft: 5–10 N

• Anzeige: LCD-Display

• Stromverbrauch: ≤ 35 μA

• Stromversorgung: eine 1,55-V-Silberbatterie, Typ SR44

• Betriebstemperatur: 5 °C – 40 °C / 41 °F – 104 °F

• Lagertemperatur: -200 °C bis 60 °C / -4 °F bis 140 °C

• Einfluss der Luftfeuchtigkeit: unerheblich bei einer relativen Luftfeuchtigkeit unter 80 %

Anwendung:

Vorbereitung für den Betrieb:

• Reinigen Sie die Messflächen und die Führungsschiene. Verwenden Sie dazu ein Baumwolltuch. Verwenden Sie keine Lösungsmittel oder Säuren.

• Überprüfen Sie die Nullstellung, indem Sie die Messflächen durch Drehen des Reibungskupplungsrads aneinanderbringen. Drücken und halten Sie anschließend ca. 2 Sekunden lang die Taste „ON/OFF•••SET“, bis die Anzeige auf Null zurückgesetzt ist

• Überprüfen Sie, ob alle Tasten, Schalter und das Display ordnungsgemäß funktionieren.

Grundlegende Messmethoden:

1. Absolutmessung:

• Lösen Sie die Feststellklemme.

• Schalten Sie das Gerät durch Drücken der Taste „ON“ ein. Wählen Sie die Maßeinheit aus, indem Sie die Taste „ABS/INC•••UNIT“ ca. 2 Sekunden lang gedrückt halten. Das Messergebnis wird abwechselnd in Zoll oder Millimetern angezeigt. Das Ergebnis in Zoll wird durch das Symbol „in“ auf dem Display gekennzeichnet. Drücken Sie die Taste „ABS/INC•••UNIT“, bis das Symbol „ABS“ auf dem Display erscheint.

• Öffnen Sie die Messflächen auf einen Abstand, der etwas größer ist als das zu messende Objekt.

• Stellen Sie anschließend mit dem Drehknopf am Messstift eine grobe Einstellung vor und ziehen Sie dann weiter fest, indem Sie den Drehknopf der Rutschkupplung drehen. Hören Sie auf festzuziehen, sobald die Kupplung greift.

• Lesen Sie das Messergebnis vom Display ab.

2. Relative Messung

• Das Messprinzip entspricht dem oben beschriebenen, jedoch dient die relative Messung zum Vergleich zweier Maße.

• Nach dem Drücken der Taste „ABS/INC•••UNIT“ wird die Anzeige auf Null zurückgesetzt und auf dem Display erscheint das Symbol „INC“.

• Nach einer erneuten Messung kann die Differenz der Maße abgelesen werden.

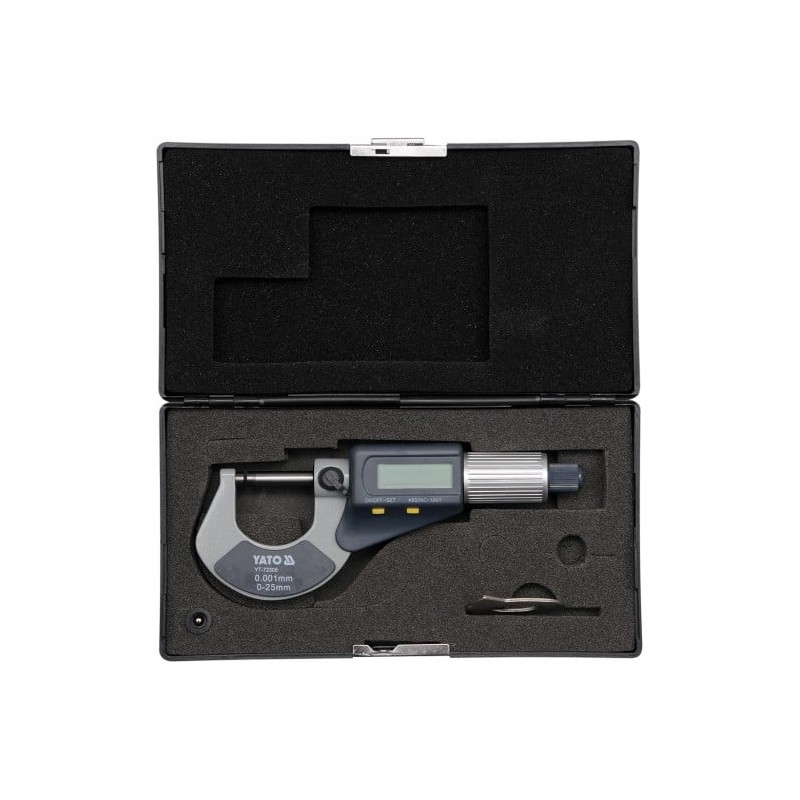

• Im Lieferumfang des Mikrometers ist eine Stahlkugel in einer Gummihalterung enthalten, die die Montage auf der Messfläche des Mikrometers ermöglicht.

• Dies erleichtert die Messung von Elementen mit kleiner Oberfläche. Nach dem Anbringen muss die Anzeige gemäß dem oben beschriebenen Verfahren auf Null gestellt werden.

• Achtung! Es wird empfohlen, das zu messende Element oder das Mikrometer vor Beginn der Messung zu fixieren. Dadurch wird die höchste Messgenauigkeit erreicht. Es wird außerdem empfohlen, mehrere Messungen durchzuführen, um den arithmetischen Mittelwert der Ergebnisse zu ermitteln.
