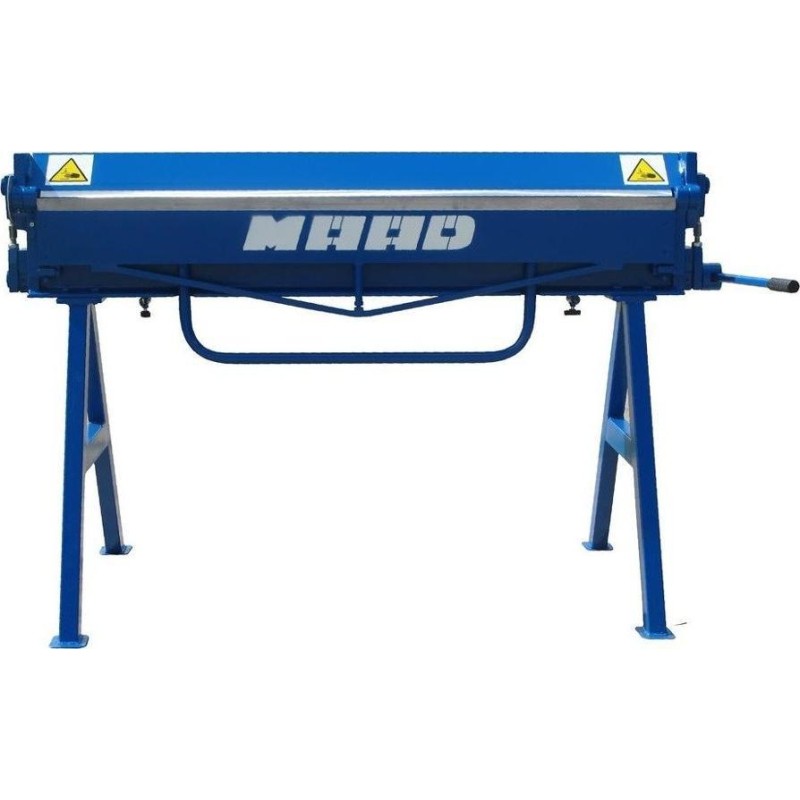

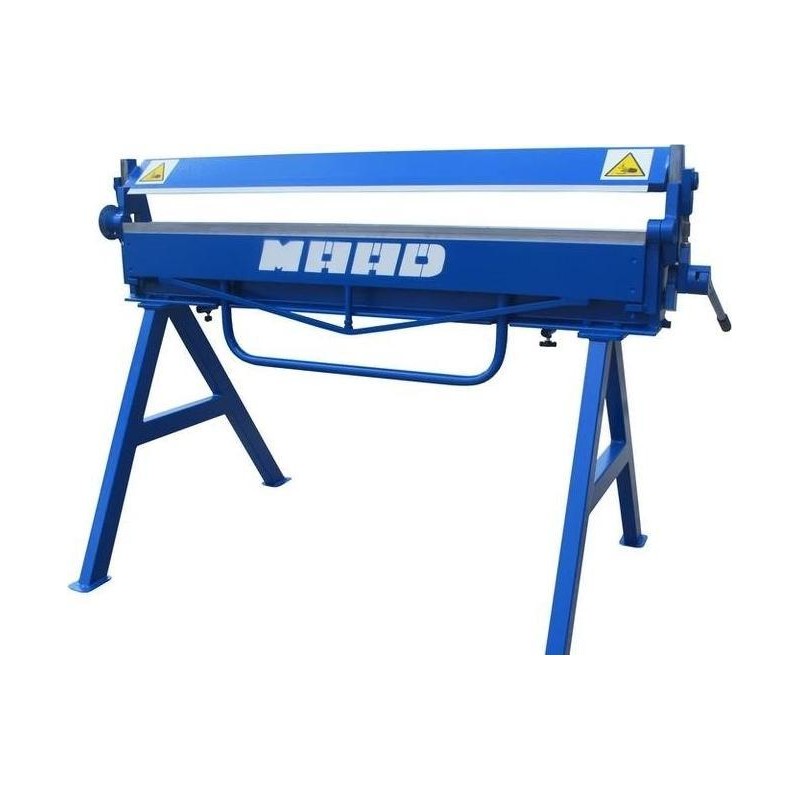

Maad MAAD ZG-1400/2.0 Blechbiegemaschine, Falzmaschine, Dachdecker-Kantenbiegemaschine MAAD ZG-1400/2.0
| Hersteller | Maad |
|---|---|
| Herstellercode | MAAD ZG-1400/2.0 |
Die Biegemaschine MAAD ZG-1400/2.0 ist eine verstärkte Version des Modells MAAD ZG-1400/1.5. Die Maschine verfügt über einen massiveren Rahmen, einen Biegebalken und einen Druckbalken. Die Maschine ermöglicht das Biegen von Blechen mit einer Dicke von bis zu 2,0 mm bis zu 135°. Die Biegemaschine verfügt über einen Hydraulikzylinder, der das Anheben des Druckbalkens unterstützt und es somit ermöglicht, diesen an einer beliebigen Stelle zu positionieren, ohne ihn festhalten zu müssen.Geringe Abmessungen, kompakte Bauweise, Mobilität, Stabilität und hohe Verarbeitungsqualität sind nur einige der vielen Vorteile der Biegemaschine ZG-1400/2.0. Maximaler Biegewinkel bis zu 135 Grad. Blechdicke bis zu 2,0 mm bei einem Biegebalken mit einer Arbeitsbreite von nur 25 mm!
Ein Vorteil der Maschine ist ihre Vielseitigkeit, die sie ihren kompakten Abmessungen, der kompakten Bauweise und dem schmalen Biegebalken – nur 25 mm – verdankt!
Neben den standardmäßigen Gasfedern am Druckbalken verfügt die Maschine zusätzlich über eine Gasfeder zur Unterstützung des Biegebalkens mit einer Kraft von 850 N. Die massiveren und verstärkten Seitenmechanismen der Maschine (Einsatz von Mechanismen, die im Vergleich zur Biegemaschine ZG-1400/1.5 um 40 % größer sind) sowie die Querschnitte der Arbeitsbalken der Biegemaschine ermöglichen das Biegen von Stahlblech mit einer Dicke von bis zu 2,0 mm bei einer Streckgrenze von bis zu 400 MPa. Trotz ihrer kompakten Abmessungen hat die Maschine ein Gewicht von bis zu 230 kg, was einer ihrer wichtigsten Vorteile ist!
Technische Daten/Ausstattung:
- - Arbeitsbreite – 1400 mm
- - max. Dicke des zu biegenden Blechs – 2,0 mm (für Rm < 400 MPa)
- - Breite des Biegebalkens – 25 mm
- - Maximaler Biegewinkel – 135 Grad
- - Maschinengewicht – 230 kg
- - Rollenschere (optional)
- - abnehmbare Füße – erleichtern den Transport und das Verladen erheblich
- - Rahmen, der an der Rückseite der Maschine angebracht wird, um das Blech zu stützen
- - Messvorrichtungen zum Schneiden von Blechen
- - Winkelmesser im Standardlieferumfang
- - Gasdruckfeder zur Unterstützung beim Anheben des Druckbalkens
Abmessungen der Maschine:
- Höhe – 1.065 mm
- Breite – 1.670 mm
- Tiefe – 930 mm

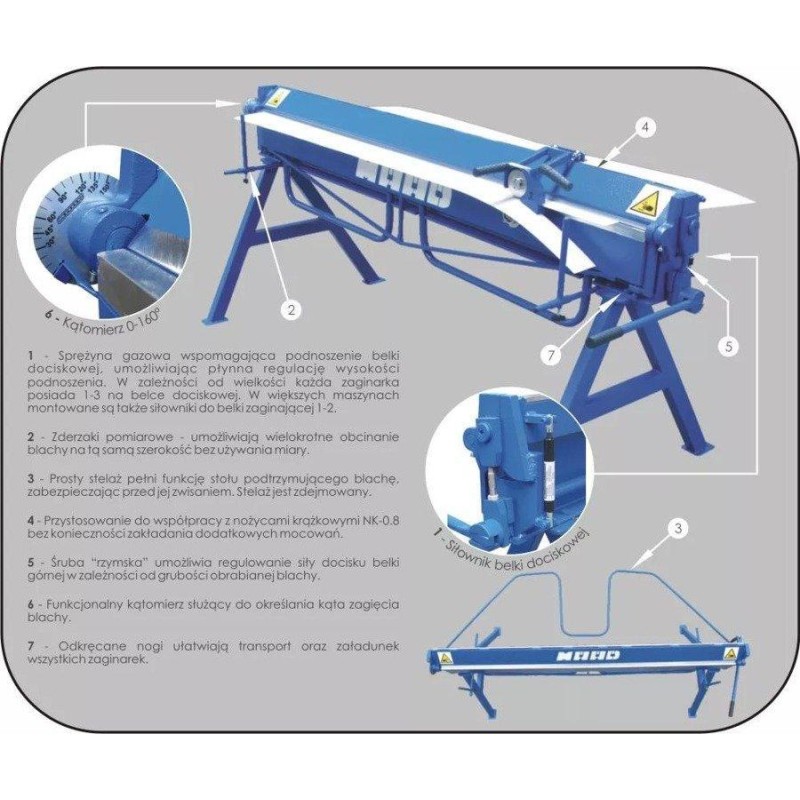

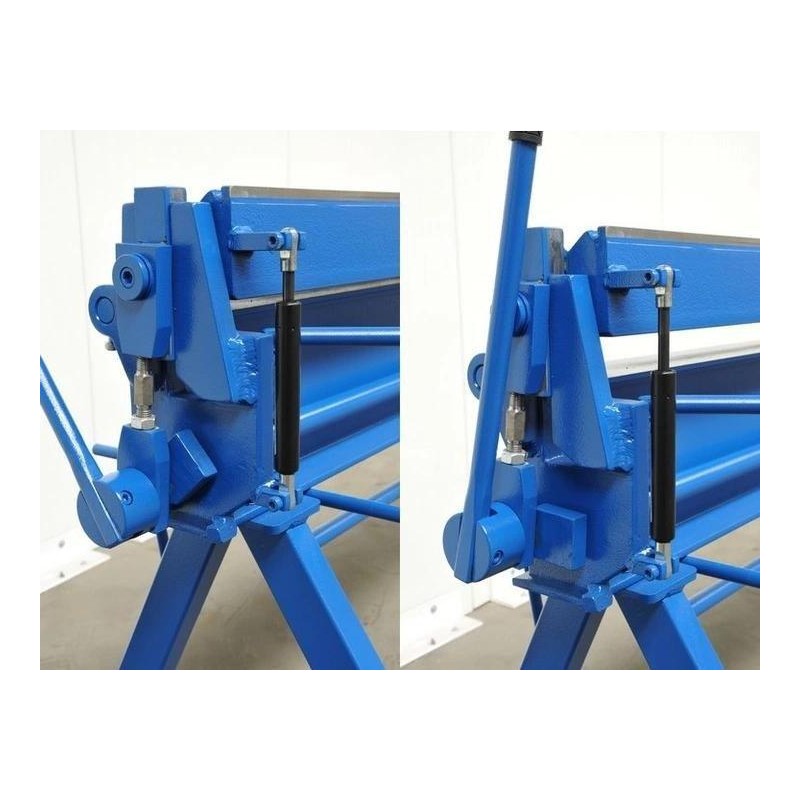

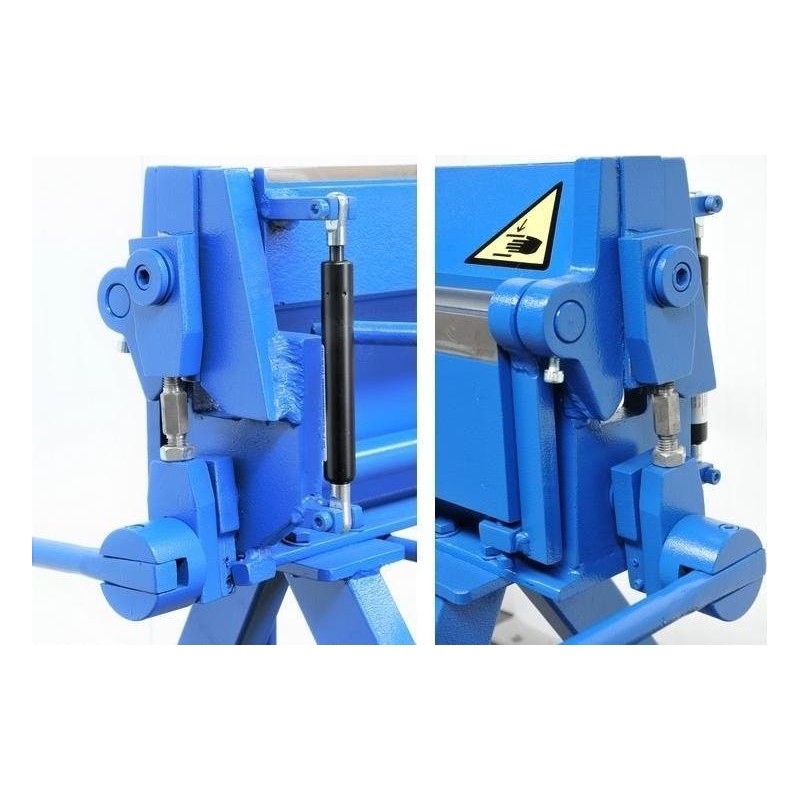

- Gasfedern unterstützen das Anheben des Druckbalkens und ermöglichen eine stufenlose Einstellung der Hubhöhe. Je nach Größe verfügt jede Biegemaschine über 1 oder 2 Gasfedern.
- Messanschläge ermöglichen das wiederholte Zuschneiden von Blechen auf die gleiche Breite ohne Verwendung eines Maßes.
- Der einfache Rahmen dient als Auflagetisch für das Blech und verhindert, dass es herunterhängt. Der Rahmen ist abnehmbar.

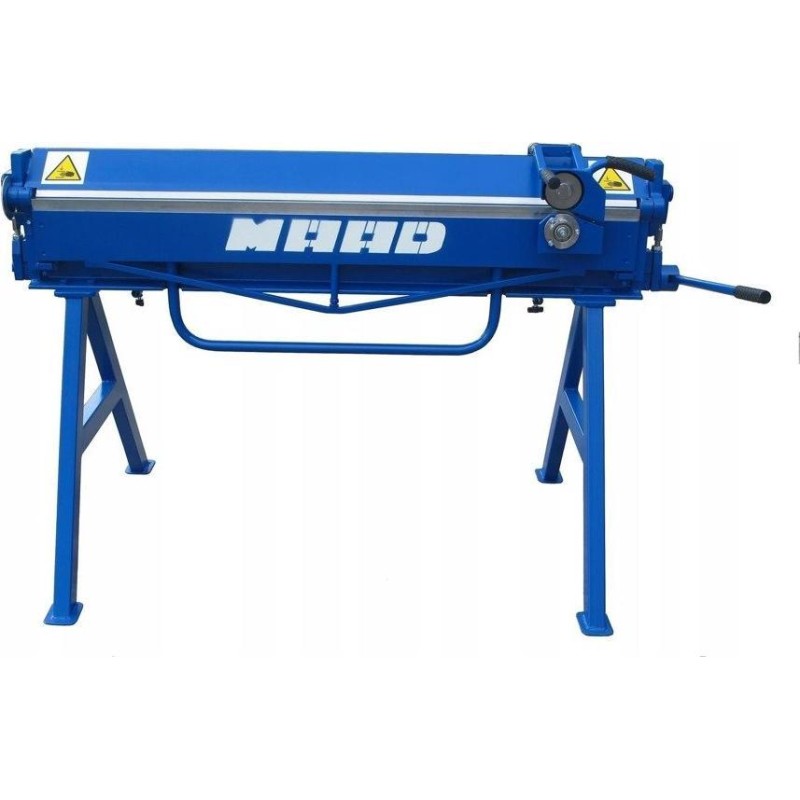

- Die Maschine ist für den Einsatz mit der Rollenschere NK-0.8 ausgelegt, ohne dass zusätzliche Halterungen angebracht werden müssen.
- Eine „Römerschraube“ ermöglicht die Einstellung der Anpresskraft des Balkens je nach Dicke des zu bearbeitenden Blechs.
- Praktischer Winkelmesser zur Bestimmung des Biegewinkels des Blechs.
- Abschraubbare Füße erleichtern den Transport und das Verladen.
Die Hauptarbeitselemente der Biegemaschine sind die Balken: der feste, der Andruck- und der Biegebalken.

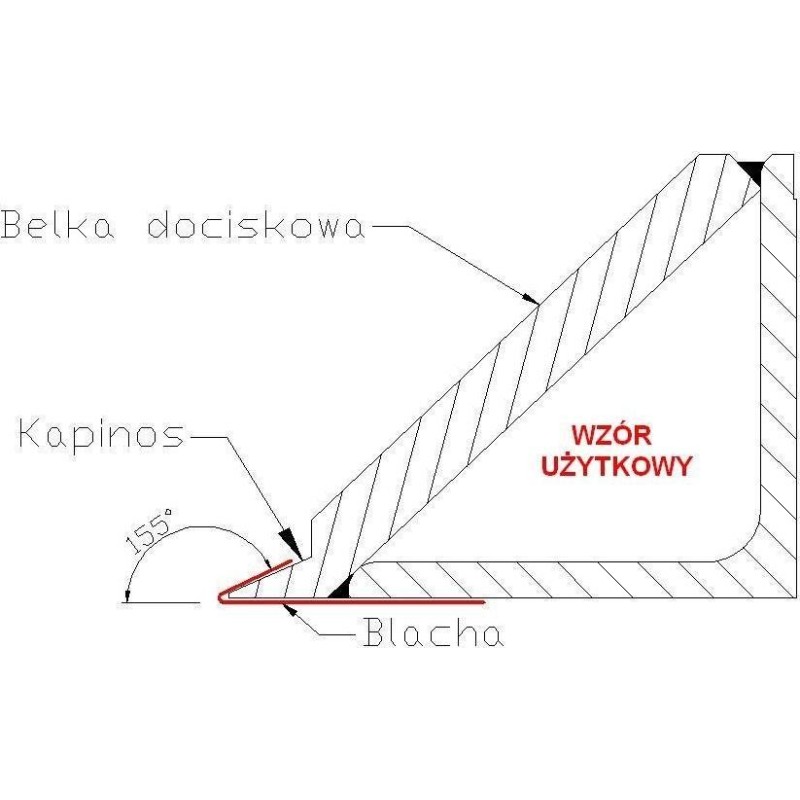

Der Andruckbalken ist ein beweglicher Balken, der dazu dient, das Blech in der gewünschten Position zu fixieren. Er wird mittels eines Hebels angehoben und abgesenkt. Ein Gasdruckzylinder unterstützt das Anheben des Andruckbalkens. Der Andruckbalken ist so konstruiert, dass sein oberer Teil als Führung für die Rollenscheren dient.

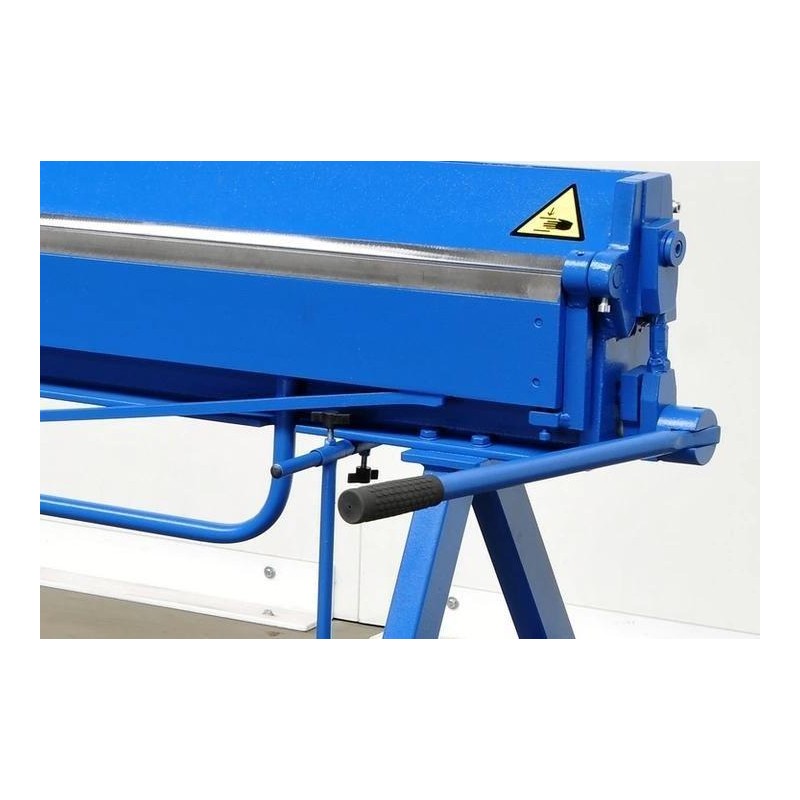

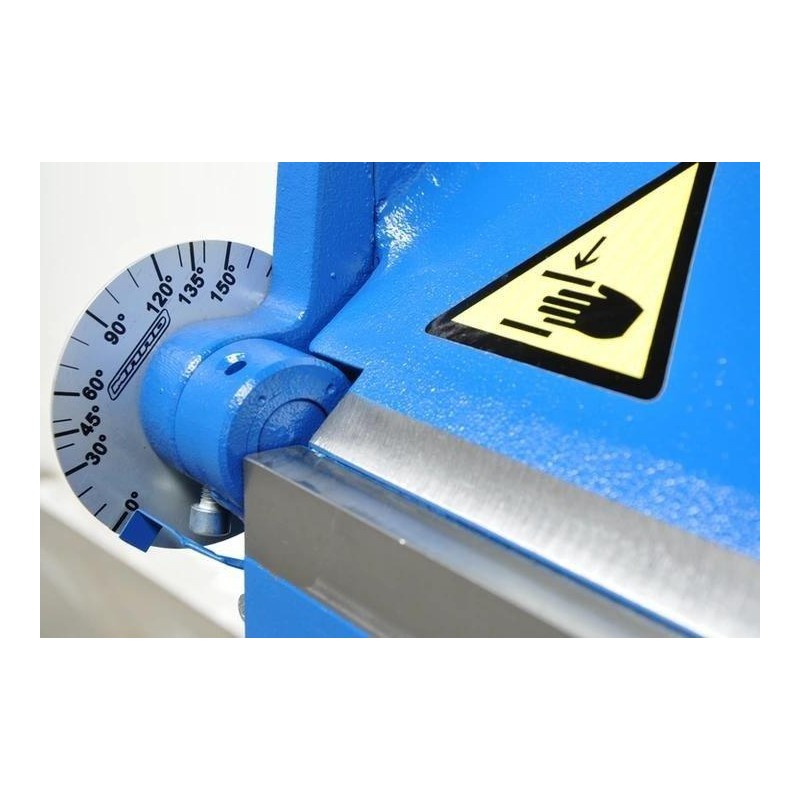

Der Biegevorgang erfolgt durch Drehen des Biegebalkens um einen bestimmten Winkel mithilfe eines Griffs. Ein Winkelmesser, der von vorne gesehen auf der linken Seite der Biegemaschine angebracht ist, zeigt den aktuellen Biegewinkel des Blechs an.
Der Biegebalken ist in der Höhe relativ zum festen Balken verstellbar. Dieser Parameter beeinflusst den Biegeradius des Blechs, dessen Größe auch von der Dicke des zu biegenden Blechs abhängt.

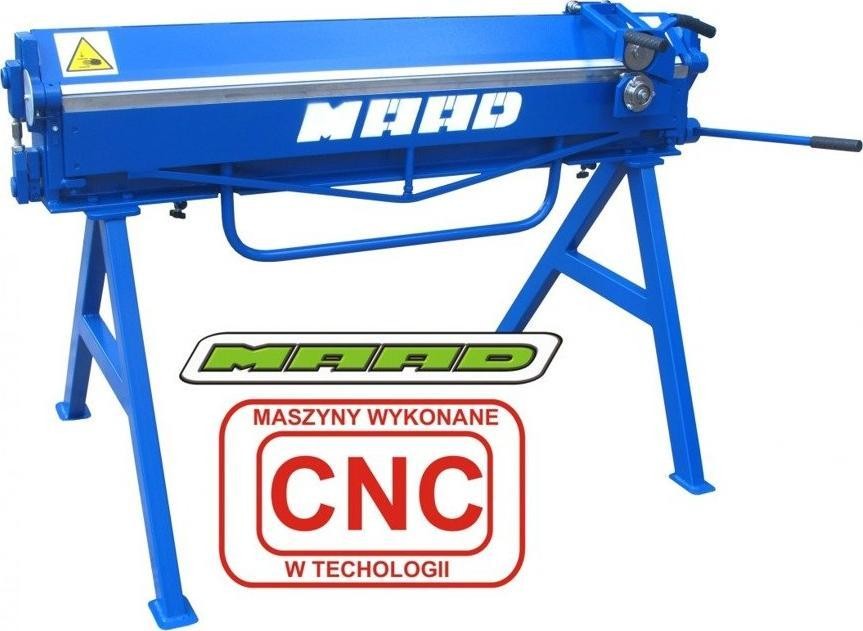

Die Biegeelemente werden auf präzisen CNC-Werkzeugmaschinen gefertigt.
Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
